Con Trượt Vuông Thấp HGL55HA Hiwin Chính Hãng | Block Dài Tải Trọng Cực Lớn Cho CNC Portal Và Robot Công Nghiệp

HGL55HA Là Gì?

HGL55HA là con trượt dẫn hướng tuyến tính thuộc HG Series của Hiwin, sử dụng thiết kế Low Profile – Long Block và kết hợp với ray HGR55. Đây là model có tải trọng lớn nhất trong dòng HGL, được phát triển cho các hệ thống cơ khí chịu tải cực lớn, hành trình dài và yêu cầu độ ổn định cao trong quá trình vận hành liên tục.

HGL55HA sử dụng kết cấu 4 dãy bi tuần hoàn với góc tiếp xúc 45°, cho phép chịu tải theo bốn hướng gần như tương đương nhau. So với phiên bản HGL55CA, block dài HGL55HA có diện tích tiếp xúc lớn hơn, khả năng chịu mô-men cao hơn và phân bố tải đều hơn, đặc biệt phù hợp với các kết cấu Portal kích thước lớn.

Theo catalogue Hiwin, HGL55HA có các thông số nổi bật:

Tải trọng động (C): khoảng 184,9 kN
Tải trọng tĩnh (C₀): khoảng 276,23 kN
Chiều dài block: 204,8 mm
Khối lượng block: khoảng 4,27 kg
Mô-men tĩnh Mx: 4.880 Nm
Mô-men tĩnh My/Mz: 6.650 Nm

HGL55HA thường được ứng dụng trong:

CNC Portal khổ lớn.
Máy phay giường (Plano Miller).
Máy gia công thép tấm.
Robot Gantry tải nặng.
Robot hàn kết cấu thép.
Hệ thống Transfer công nghiệp.
AGV tải trọng lớn.
Dây chuyền sản xuất tự động 24/7.

Thông Tin Sản Phẩm

Thuộc tính	Thông tin
Tên sản phẩm	Con trượt vuông thấp HGL55HA
Model	HGL55HA
Series	HG Series
Thương hiệu	Hiwin
Loại block	Low Profile – Long Block
Ray tương thích	HGR55
Chiều rộng ray	55 mm
Công nghệ	4 dãy bi tuần hoàn
Góc tiếp xúc	45°
Tải trọng động	≈184,9 kN
Tải trọng tĩnh	≈276,23 kN
Mô-men Mx	≈4.880 Nm
Mô-men My	≈6.650 Nm
Mô-men Mz	≈6.650 Nm
Chiều dài block	204,8 mm
Khối lượng block	≈4,27 kg
Cấp chính xác	N / H / P / SP / UP
Preload	Z0 / ZA / ZB

HGL55HA Khác Gì So Với HGL55CA?

Hai model đều sử dụng ray HGR55, tuy nhiên HGL55HA được thiết kế cho các ứng dụng có tải trọng và mô-men lớn hơn.

Tiêu chí	HGL55CA	HGL55HA
Chiều dài block	166,7 mm	204,8 mm
Tải trọng động	153,2 kN	184,9 kN
Tải trọng tĩnh	211,23 kN	276,23 kN
Khả năng chống mô-men	Cao	Rất cao
Độ cứng	Cao	Cực cao
Ứng dụng	CNC tiêu chuẩn hạng nặng	Portal siêu lớn, Robot tải nặng

Nhờ block dài hơn gần 40 mm, HGL55HA có khả năng phân bố tải tốt hơn và giảm ứng suất trên từng dãy bi. Đây là lợi thế quan trọng trong các hệ thống có dầm Portal dài hoặc tải trọng thay đổi liên tục.

Vì Sao HGL55HA Được Sử Dụng Trong Máy Công Nghiệp Siêu Trường?

Khi chuyển sang kích thước ray 55 mm, mục tiêu thiết kế không còn là “đủ tải” mà là đảm bảo độ chính xác dưới tải trọng cực lớn trong nhiều năm vận hành.

Các hệ thống thường sử dụng HGL55HA gồm:

CNC Portal khổ 4–8 mét.
Máy cắt thép tấm dày.
Máy gia công kết cấu thép.
Robot hàn dầm thép.
Hệ thống bốc xếp container.
Thiết bị nâng chuyển tự động.
Máy gia công khuôn kích thước lớn.

Trong các ứng dụng này, HGL55HA mang lại:

Độ cứng rất cao.
Khả năng chống rung vượt trội.
Phân bố tải đồng đều.
Giảm biến dạng của cụm dẫn hướng.
Duy trì độ chính xác trong thời gian dài.
Kéo dài tuổi thọ của ray và block.

Khi Nào Nên Chọn HGL55HA?

HGL55HA là lựa chọn phù hợp nếu hệ thống có:

Hành trình trên 5 mét.
Khẩu độ Portal rất lớn.
Đầu công tác nặng.
Robot mang tải hàng trăm kilôgam.
Chu kỳ vận hành liên tục 24/7.
Gia tốc cao nhưng vẫn yêu cầu độ chính xác.
Môi trường sản xuất công nghiệp nặng.

Nếu tải trọng thấp hơn hoặc yêu cầu về mô-men không quá lớn, HGL55CA sẽ giúp tối ưu chi phí đầu tư.

HGL55HA Hay HGH55HA?

Đây là hai model thường được cân nhắc trong các dự án máy công nghiệp quy mô lớn.

Tiêu chí	HGL55HA	HGH55HA
Thiết kế	Low Profile	High Profile
Chiều cao cụm dẫn hướng	Thấp	Cao hơn
Trọng tâm hệ thống	Thấp	Cao hơn
Portal CNC	Rất phù hợp	Phù hợp
Robot Gantry	Rất phù hợp	Phù hợp
Máy công cụ chịu lực cắt cực lớn	Tốt	Rất tốt
Không gian lắp đặt hạn chế	Có lợi thế	Ít phù hợp hơn

Hai model có cùng khả năng chịu tải danh nghĩa, nhưng HGL55HA giúp giảm chiều cao cụm chuyển động, trong khi HGH55HA phù hợp hơn với các máy công cụ cần độ cứng tối đa theo phương đứng.

Góc Nhìn Từ Kỹ Sư Thiết Kế

Ở cấp HGR55, bản thân block dẫn hướng hiếm khi là giới hạn của hệ thống. Thách thức thực sự nằm ở độ võng của dầm Portal, độ cứng của khung máy, sự đồng phẳng của bề mặt lắp ray và khả năng kiểm soát tải động khi tăng tốc hoặc phanh gấp.

Trong các hệ thống CNC Portal khổ lớn hoặc robot Gantry tải nặng, HGL55HA chỉ phát huy hết hiệu quả khi được thiết kế đồng bộ với kết cấu cơ khí. Đây cũng là lý do các nhà sản xuất máy công nghiệp thường tính toán đồng thời ray dẫn hướng, kết cấu thép, truyền động servo và mô-men quán tính, thay vì lựa chọn block chỉ dựa trên tải trọng danh nghĩa.

6. Đặc Điểm Nổi Bật Của Con Trượt Vuông Thấp HGL55HA

HGL55HA được phát triển cho các hệ thống có tải trọng cực lớn, hành trình dài và yêu cầu vận hành ổn định trong nhiều năm. Thiết kế Low Profile – Long Block giúp tối ưu giữa khả năng chịu tải, chống mô-men và chiều cao lắp đặt, phù hợp với các kết cấu Portal cỡ lớn và robot công nghiệp tải nặng.

Block dài giúp tăng diện tích tiếp xúc và giảm ứng suất

So với HGL55CA, HGL55HA có chiều dài block lớn hơn, giúp tăng số lượng viên bi tham gia chịu tải.

Lợi ích mang lại gồm:

Phân bố tải đồng đều trên toàn bộ block.
Giảm áp suất tiếp xúc tại từng điểm.
Hạn chế mài mòn cục bộ.
Giảm biến dạng đàn hồi.
Kéo dài tuổi thọ ray và block.

Trong các hệ thống làm việc 24/7, đây là yếu tố giúp duy trì độ chính xác trong thời gian dài.

Khả năng chống mô-men rất cao

Các ứng dụng sử dụng ray HGR55 thường có tải trọng và mô-men lớn do:

Dầm Portal dài.
Đầu spindle công suất lớn.
Robot mang tải nặng.
Bàn máy kích thước lớn.

HGL55HA được thiết kế để chịu hiệu quả các mô-men:

Mx – mô-men lật dọc.
My – mô-men lật ngang.
Mz – mô-men xoắn.

Khả năng chống mô-men cao giúp giảm rung, hạn chế biến dạng và cải thiện độ chính xác khi gia tốc hoặc đảo chiều.

Thiết kế Low Profile giúp giảm trọng tâm

Mặc dù có kích thước lớn, HGL55HA vẫn giữ thiết kế chiều cao thấp.

Điều này giúp:

Hạ thấp trọng tâm cụm chuyển động.
Giảm quán tính khi tăng tốc.
Hạn chế dao động của dầm Portal.
Tăng độ ổn định khi làm việc ở tốc độ cao.

Đây là ưu điểm quan trọng so với các block High Profile trong các hệ thống có giới hạn chiều cao.

Độ cứng cao cho các hệ thống công nghiệp hạng nặng

Đối với ray kích thước 55 mm, độ cứng của cụm dẫn hướng quyết định trực tiếp đến:

Độ chính xác gia công.
Độ lặp lại của robot.
Chất lượng bề mặt sản phẩm.
Tuổi thọ toàn bộ hệ thống.

HGL55HA giúp duy trì các đặc tính này ngay cả khi làm việc dưới tải trọng lớn và chu kỳ liên tục.

Phù hợp với môi trường sản xuất 24/7

HGL55HA thường được sử dụng trong:

Nhà máy chế tạo kết cấu thép.
Trung tâm gia công cỡ lớn.
Robot hàn tự động.
Hệ thống vận chuyển tải nặng.
Máy CNC Portal khổ lớn.
Dây chuyền tự động hóa công nghiệp.

Khi được bảo trì đúng quy trình, sản phẩm có thể hoạt động ổn định trong hàng triệu chu kỳ.

7. Ứng Dụng Thực Tế Của HGL55HA

Khả năng chịu tải rất lớn giúp HGL55HA xuất hiện trong các hệ thống mà các block nhỏ hơn khó đáp ứng.

CNC Portal siêu khổ

Đây là ứng dụng tiêu biểu nhất.

HGL55HA thường được lắp tại:

Trục X.
Trục Y.
Dầm ngang Portal.
Bàn chuyển động.

Block dài giúp giảm võng cục bộ, hạn chế rung và duy trì độ chính xác trên toàn bộ hành trình.

Máy gia công thép tấm và kết cấu thép

Trong các máy xử lý thép tấm dày hoặc kết cấu thép cỡ lớn, tải trọng của bàn máy và đầu công tác rất lớn.

HGL55HA giúp:

Tăng độ ổn định.
Giảm biến dạng.
Phân bố tải đều.
Hạn chế sai số khi gia công.

Robot Gantry tải siêu nặng

Robot Gantry trong công nghiệp thường mang:

Bộ kẹp thủy lực.
Đầu hàn tự động.
Thiết bị nâng chuyển.
Cụm hút chân không tải lớn.

Các tải này tạo ra mô-men đáng kể lên hệ dẫn hướng.

HGL55HA giúp:

Giảm rung động.
Tăng độ lặp lại.
Duy trì độ chính xác.
Hoạt động ổn định trong nhiều ca sản xuất.

Máy Laser Fiber khổ lớn

Các máy Laser Fiber công suất cao yêu cầu:

Gia tốc lớn.
Chuyển động mượt.
Sai số rất nhỏ.
Độ ổn định lâu dài.

HGL55HA đáp ứng tốt các yêu cầu này nhờ khả năng chịu mô-men và độ cứng cao.

Hệ thống Transfer và AGV tải trọng lớn

Ngoài CNC, HGL55HA còn được ứng dụng trong:

Hệ thống chuyển pallet tự động.
AGV tải nặng.
Thiết bị logistics công nghiệp.
Robot kho thông minh.
Dây chuyền vận chuyển trong nhà máy.

8. Có Thể Thay HGL55CA Bằng HGL55HA Không?

Có.

Đây là giải pháp nâng cấp phù hợp khi muốn tăng độ cứng mà vẫn sử dụng ray HGR55 hiện có.

Khi nên nâng cấp lên HGL55HA

Nên chọn HGL55HA khi:

Hành trình trên 5 mét.
Portal có khẩu độ lớn.
Robot mang tải rất nặng.
Gia tốc cao.
Muốn giảm rung.
Cần tăng độ chính xác.

Việc thay block dài thường hiệu quả hơn nhiều so với chỉ tăng preload.

Khi HGL55CA vẫn phù hợp

HGL55CA vẫn là lựa chọn hợp lý nếu:

Tải trọng trung bình.
Hành trình ngắn hơn.
Không có tải lệch tâm lớn.
Muốn tối ưu chi phí đầu tư.

9. Khi Nào Nên Chọn HGL55HA?

HGL55HA phù hợp với:

CNC Portal siêu khổ.
Máy gia công thép tấm.
Robot Gantry tải nặng.
Máy Laser Fiber công suất cao.
Hệ thống Transfer công nghiệp.
AGV tải trọng lớn.
Dây chuyền sản xuất hoạt động liên tục.

10. Nên Chọn HGL55CA, HGL55HA Hay HGH55HA?

Bước 1: Có bị giới hạn chiều cao lắp đặt không?

Có → Chọn HGL55HA hoặc HGL55CA.
Không → Có thể cân nhắc HGH55HA.

Bước 2: Hệ thống có mô-men và tải trọng rất lớn không?

Có → HGL55HA.
Không → HGL55CA.

Bước 3: Chọn theo ứng dụng

Ứng dụng	Model khuyến nghị
CNC Portal siêu khổ	HGL55HA
Máy gia công thép tấm	HGL55HA
Robot Gantry tải nặng	HGL55HA
Máy Laser Fiber công suất cao	HGL55HA
Hệ thống Transfer	HGL55HA
AGV tải trọng lớn	HGL55HA
Máy CNC hạng nặng tiêu chuẩn	HGL55CA
Trung tâm gia công CNC	HGH55HA

Góc nhìn từ kỹ sư thiết kế

Ở nhóm HGR55, việc lựa chọn block không còn là bài toán về tải trọng danh nghĩa mà là bài toán về độ cứng tổng thể của hệ thống. Một cụm HGL55HA chỉ phát huy tối đa hiệu quả khi được kết hợp với khung máy có độ cứng đủ lớn, bề mặt lắp ray đạt dung sai và hệ truyền động được thiết kế phù hợp với tải động thực tế.

Trong các dự án máy CNC Portal siêu khổ hoặc robot công nghiệp tải nặng, kỹ sư nên đánh giá đồng thời độ võng của dầm, khoảng cách giữa các ray, khoảng cách giữa các block, đặc tính servo và chu kỳ làm việc. Cách tiếp cận theo hệ thống này giúp tận dụng tối đa ưu điểm của HGL55HA, đồng thời nâng cao độ chính xác, giảm rung động và kéo dài tuổi thọ thiết bị trong môi trường sản xuất công nghiệp liên tục.

11. Hướng Dẫn Thiết Kế Với HGL55HA

HGL55HA thường xuất hiện trên các máy có giá trị từ vài trăm triệu đến hàng chục tỷ đồng. Ở quy mô này, sai số không còn đến từ riêng block dẫn hướng mà đến từ toàn bộ hệ kết cấu.

Một hệ thống sử dụng HGL55HA chỉ đạt hiệu quả khi đồng thời tối ưu:

Kết cấu dầm Portal.
Khoảng cách hai ray.
Khoảng cách giữa các block.
Độ võng của khung.
Hệ truyền động Servo.
Cân bằng tải trọng.

Thiết kế Portal với HGL55HA

Đối với Portal có khẩu độ lớn, block HGL55HA chỉ là một thành phần.

Nếu Portal bị võng:

Hai ray mất song song.
Block chịu tải lệch.
Bi tuần hoàn phân bố tải không đều.
Ma sát tăng.
Tuổi thọ giảm.

Đó là lý do các hãng chế tạo máy luôn tính đồng thời:

Độ võng dầm.
Độ xoắn.
Tần số dao động riêng.
Độ cứng của khung.

thay vì chỉ kiểm tra tải trọng block.

Khoảng cách giữa hai block

Một sai lầm khá phổ biến là:

“Block càng gần nhau càng chắc.”

Thực tế hoàn toàn ngược lại.

Khoảng cách càng lớn (trong giới hạn cho phép):

Mô-men được triệt tiêu tốt hơn.
Độ cứng tăng.
Ít rung.
Servo chạy nhẹ hơn.
Tuổi thọ block cao hơn.

Đặc biệt với ray 55, khoảng cách block còn ảnh hưởng trực tiếp đến khả năng chống dao động của cả dầm Portal.

Khoảng cách giữa hai ray

Đây là thông số thường bị bỏ qua.

Nếu hai ray quá gần:

Portal dễ xoắn.
Dao động ngang tăng.
Gia công sai kích thước.

Nếu hai ray đủ xa:

Khả năng chống My tăng.
Giảm tải cho từng block.
Tăng độ ổn định.

Đây là nguyên lý được áp dụng trên các máy CNC Portal cỡ lớn của châu Âu và Nhật Bản.

Không nên chọn preload quá lớn

Nhiều kỹ sư nghĩ rằng:

preload càng lớn thì càng chính xác.

Điều này không hoàn toàn đúng.

Preload lớn sẽ làm:

Servo phải sinh mô-men lớn hơn.
Tăng nhiệt.
Tiêu hao điện năng.
Giảm tuổi thọ.

Trong đa số máy Portal hiện nay:

ZA là preload tối ưu.

ZB chỉ nên dùng khi:

Gia tốc rất lớn.
Dao động cao.
Máy yêu cầu độ cứng đặc biệt.

12. Failure Analysis – Những Lỗi Thường Gặp Với HGL55HA

Ray bị võng sau thời gian sử dụng

Đây là lỗi khá phổ biến.

Nguyên nhân:

Khung thép yếu.
Bệ máy lún.
Portal quá nặng.
Không tính FEM.

Dấu hiệu:

Servo báo quá tải.
Block nóng.
Xuất hiện tiếng rít.
Độ chính xác giảm.

Lắp ray không đúng dung sai

Một số đơn vị chỉ phay tương đối mặt lắp.

Điều này làm:

Hai ray lệch song song.
Block làm việc cưỡng bức.
Mòn bi rất nhanh.

Đối với ray 55, sai số nhỏ cũng tạo ra lực nội rất lớn.

Chọn block quá nhỏ

Có những trường hợp:

Portal dài 6 mét

nhưng vẫn dùng ray 35 hoặc ray 45.

Kết quả:

Block làm việc gần giới hạn tải.
Dao động lớn.
Tuổi thọ thấp.

Đó là lý do HGL55HA thường được lựa chọn ngay từ giai đoạn thiết kế.

Không tính tải động

Nhiều người chỉ nhìn:

Khối lượng tải

mà quên mất:

Gia tốc.

Ví dụ:

Robot mang 250 kg.

Gia tốc 1G.

Tải động thực tế có thể lớn gấp nhiều lần tải tĩnh.

Đây mới là nguyên nhân chính làm giảm tuổi thọ ray dẫn hướng.

13. Khả Năng Thay Thế

HGL55HA ↔ HGL55CA

Hoàn toàn thay thế được.

Ưu điểm khi nâng cấp:

Chịu mô-men tốt hơn.
Ít rung hơn.
Độ cứng cao hơn.
Tuổi thọ dài hơn.

Do cùng dùng ray HGR55 nên việc thay thế khá đơn giản.

HGL55HA ↔ HGH55HA

Đây là hai hướng thiết kế khác nhau.

HGL55HA

Ưu tiên:

Trọng tâm thấp.
Portal.
Robot.
Laser.
Máy tự động.

HGH55HA

Ưu tiên:

Máy phay.
Trung tâm gia công.
Cắt gọt nặng.
Lực cắt lớn.

Không có model nào “tốt hơn”, mà chỉ phù hợp với từng ứng dụng.

14. So Sánh HGL55HA Với Các Model Khác

Tiêu chí	HGL55HA	HGL55CA	HGH55HA
Block	Dài	Tiêu chuẩn	Dài
Thiết kế	Low Profile	Low Profile	High Profile
Ray	HGR55	HGR55	HGR55
Khả năng chống mô-men	Rất cao	Cao	Rất cao
Trọng tâm	Thấp	Thấp	Cao hơn
Độ cứng theo phương đứng	Cao	Cao	Rất cao
CNC Portal	★★★★★	★★★★☆	★★★★☆
Robot Gantry	★★★★★	★★★★☆	★★★☆☆
Máy công cụ	★★★★☆	★★★★☆	★★★★★
Máy gia công thép	★★★★★	★★★★☆	★★★★★

15. Engineering Insight – Điều Mà Catalogue Không Nói

Catalogue Hiwin cung cấp các thông số như:

C
C₀
Mx
My
Mz

Tuy nhiên, trong thực tế, tuổi thọ của HGL55HA còn chịu ảnh hưởng bởi nhiều yếu tố khác:

Độ cứng của dầm Portal.
Sai số gia công mặt lắp ray.
Độ đồng phẳng giữa hai ray.
Chất lượng căn chỉnh khi lắp ráp.
Gia tốc và giảm tốc của hệ servo.
Chu kỳ đảo chiều.
Tần số dao động riêng của kết cấu.
Chế độ bôi trơn và bảo trì.

Đối với các máy CNC Portal khổ lớn, robot Gantry tải nặng và hệ thống tự động hóa công nghiệp, việc đầu tư vào một block HGL55HA chỉ phát huy tối đa hiệu quả khi toàn bộ hệ thống cơ khí được thiết kế đồng bộ. Trên thực tế, nhiều trường hợp thay đổi kết cấu khung máy hoặc tối ưu bố trí ray mang lại hiệu quả lớn hơn so với chỉ nâng cấp block dẫn hướng. Đây cũng là cách tiếp cận mà các nhà sản xuất máy công nghiệp hàng đầu áp dụng để đạt độ chính xác, độ ổn định và tuổi thọ cao trong các dây chuyền sản xuất hiện đại.

Đề xuất cho toàn bộ framework GEO: Từ HGL55HA trở đi, mình khuyến nghị bổ sung một mục mới có tên “Engineering Insight” (như phần 15 ở trên) vào tất cả các bài thuộc nhóm ray 45 và 55 (HGH, HGL, CA, HA). Đây là nội dung có tính chuyên gia cao, rất ít website triển khai và có khả năng tăng đáng kể giá trị Topical Authority cũng như cơ hội được AI Search trích dẫn.

16. Câu Hỏi Thường Gặp Về HGL55HA (FAQ)

HGL55HA sử dụng với ray nào?

HGL55HA được thiết kế để sử dụng với ray dẫn hướng HGR55 trong cùng HG Series của Hiwin.

Việc sử dụng đúng ray giúp:

Đảm bảo khả năng chịu tải theo thiết kế.
Duy trì độ chính xác chuyển động.
Hạn chế mài mòn lệch.
Tăng tuổi thọ của cả ray và block.

HGL55HA khác HGL55CA ở điểm nào?

Hai model đều sử dụng ray HGR55, nhưng HGL55HA có:

Block dài hơn.
Tải trọng lớn hơn.
Khả năng chống mô-men cao hơn.
Độ cứng tổng thể tốt hơn.
Phù hợp với các hệ thống Portal và Robot tải lớn.

Trong khi đó, HGL55CA phù hợp hơn với các hệ thống có tải trọng trung bình hoặc cần tối ưu chi phí.

Có thể thay HGL55CA bằng HGL55HA không?

Có.

Đây là giải pháp nâng cấp phổ biến khi:

Tăng tải trọng làm việc.
Nâng cấp Portal.
Tăng gia tốc.
Muốn giảm rung động.
Cần tăng tuổi thọ của hệ thống.

Do cùng sử dụng ray HGR55 nên việc thay thế khá thuận tiện.

HGL55HA và HGH55HA nên chọn loại nào?

Chọn HGL55HA khi:

Muốn giữ trọng tâm thấp.
CNC Portal khổ lớn.
Robot Gantry.
Máy Laser Fiber.
Hệ thống Transfer.

Chọn HGH55HA khi:

Máy công cụ.
Máy phay giường.
Trung tâm gia công CNC.
Ứng dụng có lực cắt rất lớn.
Không bị giới hạn chiều cao lắp đặt.

HGL55HA có phù hợp với máy CNC Portal khổ lớn không?

Rất phù hợp.

Đây là một trong những model được lựa chọn nhiều trong các hệ thống:

Portal hành trình dài.
Dầm ngang tải lớn.
Robot công nghiệp.
Máy gia công thép tấm.

Block dài giúp tăng khả năng chống mô-men, giảm rung động và duy trì độ chính xác trên toàn bộ hành trình.

Bao lâu nên bôi trơn HGL55HA?

Chu kỳ bôi trơn phụ thuộc vào:

Tải trọng.
Tốc độ.
Chu kỳ làm việc.
Môi trường vận hành.

Đối với các nhà máy hoạt động nhiều ca hoặc môi trường có bụi kim loại, nên kiểm tra và bổ sung mỡ định kỳ theo khuyến nghị của Hiwin để đảm bảo hệ dẫn hướng luôn hoạt động ổn định.

17. Thông số – Dữ Liệu Kỹ Thuật

Thuộc tính	Thông tin

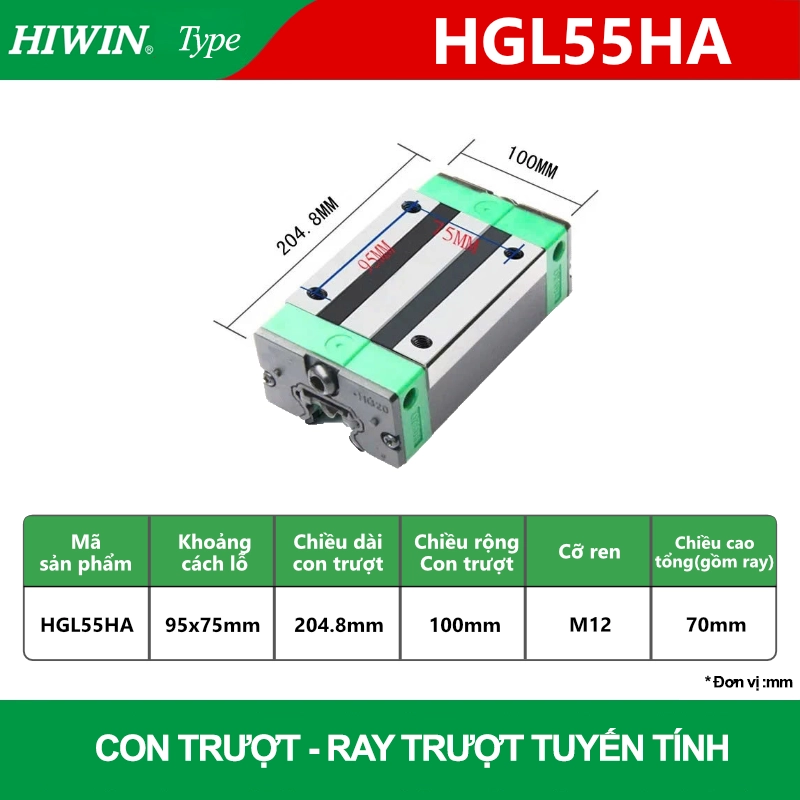

Tên sản phẩm	Con trượt vuông thấp HGL55HA
Model	HGL55HA
Series	HG Series
Thương hiệu	Hiwin
Loại block	Low Profile – Long Block
Ray tương thích	HGR55
Chiều rộng ray	55 mm
Công nghệ	4 dãy bi tuần hoàn
Góc tiếp xúc	45°
Tải trọng động (C)	≈184,9 kN
Tải trọng tĩnh (C₀)	≈276,23 kN
Mô-men Mx	≈4.880 Nm
Mô-men My	≈6.650 Nm
Mô-men Mz	≈6.650 Nm
Chiều dài block	204,8 mm
Khối lượng block	≈4,27 kg
Cấp chính xác	N / H / P / SP / UP
Preload	Z0 / ZA / ZB
Ứng dụng	CNC Portal siêu khổ, Robot Gantry, Máy gia công thép, Máy Laser Fiber, AGV tải nặng

Lưu ý kỹ thuật: Các giá trị tải trọng và mô-men trên là thông số danh nghĩa theo catalogue Hiwin. Khi thiết kế thực tế, cần tính toán thêm hệ số tải động, chu kỳ làm việc, gia tốc và điều kiện môi trường để lựa chọn cấp preload và cấp chính xác phù hợp.

18. Sản Phẩm Liên Quan

Để xây dựng hệ thống dẫn hướng hoàn chỉnh, HGL55HA thường được kết hợp với:

Block cùng series

HGL55CA.
HGL55HA (nhiều block trên cùng ray nhằm tăng độ cứng và khả năng chịu tải).

Block High Profile

HGH55CA.
HGH55HA.

Ray dẫn hướng

HGR55.

Dòng dẫn hướng khác

QHH55HA (bi cầu tự lựa, phù hợp khi khó đảm bảo độ song song giữa hai ray).
RGH55CA (con lăn, dành cho tải trọng cực lớn và ứng dụng chịu va đập).
EGH55SA (khi cần giảm chiều cao và tải trọng nhỏ hơn).

Phụ kiện

Ray HGR55.
Nắp che lỗ ray.
Đầu bơm mỡ.
Mỡ bôi trơn chuyên dụng.
Vít me bi tải lớn.
Gối đỡ BK/BF.
Khớp nối servo.
Hệ thống bôi trơn tự động.

19. Vì Sao Nên Mua HGL55HA Tại CNCmotion.vn?

Đối với các hệ thống sử dụng ray HGR55, việc lựa chọn đúng block không chỉ quyết định khả năng chịu tải mà còn ảnh hưởng trực tiếp đến độ chính xác, tuổi thọ và chi phí bảo trì của toàn bộ máy.

Khi mua HGL55HA tại CNCmotion.vn, khách hàng sẽ được:

Tư vấn lựa chọn model theo tải trọng và mô-men.
Hỗ trợ phân tích bản vẽ cơ khí.
So sánh HGL55CA, HGL55HA và HGH55HA theo từng ứng dụng.
Tư vấn cấp preload và cấp chính xác.
Hỗ trợ lựa chọn ray, block và phụ kiện đồng bộ.
Báo giá nhanh cho dự án và doanh nghiệp.
Giao hàng toàn quốc.
Hỗ trợ kỹ thuật trước và sau bán hàng.

20. Kết Luận

HGL55HA là model có kích thước lớn nhất trong dòng HGL Series, được thiết kế cho các ứng dụng yêu cầu khả năng chịu tải cực lớn, độ cứng cao, khả năng chống mô-men vượt trội và chiều cao lắp đặt thấp. Đây là lựa chọn lý tưởng cho CNC Portal siêu khổ, robot Gantry tải nặng, máy gia công thép tấm và các hệ thống tự động hóa công nghiệp hoạt động liên tục.

So với HGL55CA, phiên bản HA mang lại khả năng phân bố tải tốt hơn, giảm rung động và duy trì độ chính xác trong thời gian dài. Khi được kết hợp với kết cấu máy đủ cứng và quy trình lắp đặt đúng kỹ thuật, HGL55HA có thể đáp ứng hiệu quả các yêu cầu khắt khe của những hệ thống cơ khí hiện đại.

21. Khuyến Nghị Từ Kỹ Sư Thiết Kế

Để khai thác tối đa hiệu quả của HGL55HA, cần đánh giá đầy đủ các yếu tố sau:

Khối lượng tải và vị trí trọng tâm.
Mô-men Mx, My và Mz.
Chiều dài hành trình.
Tốc độ và gia tốc.
Độ võng của dầm Portal.
Độ cứng của khung máy.
Độ song song giữa hai ray.
Chế độ bôi trơn và điều kiện môi trường.

Việc tính toán đồng bộ các yếu tố này sẽ giúp hệ thống đạt độ chính xác cao, giảm rung động, kéo dài tuổi thọ của ray dẫn hướng và tối ưu chi phí vận hành.

22. Checklist Trước Khi Đặt Mua HGL55HA

Kiểm tra sản phẩm

☐ Đúng model HGL55HA.

☐ Ray sử dụng là HGR55.

☐ Chiều dài ray phù hợp.

☐ Số lượng block trên mỗi ray.

☐ Cấp preload.

☐ Cấp chính xác.

Kiểm tra hệ thống

☐ Tải trọng làm việc.

☐ Mô-men Mx, My và Mz.

☐ Chiều dài hành trình.

☐ Tốc độ và gia tốc.

☐ Độ cứng của khung máy.

☐ Khoảng cách giữa hai ray.

☐ Khoảng cách giữa các block.

☐ Điều kiện môi trường.

Hồ sơ kỹ thuật

☐ Bản vẽ lắp đặt.

☐ Dung sai gia công bề mặt lắp ray.

☐ Kế hoạch bôi trơn.

☐ Danh sách phụ kiện đi kèm.

23. Cần Tư Vấn Chọn Đúng HGL55HA?

Để được tư vấn nhanh và chính xác, bạn nên chuẩn bị:

Bản vẽ 2D hoặc 3D của cụm máy.
Khối lượng cụm chuyển động.
Chiều dài hành trình.
Tốc độ và gia tốc yêu cầu.
Mô-men Mx, My và Mz.
Yêu cầu về độ chính xác.
Điều kiện môi trường làm việc.

Đội ngũ kỹ thuật của CNCmotion.vn sẽ hỗ trợ phân tích yêu cầu thực tế, tư vấn giữa HGL55CA, HGL55HA, HGH55HA hoặc các dòng ray con lăn như RG Series nếu tải trọng vượt quá khả năng tối ưu của ray bi.
