Ray Trượt Hiwin – Giải Pháp Dẫn Hướng Tuyến Tính Chính Xác Cao Cho Máy CNC và Robot Công Nghiệp
1. Giới Thiệu Tổng Quan

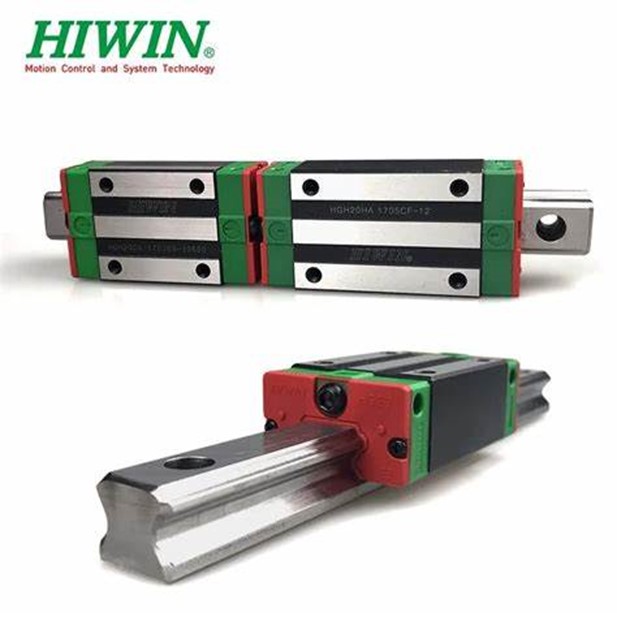

Ray trượt bi vuông Hiwin (Hiwin Linear Guideway) là linh kiện dẫn hướng tuyến tính cao cấp, được sản xuất bởi Hiwin Technologies – thương hiệu Đài Loan dẫn đầu thế giới trong lĩnh vực cơ khí chính xác, tự động hóa và robot công nghiệp.
Với độ chính xác ±0.01mm, khả năng chịu tải vượt trội và độ bền cao, ray Hiwin là lựa chọn tin cậy cho các hệ thống máy CNC, dây chuyền sản xuất và ngành công nghiệp chính xác.
- Ray HGR: HGR15, HGR20, HGR25, HGR30, HGR35, HGR45, HGR55, HGR65.
- Block trượt: HGH (chuẩn cao), HGW (block dài), QHH (cao cấp), QHW (dài cao cấp).
2. Cấu Tạo Chi Tiết và Công Nghệ Sản Xuất
Hệ thống bi tuần hoàn và seal chống bụi – công nghệ giúp ray Hiwin vận hành bền bỉ.
- Thanh ray HGR: Thép hợp kim, xử lý nhiệt, phủ chống gỉ, sai số thấp.
- Block trượt: 4 dãy bi vuông góc, phân bố lực đều, vận hành êm ái.
- Seal chống bụi: Ngăn bụi, giữ dầu mỡ, kéo dài tuổi thọ.
- Khe tra dầu thông minh: Giúp bảo dưỡng nhanh và hiệu quả.
3. Ưu Điểm Vượt Trội
- 🌟 Độ chính xác cao: Sai số thấp, vận hành ổn định.
- 🌟 Chịu tải đa chiều: Block HGW/QHW phù hợp gia công nặng.
- 🌟 Vận hành êm ái, ít ma sát: Tối ưu cho máy CNC tốc độ cao.
- 🌟 Tuổi thọ dài, ít bảo trì: Chất liệu cao cấp, công nghệ bôi trơn tiên tiến.
4. Ứng Dụng Trong Công Nghiệp Hiện Đại
- 🏭 Máy CNC: Phay, tiện, khoan, khắc gỗ, cắt laser, plasma.
- 🤖 Robot công nghiệp: Hệ thống pick & place, dây chuyền tự động.
- 🔩 Thiết bị đo lường, y tế: Yêu cầu độ chính xác tuyệt đối.
- 🚀 Ngành hàng không, điện tử, khuôn mẫu: Chuẩn quốc tế về độ bền và độ ổn định.

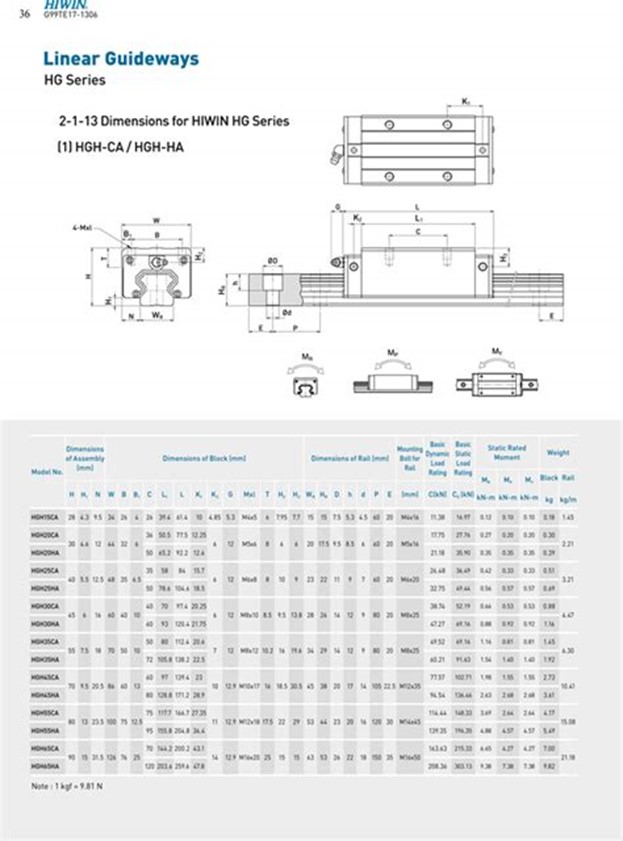

5. Bảng Thông Số Kỹ Thuật
| Model Ray/Block | Chiều rộng ray (mm) | Chiều cao ray (mm) | Chiều cao block (mm) | Chiều dài block (mm) | Tải động (kN) | Tải tĩnh (kN) |
|---|---|---|---|---|---|---|
| HGR15 + HGH15CA | 15 | 12.5 | 24 | 58.8 | ~7.35 | ~11.5 |
| HGR20 + HGH20CA | 20 | 16 | 30 | 63.4 | ~11.3 | ~18.1 |
| HGR25 + HGH25CA | 23 | 19 | 36 | 70.2 | ~18.8 | ~30.1 |
| HGR30 + HGH30CA | 28 | 19.8 | 42 | 90.4 | ~26.9 | ~45.8 |
| HGR35 + HGH35CA | 34 | 23.5 | 48 | 100.2 | ~39.5 | ~63.9 |
| HGR45 + HGH45CA | 45 | 31 | 60 | 120.0 | ~61.7 | ~101.2 |
| HGR55 + HGH55CA | 53 | 36 | 70 | 140.0 | ~90.0 | ~150.2 |
| HGR65 + HGH65CA | 63 | 44 | 90 | 160.0 | ~132.0 | ~210.0 |
6. Infographic Tổng Quan

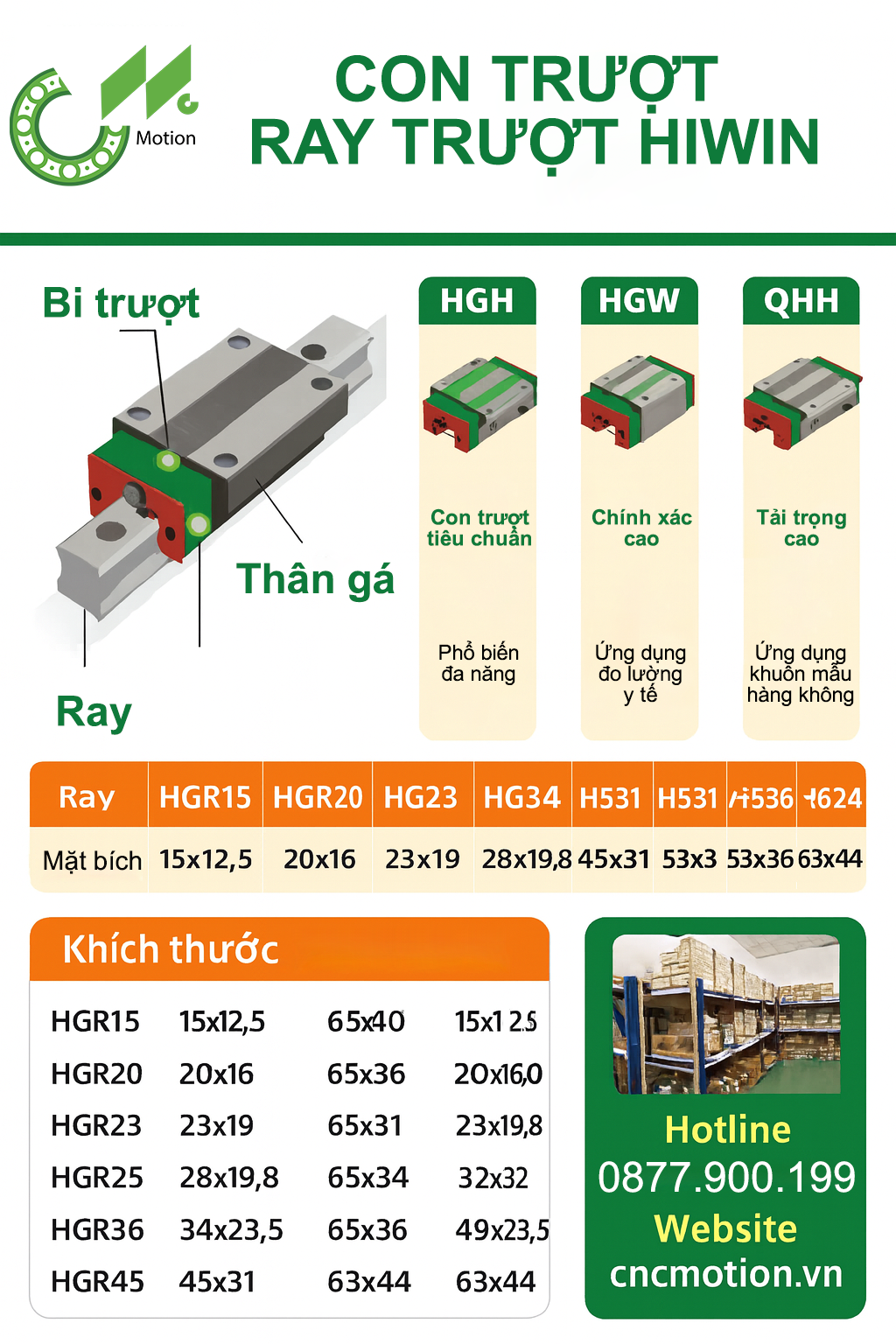

Infographic: So sánh block HGH, HGW, QHH, QHW và bảng thông số nhanh.
7. Vì Sao Nên Chọn CNCmotion.vn
- ✅ Sản phẩm chính hãng 100%, CO-CQ đầy đủ.
- ✅ Kho hàng quy mô lớn, sẵn model HGR15 ~ HGR65.
- ✅ Tư vấn kỹ thuật chuyên sâu, giải pháp tối ưu.
- ✅ Giá tốt, ưu đãi doanh nghiệp, giao hàng toàn quốc.
- ✅ Bảo hành tận nơi, hậu mãi chuyên nghiệp.
📞 Liên Hệ CNCmotion.vn Ngay Hôm Nay
Ray trượt Hiwin chính hãng – Giải pháp dẫn hướng tuyến tính chuẩn quốc tế, nâng cao hiệu suất sản xuất.
