Ray Trượt Vuông Hiwin QG Series – QGH & QHH Cho Ứng Dụng CNC Tải Nặng

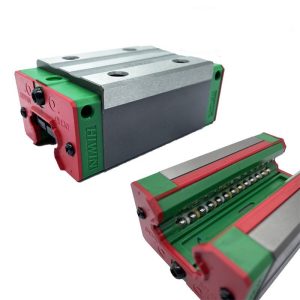

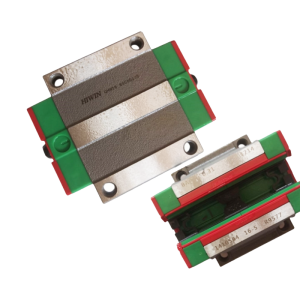

Hình Ảnh Sản Phẩm Minh Họa

1. Giới Thiệu Chung

Hiwin QG Series gồm hai dòng sản phẩm: QGH (block mặt bích nhỏ) và QHH (block mặt bích lớn). Cả hai đều thuộc nhóm dẫn hướng tải nặng, 4 hàng bi tiếp xúc góc 45°, cho độ cứng vững cao, tải trọng lớn, chuyển động mượt mà, tuổi thọ dài – lý tưởng cho máy CNC, dây chuyền sản xuất và hệ thống tự động hóa.

2. Ưu Điểm Nổi Bật

  • Tải trọng cao: chịu lực đồng đều trên cả 4 hướng.
  • Đa dạng kích thước: từ QGH15 đến QHH65, đáp ứng nhiều ứng dụng.
  • Độ cứng cao: giảm rung lắc, nâng cao chất lượng bề mặt gia công.
  • Dễ bảo trì: tích hợp cổng bơm mỡ, tùy chọn bôi trơn E2.

3. Thông Số Kỹ Thuật QGH & QHH

Model Chiều rộng ray Tải động (C) Tải tĩnh (C₀) Momen chịu lật Mx
QGH15CA 15 mm 7.35 kN 11.6 kN 0.07 kN·m
QGH20CA 20 mm 13.3 kN 20.5 kN 0.18 kN·m
QGH25CA 23 mm 20.5 kN 31.8 kN 0.29 kN·m
QHH25HA 23 mm 21.4 kN 32.6 kN 0.31 kN·m
QHH30HA 28 mm 35.3 kN 54.2 kN 0.63 kN·m
QHH45HA 45 mm 78.5 kN 126.5 kN 2.15 kN·m

📄 Tải Catalog Hiwin QG Series

4. So Sánh QGH vs QHH

Tiêu chí QGH (Mặt bích nhỏ) QHH (Mặt bích lớn)
Kích thước block Nhỏ gọn, phù hợp không gian hẹp Lớn hơn, tăng diện tích tiếp xúc, ổn định hơn
Khả năng chịu tải Tốt, đáp ứng đa số ứng dụng CNC tiêu chuẩn Cao hơn, phù hợp tải trọng nặng, gia công thép
Ứng dụng điển hình Máy CNC mini, router gỗ, máy in 3D công nghiệp Trung tâm gia công, máy phay đứng, máy tiện CNC
Chi phí Kinh tế hơn Cao hơn (do khả năng chịu tải lớn hơn)
Khi nên chọn Khi cần tối ưu chi phí, lắp đặt trong không gian hạn chế Khi yêu cầu độ cứng vững cao, vận hành liên tục tải nặng

5. Mã Sản Phẩm Có Sẵn

QGH: QGH15CA, QGH20CA, QGH25CA, QGH30CA, QGH35CA, QGH45CA, QGH55CA, QGH65CA

QHH: QHH15HA, QHH20HA, QHH25HA, QHH30HA, QHH35HA, QHH45HA, QHH55HA, QHH65HA
