Giới thiệu Hiwin & ưu điểm của ray trượt vuông

Hiwin là thương hiệu dẫn hướng tuyến tính hàng đầu, nổi tiếng nhờ độ chính xác cao, độ cứng vững tốt, tuổi thọ dài và độ tin cậy trong môi trường sản xuất. Ray trượt vuông Hiwin cho phép chịu tải 4 hướng, giảm rung, chuyển động mượt và dễ bảo trì (tùy chọn tự bôi trơn).

Các dòng sản phẩm ray trượt vuông Hiwin

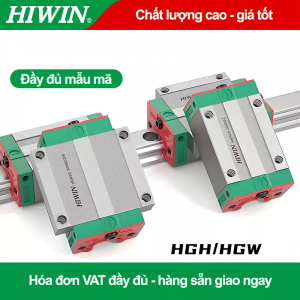

1) Dòng HG (HGH / HGW) – Tải nặng tiêu chuẩn, độ cứng cao

Phù hợp cho máy CNC, máy gia công kim loại, máy cắt plasma, dây chuyền tự động.

• Mã phổ biến (ví dụ): HGH15CA, HGH20CA, HGH25CA, HGH30CA, HGH35CA, HGH45CA; HGW15CC, HGW20CC, HGW25CC, HGW30CC, HGW35CC…
• Đặc trưng: Chịu tải cao, bền bỉ, ổn định trong môi trường công nghiệp.

2) Dòng EG (EGH / EGW) – Gọn nhẹ, tốc độ cao

Thích hợp máy in 3D, khắc/laser mini, robot nhỏ, thiết bị điện tử.

• Mã phổ biến: EGH15CA, EGH20CA; EGW15CC, EGW20CC…
• Đặc trưng: Trọng lượng nhẹ, ma sát thấp, cho tốc độ chuyển động cao.

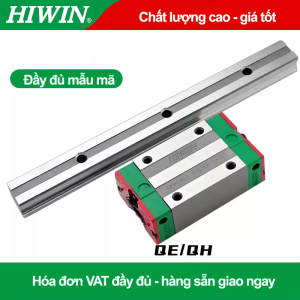

3) Dòng QH (QHH / QHW) – Êm ái, ít ồn (bi có lồng)

Tích hợp cage ball giúp giảm tiếng ồn, bôi trơn ổn định, tăng tuổi thọ vòng bi.

• Mã ví dụ: QHH15CA, QHW15CC…
• Ứng dụng: Máy đo chính xác, thiết bị phòng lab, máy khắc laser.

4) Dòng QR – Siêu tải nặng, độ cứng tối đa

Thiết kế cho tải trọng và mô-men lớn, phù hợp công nghiệp nặng.

• Ứng dụng: Máy ép, máy gia công nặng, hệ thống nâng/hạ tải lớn.

5) Dòng RG – Tải nặng với bi dạng con lăn

Thiết kế con lăn (roller) cho độ cứng và khả năng chịu tải cao hơn bi cầu.

• Ứng dụng: Máy phay/tiện cỡ lớn, trục chính, bệ máy nặng.

6) Dòng WE – Ray siêu rộng, chống mô-men xoắn

Bản ray rộng giúp tăng moment chống lật, ổn định khi tải lệch/đòn bẩy dài.

• Ứng dụng: Bàn trượt, bệ máy rộng, cơ cấu có moment lớn.

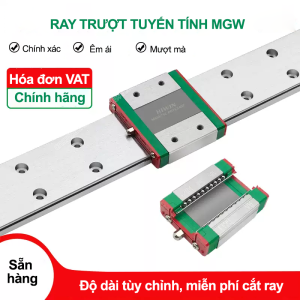

7) Dòng MG / MGW – Miniature, siêu nhỏ gọn

Phù hợp không gian hẹp, thiết bị điện tử, y tế, robot nhỏ.

• Mã phổ biến: MGN9C/9H, MGN12C/12H, MGN15C/15H; MGW9H, MGW12H, MGW15H…
• Đặc trưng: Bề rộng nhỏ (MGN) hoặc mặt đỡ rộng (MGW) để tăng ổn định.

Cách lựa chọn ray Hiwin phù hợp

1. Theo tải trọng & độ cứng: Chọn HG/RG/QR cho tải nặng; EG/MG cho tải nhẹ.
2. Theo tốc độ & độ ồn: QH (cage ball) hoặc EG cho chuyển động êm, tốc độ cao.
3. Theo không gian lắp đặt: MG/MGW cho không gian hẹp; WE khi cần bản ray rộng, chống lật.
4. Theo môi trường: Cân nhắc vật liệu chống rỉ, nắp che bụi, tùy chọn tự bôi trơn.

Bảng tóm tắt các dòng Hiwin

Ứng dụng thực tế

• Máy CNC & gia công kim loại: đảm bảo độ chính xác và bề mặt gia công.
• Robot công nghiệp: tăng ổn định, lặp lại vị trí tốt.
• Ngành điện tử/SMT: dẫn hướng mượt cho hệ pick-and-place.
• Thiết bị y tế/phòng lab: chuyển động êm, ít ồn, tin cậy.

Câu hỏi thường gặp (FAQ)
