Con trượt TBR-UU – Bi trượt bản rộng cho ray TBR

Thiết kế block bản rộng, tăng độ ổn định và chịu tải.
Bi tuần hoàn, ma sát thấp, vận hành êm ái.
Tương thích với các ray TBR16 – TBR40.
Ứng dụng rộng rãi trong máy CNC, laser, plasma, in 3D khổ lớn.

Con trượt TBR-UU
Block bản rộng
Bi tuần hoàn
CNC tải nặng

📞 Gọi: 0877.900.199
💬 Chat Zalo
⬇️ Tải catalog

Website: cncmotion.vn • Hỗ trợ kỹ thuật & báo giá nhanh.

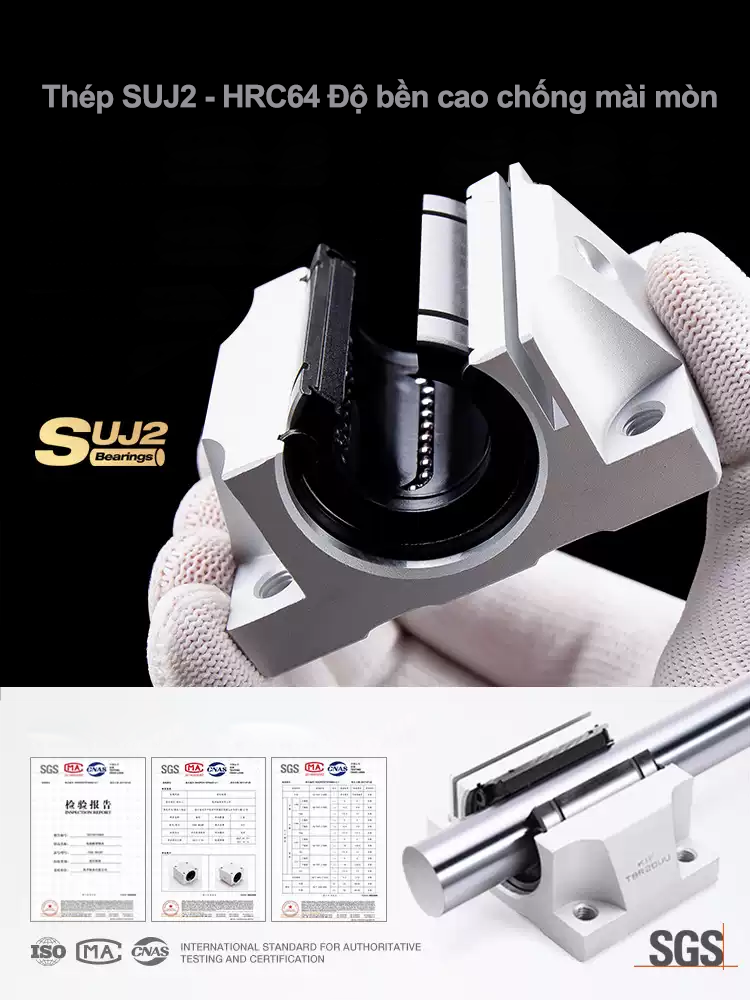

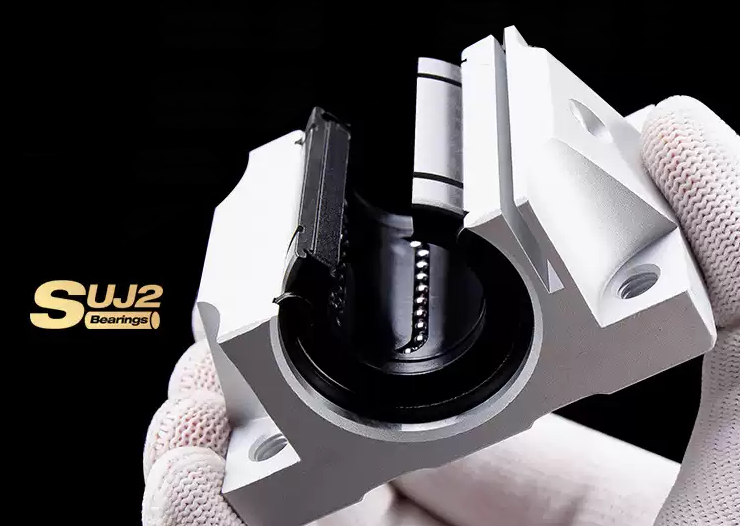

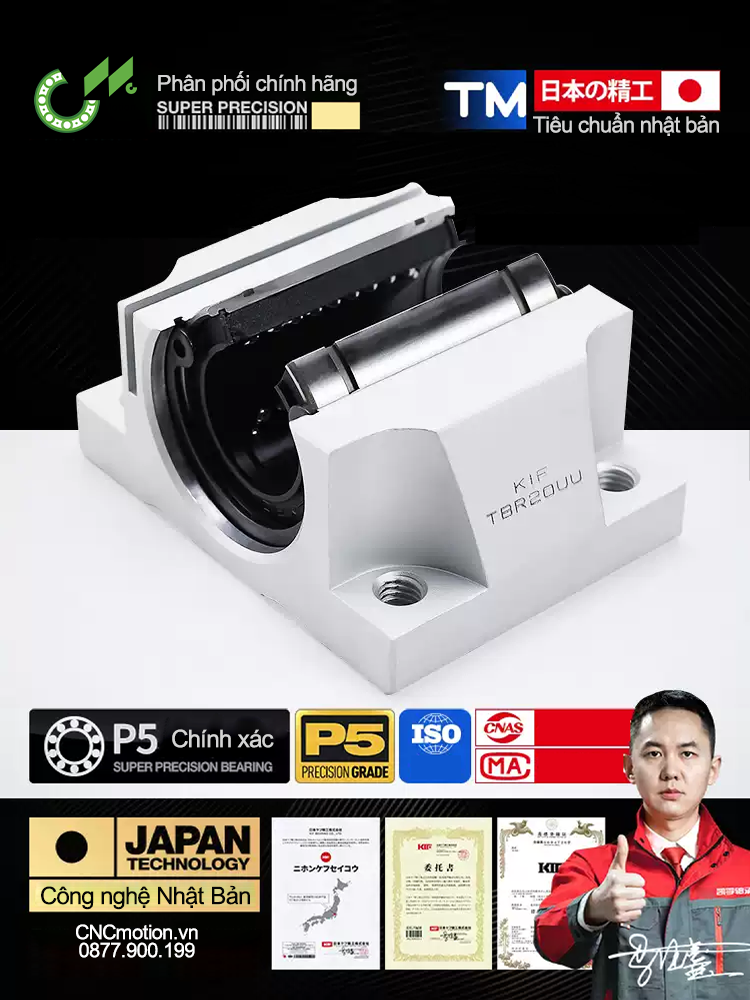

Ảnh minh họa: Con trượt (bi trượt bản rộng) TBR-UU

Cấu tạo & đặc điểm

Thành phần

Vỏ block bản rộng: tăng bề mặt tiếp xúc, chắc chắn hơn.
Bi thép tuần hoàn: chạy dọc rãnh ray TBR.
Nắp chắn bụi: bảo vệ, giữ mỡ bôi trơn.
Lỗ bắt bulông: cố định block vào bệ máy CNC.

Đặc điểm nổi bật

Block TBR-UU được thiết kế bản rộng, tăng độ ổn định khi lắp trên ray TBR Supported Rail. Ưu điểm là chịu tải lớn hơn, giảm rung và tuổi thọ cao so với block SBR thông thường.

Bảng mã con trượt bản rộng TBR-UU

*Các block TBR-UU tương thích với từng loại ray TBR (Ø16 – Ø40 mm).

Mã block	Ray tương thích	Ø ray (mm)	Ứng dụng
TBR16UU	TBR16	Ø16	Máy CNC mini, in 3D
TBR20UU	TBR20	Ø20	CNC vừa, khắc gỗ nhựa
TBR25UU	TBR25	Ø25	CNC phổ biến, tải trung bình
TBR30UU	TBR30	Ø30	Máy công nghiệp, CNC lớn
TBR35UU	TBR35	Ø35	Máy CNC tải nặng
TBR40UU	TBR40	Ø40	Máy công nghiệp hạng nặng

Cách chọn con trượt TBR-UU

Chọn đúng mã block (TBRxxUU) phù hợp ray TBR.
Xác định số lượng block trên mỗi ray (thường 2 hoặc 4).
Ưu tiên block bản rộng cho CNC tải nặng và hành trình dài.
Đối chiếu tải trọng và không gian lắp đặt máy.

Ứng dụng thực tế

Ứng dụng

Máy CNC khắc gỗ, mica, nhôm.
Máy plasma, laser công nghiệp.
Máy in 3D khổ lớn.
Robot tự động và dây chuyền sản xuất.

Lợi ích

Chịu tải lớn, ổn định.
Giảm rung, tăng tuổi thọ.
Dễ thay thế, chuẩn hóa theo ray TBR.
Độ chính xác cao khi gia công CNC.

Hình ảnh minh họa

Câu hỏi thường gặp (FAQ)

TBR-UU khác gì SBR-UU?

TBR-UU là block bản rộng dùng cho ray TBR, chịu tải và ổn định tốt hơn SBR-UU.

Có thể thay block TBR riêng không?

Có, block TBR-UU được bán rời theo từng mã (TBR16UU – TBR40UU).

Khi nào nên chọn TBR thay vì SBR?

Khi máy CNC cần tải nặng, hành trình dài, hoặc yêu cầu độ ổn định cao → nên dùng TBR.
