LMH-LUU (long type) – bản dài của LMH-UU, tăng khả năng chịu tải & độ bền, phù hợp hành trình dài trong CNC, tự động hóa.

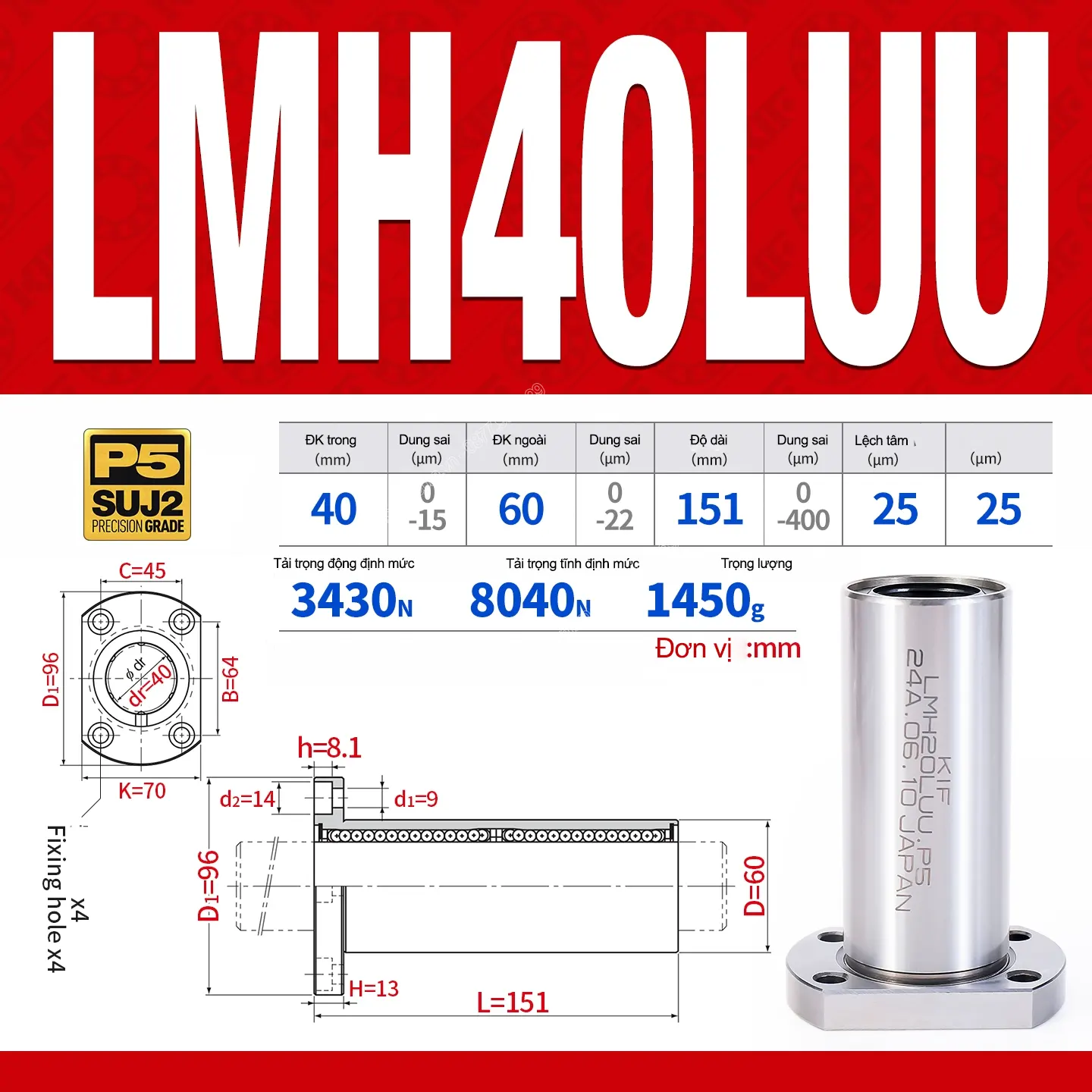

Con trượt tròn mặt bích Oval thân dài LMH40LUU (Bi trượt tròn)

Name: Bi trượt tròn LMF-UU (Round Flange, Short Type)
Brand: Generic
SKU: LMF-UU
Availability: InStock
Rating: 4.9 (33 reviews)

Thương hiệu: Mã sản phẩm: Tình trạng: Còn hàng

Mua ngay Gọi điện xác nhận và giao hàng tận nơi

Hotline 0877900199 (8:00 - 21:00)

Thông tin sản phẩm

Trang chủ ›

Bi trượt tròn LMF-UU – bạc trượt bi tuyến tính mặt bích tròn (round flange – 4 lỗ) – loại ngắn

Bản ngắn (Short Type – UU) → thiết kế gọn, phù hợp không gian hẹp.
Bích tròn 4 lỗ → lắp xoay linh hoạt, phân bố lực đều, dễ căn đồng tâm.
Chạy êm – ma sát thấp, ổn định ở tốc độ trung–cao cho hành trình ngắn–vừa.

Short Type Round Flange 4 lỗ Căn tâm linh hoạt Êm – chính xác ổn định

📞 Gọi: 0877.900.199 💬 Chat Zalo ⬇️ Tải catalog

Website: cncmotion.vn • Hỗ trợ kỹ thuật & báo giá nhanh.

Cấu tạo & nguyên lý hoạt động

Thành phần

Vỏ bạc thép tôi/mạ cứng – dung sai chính xác, thân ngắn gọn.
Rãnh bi tuần hoàn 4 hàng (phổ biến), tiếp xúc đều → ma sát thấp.
Bi thép độ cứng cao, chống mài mòn.
Mặt bích tròn 4 lỗ – bắt trực tiếp vào bề mặt phẳng, dễ xoay căn tâm, phân bố lực đều.
Phớt chắn bụi (tùy mã) – bảo vệ bi & giữ mỡ bôi trơn.

Nguyên lý

Bi lăn tuần hoàn tạo ra bề mặt lăn giữa bạc và trục → ma sát rất thấp, chuyển động êm & độ chính xác lặp lại cao. Bích tròn cho phép xoay nhẹ khi lắp để căn chỉnh đồng tâm.

Tiêu chuẩn lắp ghép & khuyến nghị

Trục tròn: tôi cứng HRC58–62, độ nhám ≤ Ra 0.4 μm; kiểm soát thẳng/đồng trục theo hành trình.
Căn chỉnh song song & vuông góc; bích tròn giúp xoay tinh chỉnh khi bắt bulong.
Bulong: chọn theo lỗ S; siết đều theo hình sao/đối xứng để tránh méo bích.
Bôi trơn: mỡ NLGI #2; môi trường sạch 2–3 tháng/lần, bụi/ẩm 2–4 tuần/lần.
Nhiệt độ làm việc: -20 °C → +80 °C (tùy hãng).

Sơ đồ kích thước (tham khảo)

Chú thích: d – Ø trục; D – Ø ngoài thân; L – chiều dài bạc; Df – Ø bích tròn; PCD – vòng lỗ bắt bích; S – Ø lỗ; B – dày bích.

Bảng kích thước LMF-UU (phổ biến)

*Thông số mang tính tham khảo; có thể thay đổi theo từng hãng. Vui lòng đối chiếu catalog khi đặt hàng.

Mã	d (mm)	D (mm)	L (mm)	Df – Ø bích (mm)	PCD (mm)	S – Ø lỗ	B – dày bích
LMF6UU	6	12	19	28	22	4.5	3.0
LMF8UU	8	15	24	32	26	4.5	3.0
LMF10UU	10	19	29	38	30	5.5	4.0
LMF12UU	12	21	30	42	34	5.5	4.0
LMF16UU	16	28	37	50	42	6.6	5.0
LMF20UU	20	32	42	58	50	6.6	5.5
LMF25UU	25	40	59	70	60	8.5	6.0
LMF30UU	30	45	64	78	68	8.5	7.0
LMF35UU	35	52	70	90	78	9.0	8.0
LMF40UU	40	60	80	105	90	11.0	9.0

Ghi chú: PCD là đường kính vòng lỗ bắt bulong của bích tròn; kiểm tra đúng theo catalog của hãng trước khi gia công bích/khung.

Cách chọn LMF-UU đúng nhu cầu

Chọn d theo Ø trục (6–40 mm phổ biến).
Kiểm tra D, L (short type) phù hợp không gian & tải/hành trình.
Xác nhận Df & PCD khớp bích/khung hiện hữu; kiểm tra Ø lỗ S & bề dày bích B.
Môi trường bụi/ẩm → chọn mã có phớt/nắp bịt, tăng tần suất bôi trơn.
Tải lớn/hành trình dài → cân nhắc LMF-LUU (long) hoặc chuyển giải pháp ray vuông.

Hướng dẫn lắp đặt nhanh (How-to)

Dụng cụ: thước cặp, thước thẳng, lục giác, mỡ NLGI #2, bulong theo lỗ S, cờ lê lực (khuyến nghị).

Vệ sinh bề mặt gá & trục; kiểm tra thẳng/đồng trục.
Luồn LMF-UU vào trục; đặt bích lên vị trí; bắt tạm 2 bulong đối xứng để căn tâm.
Chạy tay 150–300 mm kiểm tra độ êm; nếu rít → hiệu chỉnh song song/vuông góc.
Siết bulong theo hình sao/đối xứng, không siết quá để tránh méo bích.
Bơm mỡ NLGI #2; chạy thử tốc độ thấp → nâng dần lên tốc độ làm việc.

Mẹo: bích tròn cho phép xoay nhẹ để căn đồng tâm; đánh dấu vị trí sau khi đã tối ưu để dễ bảo trì.

So sánh nhanh & ứng dụng

So sánh nhanh

LMF-UU vs LMF-LUU: bản UU ngắn gọn; bản LUU dài hơn → tải/độ bền cao hơn.
LMF-UU vs LMH-UU: LMF bích tròn 4 lỗ linh hoạt xoay; LMH bích oval 2 lỗ tiết kiệm bề rộng.
LMF-UU vs LMK-UU: LMF bích tròn, PCD rõ ràng; LMK bích vuông 4 lỗ, dễ canh trên mặt phẳng lớn.
