Bích vuông có lợi gì?

Bích vuông 4 lỗ cố định chắc trên mặt phẳng lớn, dễ canh vuông góc/song song, thích hợp kết cấu cần độ cứng cao.

Môi trường sạch 2–3 tháng/lần; bụi/ẩm 2–4 tuần/lần với mỡ NLGI #2.

Tính năng nổi bật:

LMK-LUU (long type) – bản dài của LMK-UU, chịu tải lớn, ổn định khi trục dài, phù hợp máy công nghiệp & dây chuyền tự động.

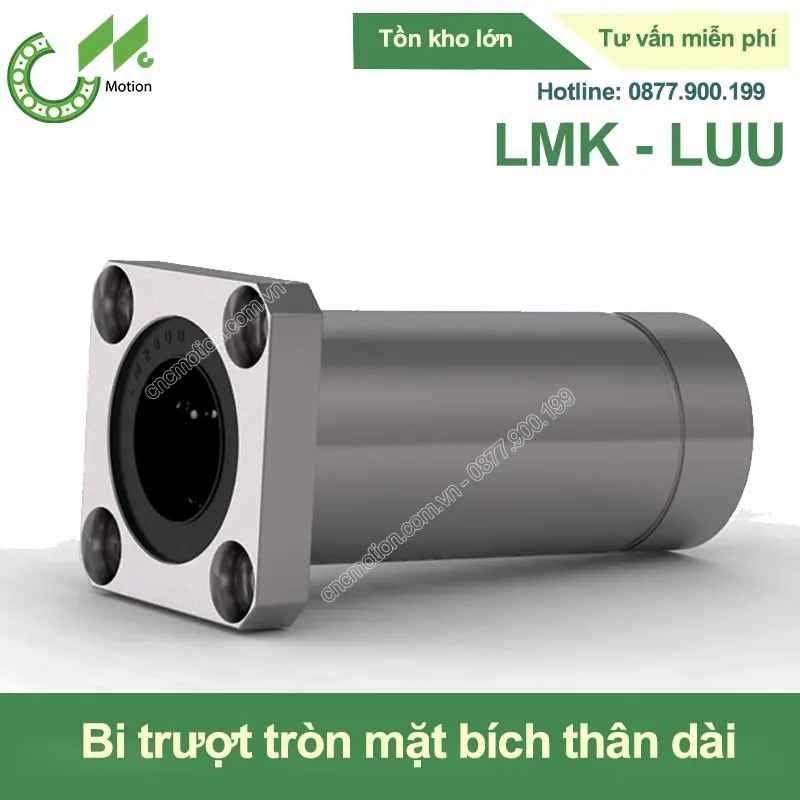

Con trượt tròn mặt bích vuông thân dài LMK-LUU (Bi trượt tròn)

Name: Bi trượt tròn LMK-LUU (Square Flange, Long Type)
Brand: Generic
SKU: LMK-LUU
Availability: InStock
Rating: 4.9 (41 reviews)

Thương hiệu: Mã sản phẩm: Tình trạng: Còn hàng

Mua ngay Gọi điện xác nhận và giao hàng tận nơi

Hotline 0877900199 (8:00 - 21:00)

Thông tin sản phẩm

Trang chủ ›

Bi trượt tròn LMK-LUU – bạc trượt bi tuyến tính mặt bích vuông (square flange – 4 lỗ) – loại dài

Thân dài (Long Type) → tăng chiều dài tiếp xúc bi, tải & độ cứng vững cao, giảm võng trục ở hành trình dài.
Bích vuông 4 lỗ → cố định chắc chắn trên bề mặt phẳng lớn, dễ canh vuông góc & song song.
Chạy êm – ma sát thấp, ổn định khi tốc độ trung–cao, phù hợp vận hành liên tục.

Long Type Square Flange 4 lỗ Cứng vững cao Êm – chính xác ổn định

📞 Gọi: 0877.900.199 💬 Chat Zalo ⬇️ Tải catalog

Website: cncmotion.vn • Hỗ trợ kỹ thuật & báo giá nhanh.

Ảnh minh họa: LMK-LUU (nên thay ảnh thực tế để tăng chuyển đổi)

Cấu tạo & nguyên lý hoạt động

Thành phần

Vỏ bạc thép tôi/mạ cứng – dung sai chính xác, thân dài so với bản UU.
Rãnh bi tuần hoàn 4–6 hàng, tiếp xúc dài → phân bổ tải đều.
Bi thép độ cứng cao, giảm ma sát & mài mòn.
Mặt bích vuông 4 lỗ – bắt trực tiếp vào khung/cụm gá, tăng độ cứng kết cấu.
Phớt chắn bụi (tùy mã) – giữ mỡ, hạn chế bụi/ẩm.

Nguyên lý

Bi thép lăn tuần hoàn tạo bề mặt lăn giữa bạc và trục → ma sát rất thấp, chuyển động êm & độ chính xác lặp lại cao. Thân bạc dài (LUU) tăng diện tích tiếp xúc → giảm võng khi hành trình lớn; bích vuông giúp cố định chắc và canh vuông góc dễ dàng.

Tiêu chuẩn lắp ghép & khuyến nghị

Trục tròn: trục tôi cứng HRC58–62, độ nhám ≤ Ra 0.4 μm; chọn cấp thẳng/đồng trục phù hợp hành trình.
Căn chỉnh kỹ song song & vuông góc; với 2 bạc trở lên nên dùng đồ gá thẳng để tránh xoắn.
Bulong: theo kích thước lỗ S & vật liệu khung; siết chéo đối xứng theo hình chữ X.
Bôi trơn: mỡ NLGI #2; môi trường sạch 2–3 tháng/lần, bụi/ẩm 2–4 tuần/lần.
Nhiệt độ làm việc: thường -20 °C → +80 °C (tham khảo, tùy hãng).

Sơ đồ kích thước (tham khảo)

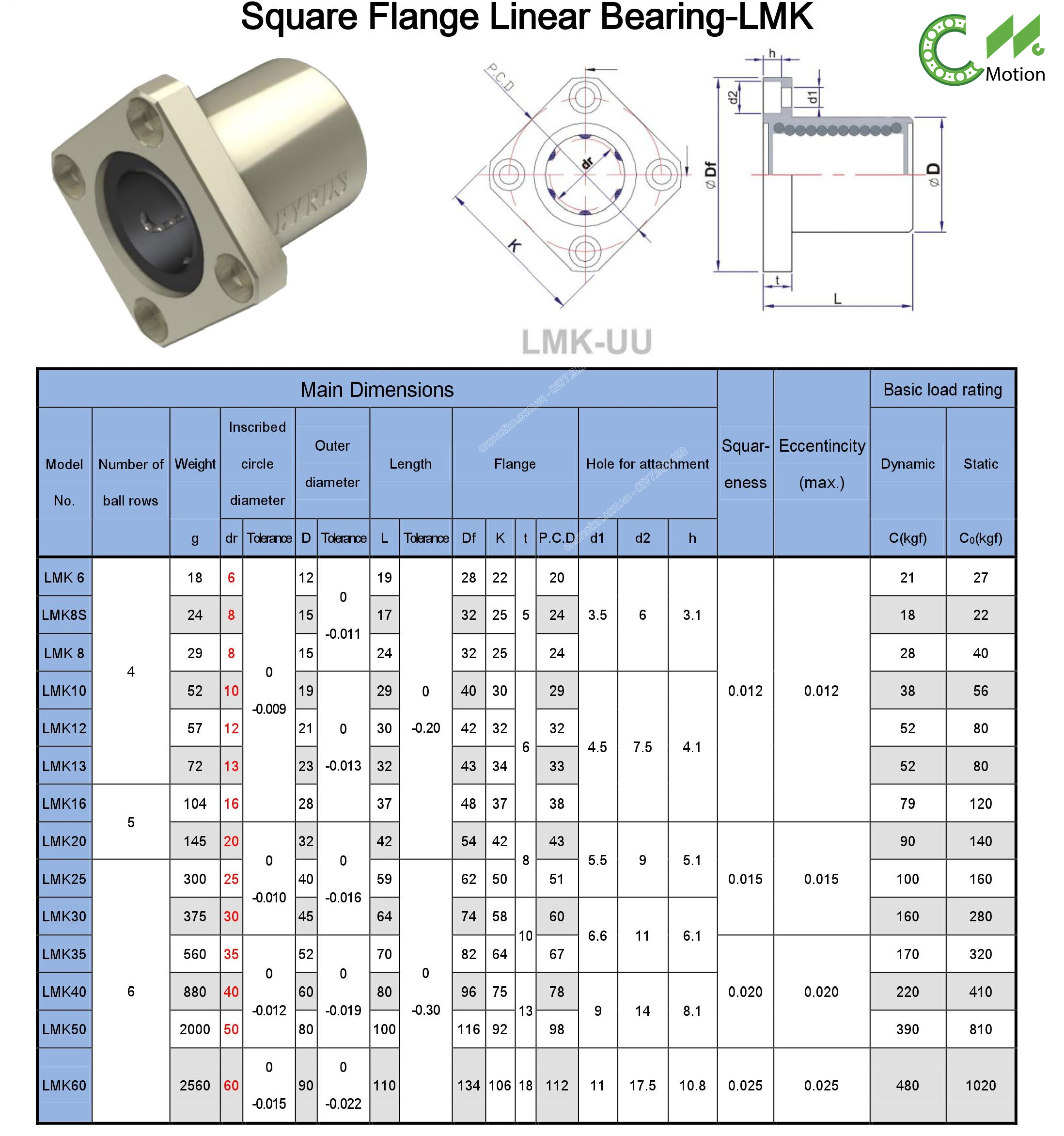

Sơ đồ kích thước LMK-LUU (square flange 4 lỗ – long type) — Chú thích: d – Ø trục; D – Ø ngoài thân; L – chiều dài bạc (dài hơn bản UU); **DfL/DfW** – dài/rộng bích vuông; **E×E** – khoảng cách tâm lỗ (theo 2 phương); S – Ø lỗ; B – dày bích.

Bảng kích thước LMK-LUU (phổ biến)

*Thông số mang tính tham khảo; có thể thay đổi theo từng hãng. Vui lòng đối chiếu catalog khi đặt hàng.

Mã	d (mm)	D (mm)	L (mm)	DfL (mm)	DfW (mm)	E × E (mm)	S – Ø lỗ	B – dày bích
LMK6LUU	6	12	27	28	28	20 × 20	4.5	3.5
LMK8LUU	8	15	35	32	32	23 × 23	4.5	4.0
LMK10LUU	10	19	44	36	36	26 × 26	5.5	4.5
LMK12LUU	12	21	48	40	40	30 × 30	5.5	5.0
LMK16LUU	16	28	55	48	48	35 × 35	6.6	6.0
LMK20LUU	20	32	62	54	54	40 × 40	6.6	6.0
LMK25LUU	25	40	85	65	65	50 × 50	8.5	7.0
LMK30LUU	30	45	96	75	75	58 × 58	8.5	8.0
LMK35LUU	35	52	110	85	85	66 × 66	9.0	9.0
LMK40LUU	40	60	128	96	96	78 × 78	11.0	10.0

Ghi chú: Khoảng cách tâm lỗ E × E có thể khác nhau theo từng hãng; hãy đối chiếu bản vẽ/PCD của nhà sản xuất trước khi gia công bích/khung.

Cách chọn LMK-LUU đúng nhu cầu

Chọn d theo Ø trục (6–40 mm phổ biến).
Kiểm tra D, L (long type) phù hợp không gian & yêu cầu tải/hành trình.
Đối chiếu DfL/DfW & E×E, S khớp với bích/khung hiện hữu để lắp đặt nhanh.
Môi trường bụi/ẩm → chọn phiên bản có phớt/nắp bịt, tăng tần suất bôi trơn.
Tải rất lớn/hành trình rất dài → cân nhắc tăng số bạc, trục cấp cao hơn, hoặc chuyển sang giải pháp ray vuông.

Hướng dẫn lắp đặt nhanh (How-to)

Dụng cụ: thước cặp, thước thẳng, lục giác, mỡ NLGI #2, bulong theo lỗ S, cờ lê lực (khuyến nghị).

Vệ sinh bề mặt gá & trục; kiểm tra độ thẳng/đồng trục (đặc biệt quan trọng với hành trình dài).
Luồn LMK-LUU vào trục; đặt bích vuông vào vị trí; bắt tạm 4 bulong chéo để căn tâm & vuông góc.
Chạy tay 150–300 mm để kiểm tra độ êm; nếu có điểm rít → hiệu chỉnh song song/vuông góc.
Siết lực chéo đối xứng; không siết quá tránh bóp méo bích/thân bạc.
Bơm mỡ NLGI #2 (nếu có lỗ bơm); chạy thử tốc độ thấp → tăng dần đến tốc độ làm việc.

Mẹo: dùng chốt định vị hoặc bạc dẫn hướng khi cần độ lặp lại cao; đánh dấu vị trí chuẩn sau khi căn xong để bảo trì.

So sánh nhanh & ứng dụng

So sánh nhanh

LMK-LUU vs LMK-UU: L dài hơn → tải/độ bền cao hơn, giảm rung/võng cho hành trình dài.
LMK-LUU vs LMH-LUU: LMK bích vuông 4 lỗ cố định chắc hơn trên mặt phẳng lớn; LMH bích oval 2 lỗ gọn chiều ngang.
LMK-LUU vs LMF-LUU: LMK bích vuông, canh vuông góc dễ; LMF bích tròn 4 lỗ linh hoạt xoay căn tâm.
