Tính năng nổi bật:

LMK-UU bạc trượt bi tuyến tính mặt bích vuông 4 lỗ – cố định chắc chắn, lắp đặt dễ, dùng rộng rãi trong CNC, robot.

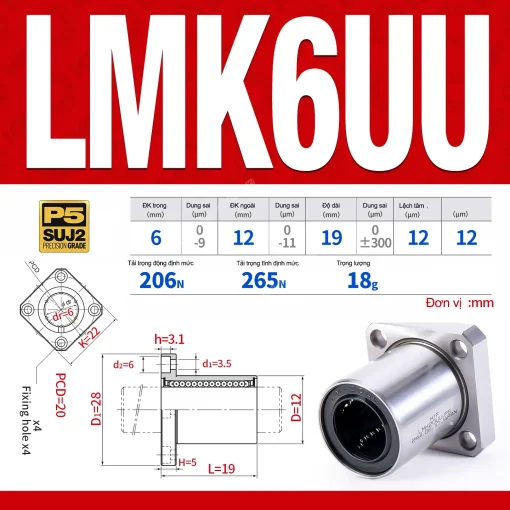

Con trượt tròn mặt bích vuông thân ngắn LMK6UU (Bi trượt tròn)

Name: Bi trượt tròn LMK-UU (Square Flange, Short Type)
Brand: Generic
SKU: LMK-UU
Availability: InStock
Rating: 4.9 (35 reviews)

Thương hiệu: Mã sản phẩm: Tình trạng: Còn hàng

Mua ngay Gọi điện xác nhận và giao hàng tận nơi

Hotline 0877900199 (8:00 - 21:00)

Thông tin sản phẩm

Trang chủ ›

Bi trượt tròn LMK-UU – bạc trượt bi tuyến tính mặt bích vuông (square flange – 4 lỗ) – loại ngắn

Bản ngắn (Short Type – UU) → thiết kế gọn, tối ưu không gian.
Bích vuông 4 lỗ → cố định chắc trên bề mặt phẳng lớn, dễ canh vuông góc.
Chạy êm – ma sát thấp, phù hợp hành trình ngắn–vừa, tốc độ trung–cao.

Short Type Square Flange 4 lỗ Cố định cứng vững Êm – chính xác ổn định

📞 Gọi: 0877.900.199 💬 Chat Zalo ⬇️ Tải catalog

Website: cncmotion.vn • Hỗ trợ kỹ thuật & báo giá nhanh.

Ảnh minh họa: LMK-UU

Cấu tạo & nguyên lý hoạt động

Thành phần

Vỏ bạc thép tôi/mạ cứng – dung sai chính xác, thân ngắn gọn.
Rãnh bi tuần hoàn 4 hàng (phổ biến), phân bổ tải đều.
Bi thép độ cứng cao, giảm ma sát & mài mòn.
Mặt bích vuông 4 lỗ – bề mặt tiếp xúc lớn, dễ canh vuông – cố định rất chắc.
Phớt chắn bụi (tùy mã) – giữ mỡ, hạn chế bụi/ẩm.

Nguyên lý

Bi lăn tuần hoàn giữa bạc và trục tạo ma sát lăn → ma sát thấp, chạy êm và độ chính xác lặp lại cao. Bích vuông cho diện tích tựa lớn → phù hợp các bệ gá, plate phẳng.

Tiêu chuẩn lắp ghép & khuyến nghị

Trục tròn: tôi cứng HRC58–62, độ nhám ≤ Ra 0.4 μm; kiểm soát thẳng/đồng trục theo hành trình.
Căn chỉnh song song, vuông góc; dùng đồ gá thẳng khi lắp 2 bạc trở lên.
Bulong: chọn theo lỗ S; siết đối xứng (hình sao) để tránh xoắn/méo bích.
Bôi trơn: mỡ NLGI #2; môi trường sạch 2–3 tháng/lần, bụi/ẩm 2–4 tuần/lần.
Nhiệt độ làm việc: -20 °C → +80 °C (tùy hãng).

Sơ đồ kích thước (tham khảo)

Chú thích: d – Ø trục; D – Ø ngoài thân; L – chiều dài bạc; DfL/DfW – dài/rộng bích; F1/F2 – khoảng cách tâm lỗ theo 2 trục; S – Ø lỗ; B – dày bích.

Bảng kích thước LMK-UU (phổ biến)

*Thông số mang tính tham khảo; có thể thay đổi theo từng hãng. Vui lòng đối chiếu catalog khi đặt hàng.

Mã	d (mm)	D (mm)	L (mm)	DfL (mm)	DfW (mm)	F1 (mm)	F2 (mm)	S – Ø lỗ	B – dày bích
LMK6UU	6	12	19	28	28	20	20	4.5	3.0
LMK8UU	8	15	24	32	32	23	23	4.5	3.5
LMK10UU	10	19	29	36	36	26	26	5.5	4.0
LMK12UU	12	21	30	40	40	30	30	5.5	4.0
LMK16UU	16	28	37	48	48	36	36	6.6	5.0
LMK20UU	20	32	42	58	58	44	44	6.6	5.5
LMK25UU	25	40	59	70	70	54	54	8.5	6.0
LMK30UU	30	45	64	78	78	62	62	8.5	7.0
LMK35UU	35	52	70	90	90	70	70	9.0	8.0
LMK40UU	40	60	80	105	105	84	84	11.0	9.0

Ghi chú: Một số hãng có thể ký hiệu F (khoảng cách tâm lỗ) thay vì tách F1/F2. Hãy dùng bản vẽ đúng hãng để gia công plate/bệ gá.

Cách chọn LMK-UU đúng nhu cầu

Chọn d theo Ø trục (6–40 mm phổ biến).
Kiểm tra D, L (short type) theo không gian & tải/hành trình.
Đối chiếu DfL/DfW, F1/F2, S, B với bệ gá hiện hữu.
Môi trường bụi/ẩm → chọn mã có phớt, tăng tần suất bôi trơn.
Tải lớn/hành trình dài → cân nhắc bản LUU (long) hoặc chuyển sang ray vuông.

Hướng dẫn lắp đặt nhanh (How-to)

Dụng cụ: thước cặp, thước thẳng, lục giác, mỡ NLGI #2, bulong theo lỗ S, cờ lê lực (khuyến nghị).

Vệ sinh bề mặt gá & trục; kiểm tra thẳng/đồng trục.
Luồn LMK-UU vào trục; đặt bích vuông lên plate; bắt tạm 2 bulong chéo góc để căn.
Chạy tay 150–300 mm kiểm tra độ êm; nếu rít → hiệu chỉnh song song/vuông góc.
Siết bulong đối xứng (hình sao), không siết quá để tránh cong plate/méo bích.
Bơm mỡ NLGI #2; chạy thử tốc độ thấp → nâng dần đến tốc độ làm việc.

Mẹo: bích vuông phù hợp bắt vào mặt phẳng lớn; dùng chốt chống xoay nếu tải va đập.

So sánh nhanh & ứng dụng

So sánh nhanh

LMK-UU vs LMK-LUU: bản UU ngắn gọn; bản LUU dài hơn → tải & độ bền cao hơn.
LMK-UU vs LMH-UU: LMK bích vuông 4 lỗ cứng vững; LMH bích oval 2 lỗ gọn bề ngang.
LMK-UU vs LMF-UU: LMK bích vuông dễ canh vuông & bố trí lỗ trên plate; LMF bích tròn dễ xoay căn tâm.
