Tính năng nổi bật:

Ray trượt vuông Airtac LSH30

Ray trượt vuông Airtac LSH30 có kích thước 30 mm, tải trọng cao, độ cứng vững tốt, thích hợp cho các ứng dụng công nghiệp nặng. Được sử dụng trong máy CNC, robot và dây chuyền tự động hóa. Dòng LSH30 của Airtac tương đương với Hiwin HGH30, mang lại lựa chọn thay thế kinh tế và tin cậy.

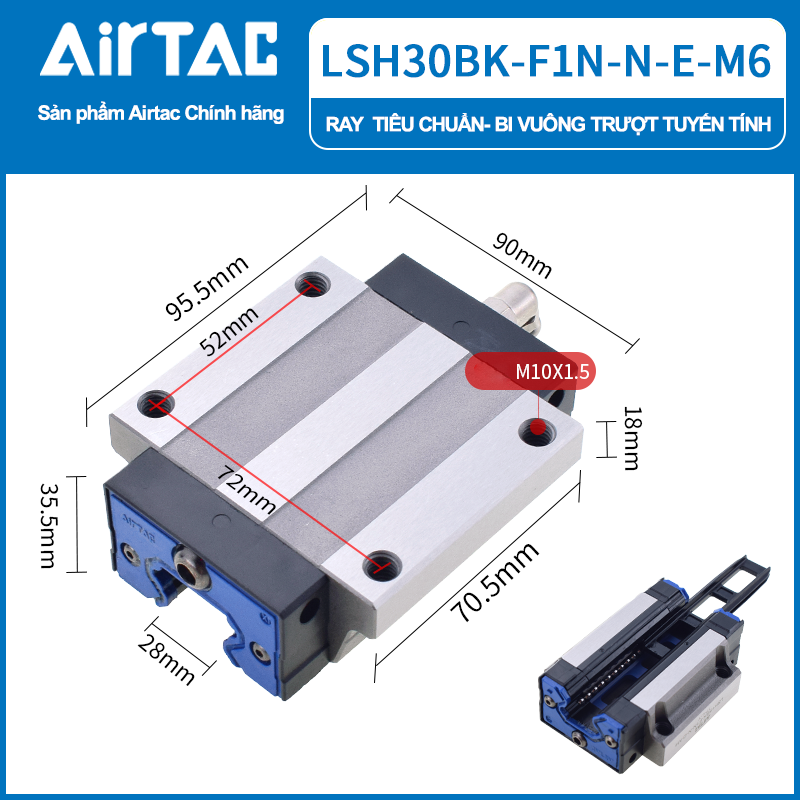

Con trượt vuông cao tải bản rộng tiêu chuẩn LSH30BK-F1N-N-E-M6 ( HGW25CA Gá trên )

Thương hiệu: Mã sản phẩm: Tình trạng: Còn hàng

Danh mục: Con trượt vuông LSH30 - Airtac ( HGW - HGH) Thẻ: con trượt LSH30 Airtac, linear guide Airtac LSH30, mã thay thế Hiwin HGH series, ray bi trượt Airtac LSH, ray dẫn hướng Airtac LSH series, ray trượt Airtac LSH30, ray trượt Airtac LSH30 tương đương Hiwin HGH30, ray trượt CNC Airtac LSH30, ray trượt vuông Airtac, ray trượt vuông HGH Hiwin và LSH Airtac, thanh ray trượt vuông Airtac 30

Mua ngay Gọi điện xác nhận và giao hàng tận nơi

Hotline 0877900199 (8:00 - 21:00)

Thông tin sản phẩm

Bi Trượt Airtac LSH – Linear Guideway Chính Hãng

1) Giới Thiệu Chung

Airtac là thương hiệu nổi tiếng toàn cầu về linh kiện tự động hóa và truyền động tuyến tính. Dòng bi trượt LSH (Linear Slide Block) được thiết kế theo tiêu chuẩn quốc tế, đảm bảo độ chính xác cao, khả năng chịu tải lớn và tuổi thọ bền bỉ. Với cấu trúc chuẩn hóa, LSH dễ dàng thay thế, tương thích với nhiều dòng ray thông dụng.

2) Hình Ảnh Minh Họa

Block Airtac LSH – thiết kế chuẩn quốc tế.

3) Đặc Điểm Nổi Bật

Độ chính xác cao: 4 dãy bi tuần hoàn tiếp xúc góc 45°, phân tải đều.
Đa dạng kiểu block: Square (H) và Flange (F1/F2/F3), loại Standard (N) và Long (L).
Chịu tải tốt: đáp ứng CNC, tự động hóa, máy khắc laser/plasma, máy in 3D.
Dễ bảo trì: có cổng bơm mỡ và tùy chọn block tự bôi trơn (-E).
Đa dạng preload & cấp chính xác: Z0/Z1/Z2 – cấp N/H/P.

4) Mã Sản Phẩm Airtac LSH (Theo Catalog)

4.1 Block (BK)

Size 15: LSH15BK-HN-*, LSH15BK-F1N-*, LSH15BK-F2N-*, LSH15BK-F3N-* (không có loại Long).
Size 20/25/30/35/45:
- Square: LSHxxBK-HN-*, LSHxxBK-HL-*
- Flange: LSHxxBK-F1N-*, LSHxxBK-F1L-*, LSHxxBK-F2N-*, LSHxxBK-F2L-*, LSHxxBK-F3N-*, LSHxxBK-F3L-*

* = [Accuracy]-[Group]-[Nipple](-E)
Ví dụ: LSH25BK-HN-H-C-M6 = Block size 25, square, standard, cấp High, preload Medium, đầu mỡ M6.

4.2 Ray (RLX)

Mã chuẩn: LSH[Size]RLX[Length]-S[Pitch]-[Accuracy]-[Group]-[RailType]
Ví dụ: LSH20RLX1803-S20-H-D-T = Ray size 20, dài 1803 mm, lỗ đầu tiên cách 20 mm, cấp High, preload D, bottom-mount.

5) Bảng Thông Số Cơ Bản

Size	Loại block	Kiểu block	Chiều cao (mm)	Bề rộng ray (mm)	Tải động C (kN)	Tải tĩnh C₀ (kN)
15	HN	Square	24	15	6.2	10.5
20	HN / HL	Square	30 / 36	20	12.0	18.8
25	HN / HL	Square	33 / 40	23	18.5	29.0
30	HN / HL	Square	42 / 48	28	24.5	38.0
35	HN / HL	Square	48 / 55	34	31.0	50.0
45	HN / HL	Square	60 / 70	45	48.0	75.0
