Con Trượt Airtac LRW – Dẫn Hướng Tuyến Tính Mini Dạng Rộng

1) Giới Thiệu Chung

Airtac LRW là dòng con trượt dẫn hướng tuyến tính mini dạng rộng (Wide Type), được thiết kế với bề rộng ray lớn hơn, giúp tăng khả năng chống lật, độ cứng vững cao và chuyển động ổn định. Sản phẩm lý tưởng cho máy in 3D khổ lớn, CNC mini trục dài, thiết bị y tế và dây chuyền tự động hóa chính xác.

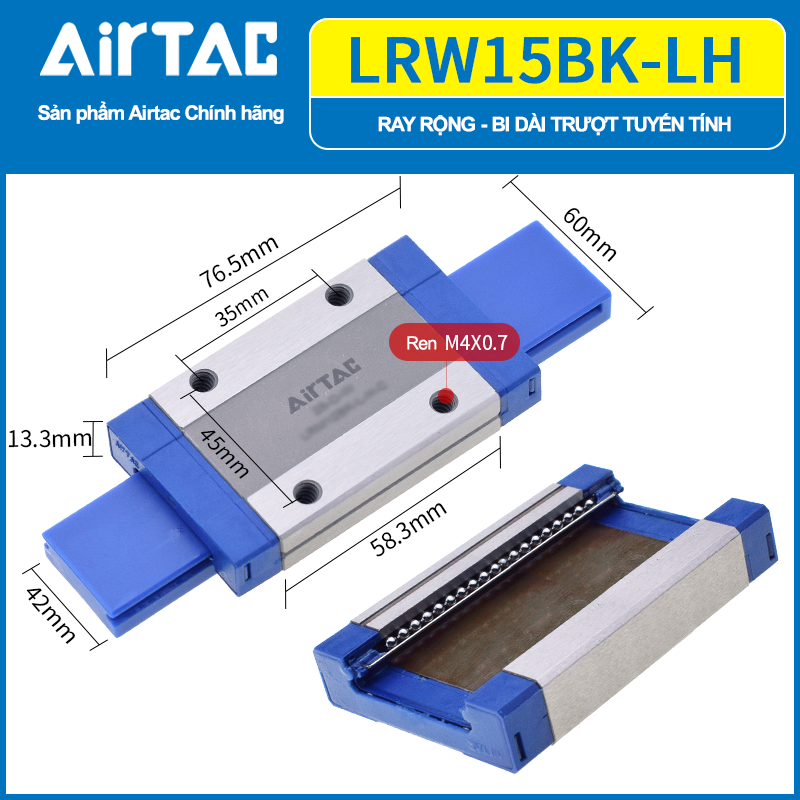

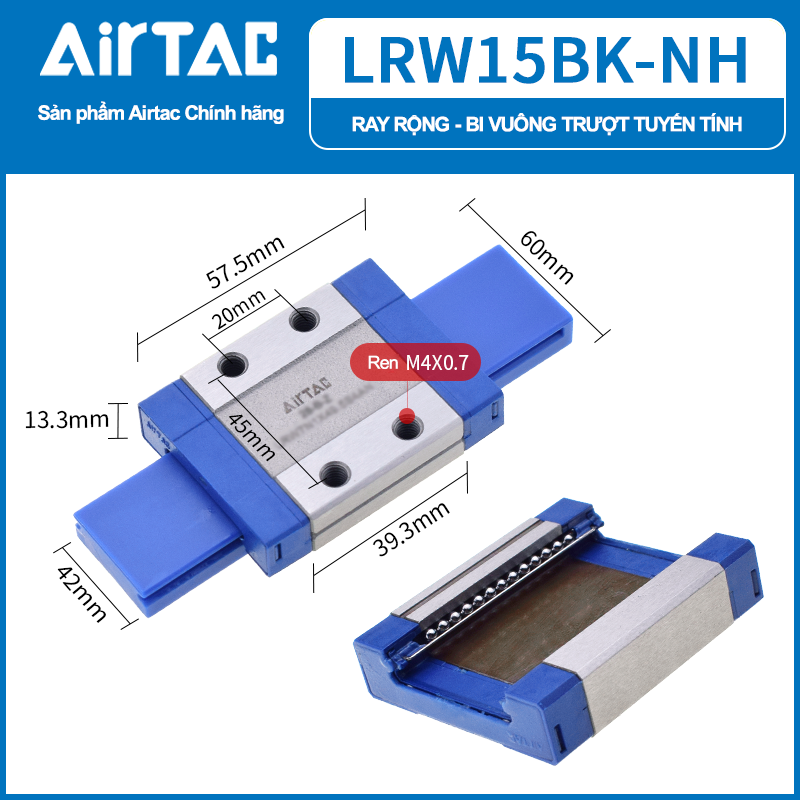

2) Hình Ảnh Minh Họa

3) Đặc Điểm Nổi Bật

• Bề rộng ray lớn: tăng khả năng chống lật, phù hợp trục dài.
• Kích thước nhỏ gọn: lý tưởng cho máy mini và thiết bị compact.
• Độ chính xác cao: chuẩn cấp H (High).
• Đa dạng nhóm tải: B / C / D / E, tùy nhu cầu độ cứng và độ rơ.
• Tùy chọn bôi trơn: con trượt có đầu mỡ (M6, A01, P01…) hoặc tự bôi trơn -E.
• Tùy chọn phủ: Black Chrome (B) tăng khả năng chống gỉ.

4) Mã Sản Phẩm Airtac LRW (Theo Catalog)

4.1 Con trượt (BK)

Cấu trúc: LRW [Kích thước] BK – [Kiểu N/L] – [Cấp chính xác] – [Nhóm tải] – [Đầu bơm mỡ] (-E)

• Loại con trượt:
  • N: tiêu chuẩn
  • L: thân dài
• Cấp chính xác: H (High)
• Nhóm tải: B / C / D / E

4.2 Ray (RLX)

Cấu trúc: LRW [Kích thước] RLX [Chiều dài] – [Cấp] – [Nhóm tải] – [Kiểu ray]

• Kiểu ray: trống = Top-mount, T = Bottom-mount.
• Tuỳ chọn phủ: B = Black Chrome.

5) Bảng Quy Chuẩn Ray LRW (theo Catalog)

Bước lỗ (P), khoảng cách lỗ đầu (S), lỗ cuối (E) phải tuân thủ dải trên. Nếu chiều dài ray vượt Lmax, cần dùng ray ghép.

6) Ứng Dụng Thực Tế

• Máy in 3D khổ lớn: trục X/Y dài, giảm rung, tăng ổn định.
• Máy CNC mini: router, phay nhôm, cắt gỗ nhẹ.
• Thiết bị tự động hóa: robot pick-and-place, dây chuyền SMT.
• Thiết bị y tế & quang học: máy scan, máy xét nghiệm, camera quang học.

7) Catalog & File CAD

📄 Catalog Airtac LRW Series (PDF)
