Tính năng nổi bật:

Con trượt mini Hiwin MGW15

Con trượt Hiwin MGW15 là block rộng 15 mm, có khả năng chịu tải trọng lớn và độ cứng vững cao, thích hợp cho các máy CNC, robot công nghiệp nhẹ, thiết bị quang học và hệ thống tự động hóa chính xác.

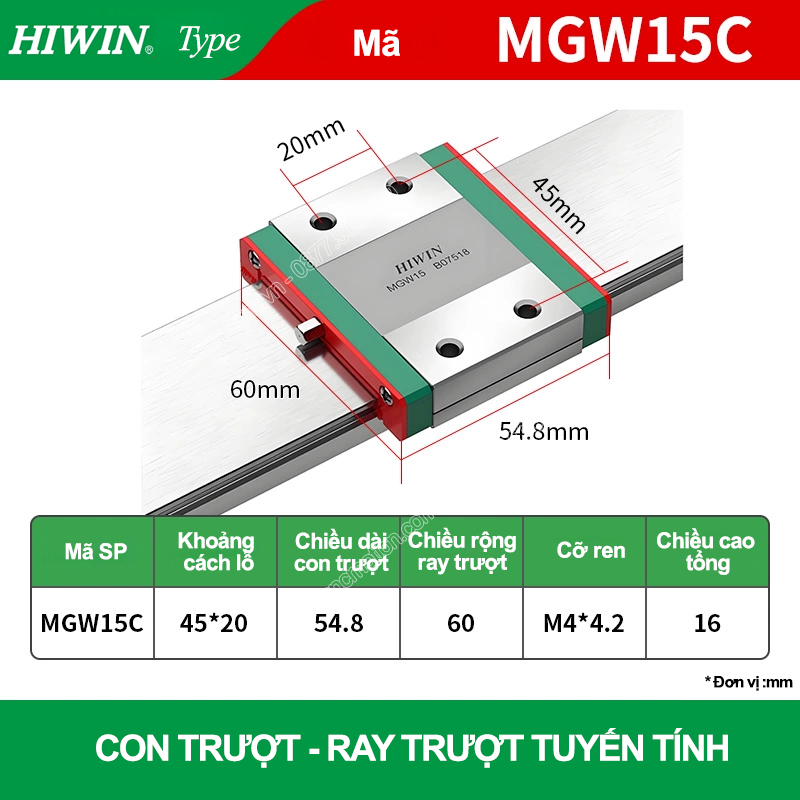

Con trượt vuông mini bản rộng thân dài MGW15C (Bi trượt vuông – Hiwin type)

Thương hiệu: Mã sản phẩm: Tình trạng: Còn hàng

Mua ngay Gọi điện xác nhận và giao hàng tận nơi

Hotline 0877900199 (8:00 - 21:00)

Thông tin sản phẩm

Ray Trượt Mini Hiwin MGW – Miniature Wide Type, Đầy Đủ Mã Sản Phẩm & Thông Số

Hình Ảnh Minh Họa

MGW Series – ray trượt mini dạng wide, block rộng, tăng cứng vững

MGW12H – block long type, chịu tải và moment lật tốt hơn loại C

MGW15C – block compact type (ngắn), tối ưu cho không gian hẹp

1) Giới Thiệu Dòng MGW

Hiwin MGW là dòng Miniature Wide Type Linear Guideway với thiết kế block rộng hơn, tăng khả năng chịu moment lật, phù hợp ứng dụng có trục dài, gia tốc nhanh. Cấu trúc hai hàng bi tiếp xúc góc 45° giúp phân tải đều và vận hành êm ái.

2) Đặc Điểm Kỹ Thuật Nổi Bật

Block rộng: tăng diện tích tiếp xúc bi, chống lật tốt hơn MGN.
Hai phiên bản block: C (ngắn) – tiết kiệm không gian; H (dài) – chịu tải cao hơn.
Preload & cấp chính xác đa dạng: Z0/Z1/Z2 – C/H/P cho nhiều nhu cầu kỹ thuật.
Chuyển động mượt, tiếng ồn thấp: phù hợp máy in 3D khổ lớn, CNC mini tốc độ cao.

3) Bảng Thông Số Kỹ Thuật MGW

Model	Ray (mm)	H (mm)	L (mm)	Tải động (C)	Tải tĩnh (C₀)	Moment lật Mx/My
MGW07C	7	8	19.4	0.60 kN	0.95 kN	0.21 / 0.21 kN·m
MGW09C	9	10	24	1.08 kN	1.75 kN	0.42 / 0.42 kN·m
MGW12C	12	13	30.2	2.05 kN	3.35 kN	0.87 / 0.87 kN·m
MGW15C	15	16	40.2	3.58 kN	5.85 kN	1.65 / 1.65 kN·m
MGW12H	12	13	45.2	2.75 kN	4.50 kN	1.12 / 1.12 kN·m
MGW15H	15	16	50.8	4.25 kN	6.85 kN	1.95 / 1.95 kN·m

*Block H (long type) có chiều dài lớn hơn ⇒ chịu tải & moment lật cao hơn block C (short type). Xem catalog để xem bản vẽ chi tiết.

4) Danh Sách Mã Sản Phẩm MGW

Ray MGW: MGW7R, MGW9R, MGW12R, MGW15R (có thể cắt theo chiều dài yêu cầu).

Block C (Short type): MGW07CC, MGW07CZ0C, MGW07CZ1C, MGW09CC, MGW09CZ1C, MGW12CC, MGW12CZ1C, MGW15CC, MGW15CZ2C.

Block H (Long type): MGW07HC, MGW09HC, MGW12HC, MGW15HC (có tùy chọn preload Z0/Z1/Z2 và cấp chính xác C/H/P).

Ví dụ mã đầy đủ: MGW15HC-Z1-H – block MGW15H, preload trung bình (Z1), cấp chính xác H (High).

5) So Sánh MGW vs MGN

Tiêu chí	MGN (Tiêu chuẩn)	MGW (Thân bản rộng)
Chiều rộng block	Hẹp, tiết kiệm không gian	Rộng, tăng cứng vững
Moment lật	Trung bình	Cao hơn nhiều – giảm rung trục dài
Ứng dụng	Máy nhỏ, tải vừa	Trục X/Y dài, gia tốc cao, tải trung bình–nặng
