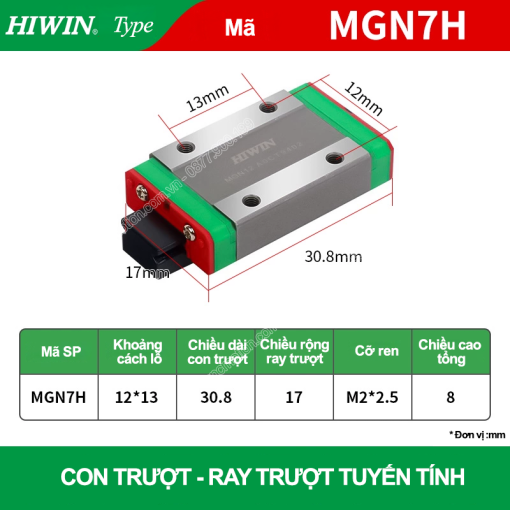

Con trượt vuông mini thân dài MGN7H (Bi trượt mini – Hiwin type)

Thương hiệu: Mã sản phẩm: Tình trạng: Còn hàng

Mua ngay Gọi điện xác nhận và giao hàng tận nơi

Hotline 0877900199 (8:00 - 21:00)

Thông tin sản phẩm

Ray Trượt Mini Hiwin MGN – Miniature Linear Guideway Chính Hãng

Hình Ảnh Sản Phẩm

Hiwin MGN Series – ray trượt bi mini, phù hợp không gian lắp đặt hẹp

MGN12C – block mini dạng C (short type) dùng cho ray MGN12

MGN12H – block dạng H (long type) tăng khả năng chịu tải

1) Giới Thiệu Dòng MGN

Hiwin MGN thuộc dòng Miniature Linear Guideway – được thiết kế để mang lại chuyển động tuyến tính chính xác trong những không gian nhỏ hẹp. Ray MGN có thiết kế 2 hàng bi tiếp xúc góc 45°, giúp phân tải đều hai hướng, giảm ma sát, tăng tuổi thọ. Đây là lựa chọn tiêu chuẩn trong máy in 3D, CNC mini, robot pick-and-place và các ứng dụng tự động hóa đòi hỏi kích thước gọn nhẹ và độ chính xác cao.

2) Đặc Điểm Kỹ Thuật Nổi Bật

Kích thước nhỏ gọn: chiều rộng ray chỉ từ 5mm → 15mm, phù hợp máy mini và thiết bị di động.
Độ chính xác cao: đáp ứng yêu cầu C/H/P (Normal, High, Precision class).
Preload đa dạng: Z0 (nhẹ), Z1 (trung bình), Z2 (cao) để tối ưu độ cứng và độ chính xác.
Chuyển động mượt: bi tuần hoàn giảm ma sát, tiếng ồn thấp, phù hợp chạy tốc độ cao.
Dễ bảo trì: có cổng bơm mỡ tiêu chuẩn, thay mỡ nhanh chóng.

3) Bảng Thông Số Kỹ Thuật (Trích Catalog Hiwin MGN)

Model	Chiều rộng ray (mm)	Chiều cao (H)	Chiều dài block (L)	Tải động (C)	Tải tĩnh (C₀)	Ứng dụng
MGN05C	5	8	15.6	0.23 kN	0.36 kN	Thiết bị cỡ siêu nhỏ, máy phân tích mẫu
MGN07C	7	8	19.4	0.47 kN	0.76 kN	Máy in 3D mini, robot gắp linh kiện
MGN09C	9	10	24	0.84 kN	1.36 kN	Máy CNC mini, bàn trượt chính xác
MGN12C	12	13	30.2	1.68 kN	2.69 kN	Máy khắc laser, thiết bị tự động
MGN15C	15	16	40.2	2.94 kN	4.77 kN	CNC mini tải nặng, hệ thống XYZ
MGN12H	12	13	45.2	2.26 kN	3.65 kN	Tải cao hơn MGN12C, giảm độ võng
MGN15H	15	16	50.8	3.43 kN	5.64 kN	Tải cao, phù hợp máy chạy liên tục

4) Danh Sách Mã Sản Phẩm MGN

Ray: MGN5, MGN7, MGN9, MGN12, MGN15 (cắt theo kích thước yêu cầu).

Block C (ngắn): MGN05C, MGN07C, MGN09C, MGN12C, MGN15C

Block H (dài): MGN07H, MGN09H, MGN12H, MGN15H

Ví dụ: MGN12H-Z1-H – block MGN12H, preload trung bình Z1, cấp chính xác H (High).

5) Ứng Dụng Khuyến Nghị

Ngành in 3D: dẫn hướng cho trục X/Y, chuyển động mượt, độ ồn thấp.
Ngành điện tử: pick-and-place, SMT, di chuyển đầu hàn chính xác.
Robot & tự động hóa: cánh tay robot nhỏ, cơ cấu di chuyển tuyến tính.
Y tế & phòng lab: thiết bị phân tích mẫu, kính hiển vi tự động, máy xét nghiệm.
Máy đo kiểm & kiểm định: hệ trượt chuẩn xác, bàn XYZ di chuyển chính xác cao.
