Tính năng nổi bật:

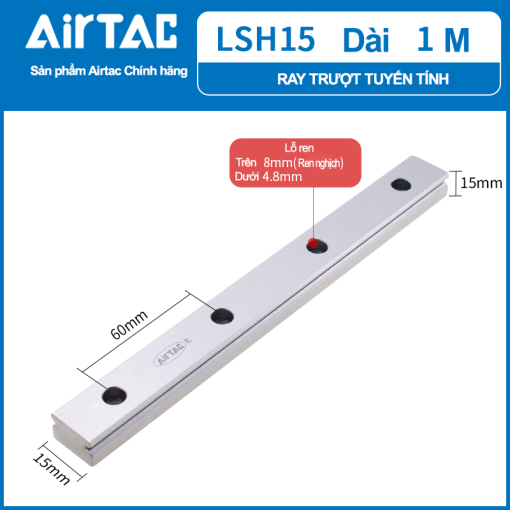

Ray trượt vuông Airtac LSH15

Ray trượt vuông Airtac LSH15 thuộc dòng dẫn hướng bi trượt chính xác cao, kích thước 15 mm nhỏ gọn, ma sát thấp, độ cứng vững tốt và độ chính xác ổn định. Sản phẩm phù hợp cho máy CNC mini, thiết bị tự động hóa, robot công nghiệp và các ứng dụng yêu cầu sự gọn nhẹ nhưng vận hành bền bỉ. Dòng LSH15 của Airtac có tính năng tương đương với Hiwin HGH15, dễ dàng thay thế trong nhiều hệ thống cơ khí.

Ray trượt vuông tiêu chuẩn (4m) LSH15RLx4000N ( HGR15R 4000C )

Thương hiệu: Mã sản phẩm: Tình trạng: Còn hàng

Danh mục: Ray trượt vuông LSH15RL - Airtac ( HGWR - HGR) Thẻ: con trượt LSH15 Airtac, linear guide Airtac LSH15, mã thay thế Hiwin HGH series, ray bi trượt Airtac LSH, ray dẫn hướng Airtac LSH series, ray trượt Airtac LSH15, ray trượt Airtac LSH15 tương đương Hiwin HGH15, ray trượt CNC Airtac LSH15, ray trượt vuông Airtac, ray trượt vuông HGH Hiwin và LSH Airtac, thanh ray trượt vuông Airtac 15

Mua ngay Gọi điện xác nhận và giao hàng tận nơi

Hotline 0877900199 (8:00 - 21:00)

Thông tin sản phẩm

Ray trượt Airtac – Thanh ray dẫn hướng LSH, LSD, LRM, LRW chính hãng

1) Giới thiệu

Trong hệ thống ray trượt tuyến tính Airtac, bộ phận ray (thanh dẫn hướng) là chi tiết giúp con trượt di chuyển tuyến tính ổn định. Ray được gia công chính xác, làm từ thép hợp kim, bề mặt xử lý chống mài mòn.

LSH – Ray tiêu chuẩn
LSD – Ray thân thấp
LRM – Ray mini
LRW – Ray thân rộng

📑 Catalog chính hãng Airtac:
Catalog dòng LSH (PDF)
Catalog dòng LSD (PDF)
Catalog dòng LRM (PDF)
Catalog dòng LRW (PDF)

2) Đặc điểm chung

Biên dạng rãnh bi 4 hàng góc 45° → chịu tải đa hướng.
Cấp chính xác: N (thường) / H (cao).
Chiều dài: 40 – 2000 mm (có thể cắt theo yêu cầu).
Kiểu lắp: bắt vít từ trên xuống (Top-mount) hoặc từ dưới lên (Bottom-mount).
Tùy chọn phủ mạ đen chống gỉ (black chrome) cho dòng LRW.

3) Cấu trúc mã sản phẩm ray Airtac

Công thức:
[Dòng sản phẩm] [Xử lý bề mặt] [Chiều rộng ray] RLX[Chiều dài / Thông số lỗ] – [Cấp chính xác] – [Mã nhóm] – [Kiểu lắp]

Thành phần	Ký hiệu / Ý nghĩa
Dòng sản phẩm	LSH, LSD, LRM, LRW
Xử lý bề mặt	Trống = không phủ; B = mạ đen chống gỉ (chỉ LRW)
Chiều rộng ray	7–15 mm (LRM), 15–35 mm (LSH/LSD), 14–42 mm (LRW)
Chiều dài ray	Ví dụ: RLX2000 = 2000 mm; RLX40–S5 = 40 mm, khoảng lỗ S5 tùy chỉnh
Cấp chính xác	N = thường; H = cao
Mã nhóm	D (dùng ghép con trượt theo tải sơ bộ/preload)
Kiểu lắp	Trống = bắt vít từ trên; T = bắt vít từ dưới

4) Bảng tóm tắt ray Airtac

Dòng sản phẩm	Chiều rộng ray (mm)	Chiều dài ray	Cấp chính xác	Xử lý bề mặt	Kiểu lắp	Ứng dụng chính
LSH (Tiêu chuẩn)	15 – 35	100 – 2000 mm	N / H	Không phủ	Trên / Dưới	CNC, robot, dây chuyền tải nặng
LSD (Thân thấp)	15 – 35	100 – 2000 mm	N / H	Không phủ	Trên / Dưới	Máy in 3D, điện tử, tự động hóa nhỏ gọn
LRM (Mini)	7 / 9 / 12 / 15	40 – 1000 mm	N / H	Không phủ	Trên / Dưới	Thiết bị quang học, PCB, y tế
LRW (Thân rộng)	14 / 18 / 24 / 42	40 – 2000 mm	N / H	Không phủ / mạ đen	Trên / Dưới	CNC tải nặng, robot, công nghiệp lớn

5) Ví dụ mã sản phẩm thực tế

LSH25 RLX1500 – H – D – T → Ray LSH rộng 25 mm, dài 1500 mm, độ chính xác cao, preload D, bắt vít từ dưới.
LSD20 RLX800 – N – D → Ray LSD rộng 20 mm, dài 800 mm, độ chính xác thường, preload D, bắt vít từ trên.
LRM12 RLX300 – H – D – T → Ray LRM rộng 12 mm, dài 300 mm, độ chính xác cao, preload D, bắt vít từ dưới.
LRW15B RLX1200 – H – D – T → Ray LRW rộng 42 mm, phủ mạ đen, dài 1200 mm, độ chính xác cao, preload D, bắt vít từ dưới.

6) So sánh các dòng ray Airtac

Dòng	Đặc điểm	Ưu điểm	Hạn chế	Ứng dụng phù hợp
LSH	Ray tiêu chuẩn, thân vuông	Đa dụng, chịu tải cao	Kích thước lớn	CNC, robot, dây chuyền
LSD	Ray thân thấp	Gọn, tiết kiệm không gian	Chịu tải kém hơn LSH	Máy in 3D, điện tử
LRM	Ray mini	Nhỏ nhẹ, độ chính xác cao	Tải thấp	Đo lường, quang học, y tế
LRW	Ray thân rộng	Rất cứng, chịu tải cực lớn, có phủ chống gỉ	Giá cao hơn	Robot, CNC tải nặng
