Con trượt vuông Hiwin HGH (HG Series)

Con trượt vuông Hiwin HGH thuộc dòng HG Series, thiết kế dạng tiêu chuẩn (standard block) với khả năng chịu tải nặng, độ cứng vững cao và tuổi thọ dài. Sản phẩm hỗ trợ tải trọng đều theo 4 hướng, chuyển động mượt, ma sát thấp và dễ lắp đặt. Dòng HGH của Hiwin được ứng dụng rộng rãi trong máy CNC, máy công cụ, robot công nghiệp và các dây chuyền tự động hóa yêu cầu độ ổn định và độ chính xác cao.

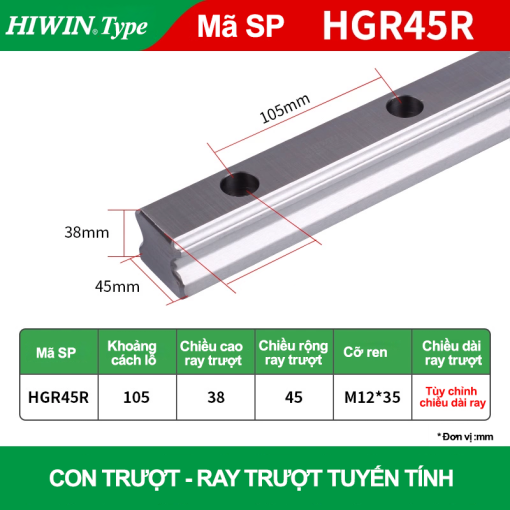

Ray trượt vuông tiêu chuẩn HGR45

Thương hiệu: Mã sản phẩm: Tình trạng: Còn hàng

Danh mục: Ray trượt dòng HGR Thẻ: block tiêu chuẩn Hiwin HGH, con trượt Hiwin HG series, con trượt vuông Hiwin HGH, dẫn hướng bi vuông Hiwin, HGH standard block, Hiwin HG series, linear guide Hiwin HGH, ray trượt Hiwin HGH

Giá chỉ còn: 1 ₫ 2 ₫ -50%

(Tiết kiệm: 1 ₫)

KHUYẾN MÃI - ƯU ĐÃI

Combo khuyến mãi: mua 3 bi trượt giảm 3% tổng đơn.
Giảm thêm tối đa 3% (áp dụng đại lý) khi thanh toán ngay .
Tặng voucher 50K khi mua từ 1500k bi trượt vuông Airtac.
Tặng voucher 100K khi mua từ 2000k sản phẩm Airtac.
Săn siêu KM trên livestream fanpage, tiktok Shop

Mua ngay Gọi điện xác nhận và giao hàng tận nơi

Hotline 0877900199 (8:00 - 21:00)

Thông tin sản phẩm

Ray Trượt Vuông Hiwin HGH – Giải Pháp Dẫn Hướng Chính Xác & Bền Bỉ Cho Máy CNC

Hình Ảnh Sản Phẩm Minh Họa

Bộ ray và block HGH Hiwin – cấu tạo tiêu chuẩn.

Block HGH20CA gắn trên ray HGR20 – hình ảnh thực tế.

Block HGH35CA kèm hộp đóng gói chính hãng.

Bảng kích thước tiêu chuẩn HG Series (CA & HA).

1. Giới Thiệu Chung

Ray trượt vuông Hiwin HG series (HGH type) là giải pháp dẫn hướng tuyến tính cao cấp được thiết kế cho các ứng dụng yêu cầu độ chính xác và tải trọng cao. Với cấu tạo 4 hàng bi tiếp xúc góc 45°, sản phẩm đảm bảo phân phối tải đồng đều theo cả 4 hướng, hạn chế biến dạng, giảm rung động và duy trì độ chính xác lâu dài.
Dòng HGH được ứng dụng rộng rãi trong ngành cơ khí chính xác, chế tạo máy CNC, dây chuyền tự động hóa, máy in 3D, robot công nghiệp cần dẫn hướng mượt mà, tuổi thọ cao.

2. Ưu Điểm Nổi Bật

Độ chính xác cao: Sai số định vị thấp, chuyển động tuyến tính mượt mà.
Khả năng chịu tải vượt trội: Tải động lên đến hơn 70 kN (tùy model).
Độ cứng vững lớn: Chịu được mô-men xoắn cao, giảm rung lắc khi gia công tốc độ cao.
Ma sát thấp, tiếng ồn nhỏ: Giúp kéo dài tuổi thọ và tiết kiệm năng lượng.
Dễ bảo trì: Có vú bơm mỡ, tùy chọn bôi trơn lâu dài E2 giúp giảm tần suất bảo dưỡng.
Tùy chọn chống ăn mòn: Lớp phủ HICOAT CZS/CTS cho môi trường khắc nghiệt.

3. Tiêu Chuẩn Kỹ Thuật

Thông số	Giá trị
Loại ray	HG Series (Heavy Load Ball Type)
Loại block	HGH..CA (mặt bích nhỏ), HGH..HA (mặt bích lớn)
Kích thước tiêu chuẩn	HGH15 – HGH65
Cấp chính xác	C (Tiêu chuẩn), H, P, SP, UP
Preload	Z0 (nhẹ), ZA (trung bình), ZB (cao)
Tải động (C)	14.7 kN → >70 kN
Tải tĩnh (C₀)	23.47 kN → >120 kN
Bôi trơn	Mỡ tiêu chuẩn, tùy chọn E2
