Tính năng nổi bật:

Vòng bi chặn trục (Thrust Ball Bearing) là loại bi đỡ 1 dãy hoặc 2 dãy chuyên chịu tải dọc trục (theo phương song song với trục quay).
Các dòng phổ biến gồm 511xx, 512xx, 513xx, 514xx, phân loại theo khả năng chịu tải.
Bài viết này giúp bạn hiểu rõ cấu tạo, cách chọn và tra cứu bảng mã chi tiết của từng dòng 511xx–514xx,
cùng các biến thể S-series (inox) và F-series (có bích đỡ).

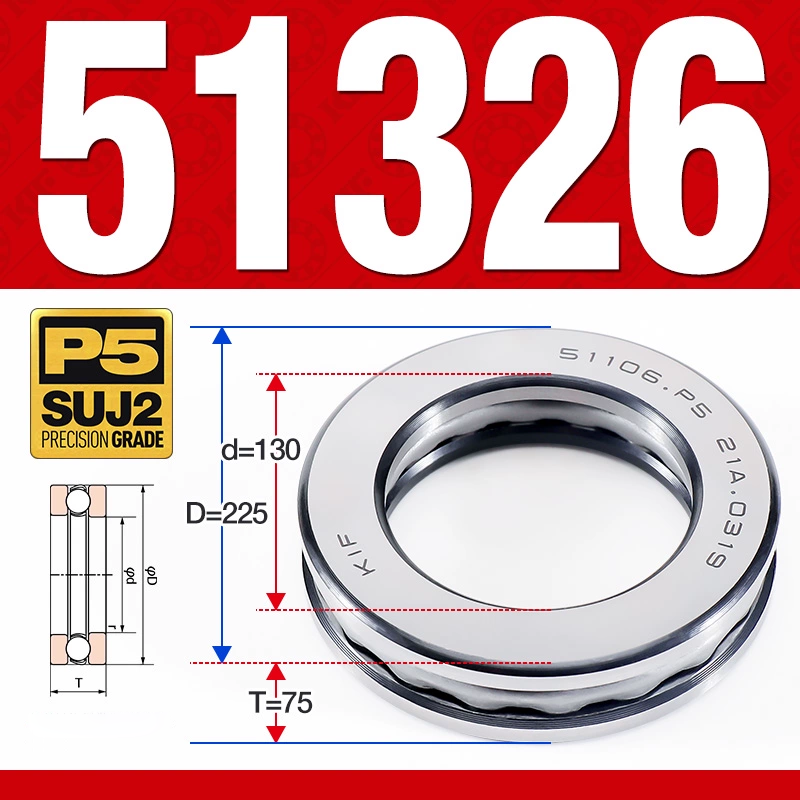

Vòng bi – bạc đạn 51326 (Chặn trục – 13022575 mm)

Thương hiệu: Mã sản phẩm: Tình trạng: Còn hàng

Danh mục: Vòng bi 513xx chi tiết Thẻ: 511xx, 512xx, 513xx, 514xx, 514xx | Bi chặn 1 dãy chịu tải dọc trục cao | CNC Motion <meta name="description" content="Vòng bi chặn trục dòng 511xx, 514xx | CNC Motion" /> <meta property="og:description" content="Tổng hợp thông tin, 514xx chịu tải dọc trục cao, Arial, bạc đạn chặn trục, bảng mã chi tiết, bi chặn 1 dãy, bi chặn 1 dãy hoặc 2 dãy. Có biến thể inox S511xx–S514xx và có bích F511xx–F512xx. Bảng mã chi tiết, cách chọn và ứng dụng thực tế. Cung cấp chính hãng tại CNC Motion." /> <meta name="keywords" content="vòng bi chặn trục, cấu tạo, Cr/C0, F511xx, F512xx, S511xx, S512xx, S513xx, S514xx, sans-serif;">, thrust ball bearing, vòng bi 511xx, vòng bi 512xx, vòng bi 513xx, vòng bi 514xx, Vòng bi chặn trục | Dòng 511xx, vòng bi chịu tải dọc trục, vòng bi CNC Motion

Mua ngay Gọi điện xác nhận và giao hàng tận nơi

Hotline 0877900199 (8:00 - 21:00)

Thông tin sản phẩm

Vòng bi chặn trục (Thrust Ball Bearing) là loại bi chặn 1 dãy/2 dãy chuyên chịu tải dọc trục (axial) theo phương song song trục quay.

Nhóm sản phẩm tiêu chuẩn gồm 511xx, 512xx, 513xx, 514xx – sắp xếp theo mức tải từ thấp đến rất cao. Bài viết này cung cấp 4 bảng mã chi tiết đầy đủ (kích thước d×D×B, biến thể, Cr/C0 tham khảo) cùng hướng dẫn chọn, ứng dụng, FAQ và CTA tải catalog – sẵn sàng để bạn tra cứu, thay thế và đặt hàng nhanh tại CNC Motion.

Vòng bi chặn trục | Dòng 511xx, 512xx, 513xx, 514xx | Bi chặn 1 dãy chịu tải dọc trục cao | CNC Motion

Thiết kế chuyên dụng cho tải dọc trục – chạy êm, ma sát thấp, dễ bảo trì.
Phân hạng tải: 511xx (nhẹ) → 512xx (trung bình) → 513xx (cao) → 514xx (rất cao).
Biến thể: Open/ZZ, S… (inox chống gỉ: S511xx–S514xx), F… (có bích đỡ: F511xx–F512xx).
Ứng dụng: trục đứng, máy ép, bơm, vít me, bàn xoay CNC, robot, tuabin, cơ cấu chặn hướng trục.

📞 Gọi: 0877.900.199 💬 Chat Zalo ⬇️ Tải catalog

Website: cncmotion.vn • Gửi mã/ứng dụng để được tư vấn và báo giá trong ngày.

Ảnh minh họa: Vòng bi chặn trục (Thrust Ball Bearings) – các dòng 511xx đến 514xx

Cấu tạo & nguyên lý hoạt động

Vòng bi chặn trục gồm ba cụm cơ bản: vòng chặn trục (shaft washer), vòng tựa (housing washer) và cụm bi + cage ở giữa. Rãnh lăn được tối ưu để truyền lực dọc trục, nhờ đó:

Hấp thụ tải theo phương song song trục quay, không dùng để chịu tải kính.
Ma sát thấp, chạy êm – phù hợp các cụm quay có lực chặn theo trục.
Có thể lắp kết hợp với ổ rãnh sâu/tiếp xúc góc để định vị kính (radial).

Lưu ý: chọn đúng chiều chịu lực (1 chiều/2 chiều nếu dùng kết hợp), dung sai lắp và độ phẳng bề tựa để tránh tải lệch/điểm – yếu tố làm giảm mạnh tuổi thọ.

Phân loại theo dãy tải: 511xx → 514xx

511xx – tải nhẹ đến trung bình

Thiết kế 1 dãy bi chặn, cấu trúc gọn, tốc độ cao. Thường dùng ở motor nhỏ, bơm mini, bàn quay tải nhẹ.

512xx – tải trung bình đến cao

Bi lớn hơn, vòng dày hơn → tải dọc trục tăng. Dùng cho trục đứng, bơm công nghiệp, vít me tải vừa/cao.

513xx – 2 dãy bi chặn, tải cao

Hai dãy bi song song tạo khả năng chịu tải dọc trục lớn, độ cứng vững trục tốt hơn 511xx/512xx.

514xx – 2 dãy bi chặn, tải rất cao

Bi to, vòng chặn dày, dùng cho máy ép, cơ cấu lực lớn, tuabin – nơi lực dọc trục rất lớn và liên tục.

So sánh nhanh 4 dòng 511xx – 514xx

Dòng	Cấu trúc	Số dãy bi	Khả năng tải dọc trục	Tốc độ	Ứng dụng
511xx	Chặn 1 dãy	1	Thấp–Trung bình	Cao	Motor nhỏ, bàn quay nhẹ
512xx	Chặn 1 dãy – bi lớn	1	Trung bình–Cao	Trung bình	Bơm, trục đứng, vít me
513xx	Chặn 2 dãy	2	Cao	Vừa	Máy ép, cơ cấu lực
514xx	Chặn 2 dãy – vòng dày	2	Rất cao	Thấp hơn	Công nghiệp nặng

Cách chọn nhanh theo tải – tốc độ – môi trường – kiểu lắp

Tải dọc trục thấp/nhẹ → 511xx; trung bình/cao → 512xx/513xx; rất cao/ổn định lâu dài → 514xx.
Tốc độ ưu tiên → 511xx/512xx (ma sát thấp); 2 dãy 513xx/514xx ưu tiên tải thay vì tốc độ.
Môi trường ẩm/ăn mòn → S… inox (S511xx–S514xx).
Kiểu lắp cần bích tựa mép/mặt trước → F511xx–F512xx (có bích đỡ).
Định vị kính (radial) vẫn cần ổ rãnh sâu/tiếp xúc góc khác – vòng bi chặn trục không chịu tải kính.

Bảng mã chi tiết – 511xx (tải nhẹ đến trung bình)

Kích thước (mm) và tải Cr/C0 (kN) dưới đây là tham khảo phổ biến theo tiêu chuẩn quốc tế; có thể dao động nhẹ tùy hãng/cấp chính xác/mỡ bôi trơn. Vui lòng đối chiếu catalog hãng khi chốt model.

Mã	Kích thước (d×D×B) mm	Biến thể	Cr/C0 (kN)	Ứng dụng gợi ý
51101	12×26×9	Open, ZZ, S51101	6.0 / 4.6	Bàn quay nhỏ, cơ cấu chặn nhẹ
51102	15×28×9	Open, ZZ, S51102	6.6 / 5.1	Trục đứng mini
51103	17×30×9	Open, ZZ, S51103	7.1 / 5.6	Motor nhỏ
51104	20×35×10	Open, ZZ, S51104	8.8 / 7.3	Vít me mini
51105	25×42×11	Open, ZZ, S51105, F51105	10.4 / 8.8	Bơm nhẹ, bàn quay
51106	30×47×11	Open, ZZ, S51106, F51106	11.5 / 9.8	Trục đứng nhỏ
51107	35×52×12	Open, ZZ, S51107, F51107	12.3 / 10.4	Trục ép nhẹ
51108	40×60×13	Open, ZZ, S51108	16.0 / 13.5	Bơm vừa
51109	45×65×14	Open, ZZ, S51109	18.0 / 15.5	Cơ cấu chặn trục
51110	50×70×14	Open, ZZ, S51110	19.5 / 17.0	Máy công nghiệp nhẹ
51111	55×78×16	Open, ZZ, S51111	25.0 / 21.0	Trục đứng – tải vừa
51112	60×85×17	Open, ZZ, S51112	28.0 / 24.0	Bàn xoay máy
51113	65×90×18	Open, ZZ, S51113	30.0 / 26.0	Cơ cấu tịnh tiến
51114	70×95×18	Open, ZZ, S51114	31.5 / 27.0	Máy ép nhỏ
51115	75×100×19	Open, ZZ, S51115	33.0 / 29.0	Motor công nghiệp
51116	80×105×19	Open, ZZ, S51116	34.5 / 30.5	Trục đứng – bền
51117	85×110×19	Open, ZZ, S51117	36.0 / 32.0	Cơ cấu chặn vừa
51118	90×120×22	Open, ZZ, S51118	45.0 / 39.0	Bơm đứng
51119	95×135×25	Open, ZZ, S51119	56.0 / 48.0	Máy công nghiệp
51120	100×135×25	Open, ZZ, S51120	58.0 / 50.0	Cụm chặn trục lớn

Bảng mã chi tiết – 512xx (tải trung bình đến cao)

Dòng 512xx có bi lớn hơn và vòng dày hơn 511xx → tải dọc trục tăng. Dữ liệu Cr/C0 là tham khảo, vui lòng đối chiếu catalog khi thiết kế.

Mã	Kích thước (d×D×B) mm	Biến thể	Cr/C0 (kN)	Ứng dụng gợi ý
51201	12×28×11	Open, ZZ, S51201	8.0 / 6.5	Cơ cấu chặn nhẹ
51202	15×32×12	Open, ZZ, S51202	9.4 / 7.8	Bơm/động cơ nhỏ
51203	17×35×12	Open, ZZ, S51203	10.2 / 8.4	Trục đứng nhẹ
51204	20×40×14	Open, ZZ, S51204	12.6 / 10.4	Vít me
51205	25×47×15	Open, ZZ, S51205, F51205	16.5 / 13.5	Bơm vừa
51206	30×52×16	Open, ZZ, S51206, F51206	19.2 / 16.0	Trục ép vừa
51207	35×62×18	Open, ZZ, S51207	24.5 / 21.0	Máy công nghiệp nhẹ
51208	40×68×19	Open, ZZ, S51208, F51208	28.0 / 24.0	Bơm công nghiệp
51209	45×73×20	Open, ZZ, S51209	30.0 / 26.0	Trục đứng vừa
51210	50×78×22	Open, ZZ, S51210	33.5 / 29.0	Máy ép
51211	55×90×25	Open, ZZ, S51211	45.0 / 38.0	Cụm chặn tải
51212	60×95×26	Open, ZZ, S51212	48.0 / 41.0	Cơ cấu lực
51213	65×100×27	Open, ZZ, S51213	51.0 / 44.0	Máy nặng vừa
51214	70×105×27	Open, ZZ, S51214	53.0 / 46.0	Bơm lớn
51215	75×110×27	Open, ZZ, S51215	55.0 / 48.0	Trục đứng lớn
51216	80×115×28	Open, ZZ, S51216	57.0 / 50.0	Công nghiệp vừa
51217	85×125×31	Open, ZZ, S51217	66.0 / 58.0	Cụm lực lớn
51218	90×135×35	Open, ZZ, S51218	78.0 / 70.0	Máy ép lớn
51219	95×145×35	Open, ZZ, S51219	82.0 / 74.0	Hệ thống nặng
51220	100×150×38	Open, ZZ, S51220	90.0 / 80.0	Tải dọc trục cao

Bảng mã chi tiết – 513xx (2 dãy, tải cao)

Dòng 513xx sử dụng hai dãy bi chặn song song, tối ưu chịu tải dọc trục lớn một chiều. Kiểm tra giới hạn tốc độ theo từng hãng trước khi vận hành ở RPM cao.

Mã	Kích thước (d×D×B) mm	Biến thể	Cr/C0 (kN)	Ứng dụng gợi ý
51305	25×52×18	Open, ZZ, S51305	21.0 / 18.0	Trục ép vừa
51306	30×60×21	Open, ZZ, S51306	28.0 / 24.0	Máy công nghiệp
51307	35×68×24	Open, ZZ, S51307	36.0 / 31.0	Vít me tải
51308	40×78×26	Open, ZZ, S51308	43.0 / 37.0	Máy ép
51309	45×85×28	Open, ZZ, S51309	50.0 / 43.0	Bơm công nghiệp
51310	50×95×31	Open, ZZ, S51310	60.0 / 52.0	Cụm chặn lớn
51311	55×105×35	Open, ZZ, S51311	72.0 / 62.0	Trục đứng nặng
51312	60×110×35	Open, ZZ, S51312	76.0 / 66.0	Bàn xoay máy
51313	65×115×36	Open, ZZ, S51313	80.0 / 70.0	Cơ cấu lực
51314	70×125×40	Open, ZZ, S51314	95.0 / 84.0	Máy ép lớn
51315	75×135×44	Open, ZZ, S51315	112.0 / 98.0	Tải dọc trục cao
51316	80×140×44	Open, ZZ, S51316	116.0 / 102.0	Công nghiệp nặng
51317	85×150×49	Open, ZZ, S51317	132.0 / 116.0	Trục lực lớn
51318	90×155×50	Open, ZZ, S51318	138.0 / 122.0	Bơm lớn
51319	95×165×55	Open, ZZ, S51319	152.0 / 134.0	Máy ép nặng
51320	100×170×55	Open, ZZ, S51320	158.0 / 140.0	Cụm chặn rất lớn

Bảng mã chi tiết – 514xx (2 dãy, tải rất cao)

Dòng 514xx dành cho tải dọc trục cực lớn, vòng dày, bi to, thích hợp môi trường tải liên tục. Kiểm tra điều kiện bôi trơn & làm mát.

Mã	Kích thước (d×D×B) mm	Biến thể	Cr/C0 (kN)	Ứng dụng gợi ý
51405	25×60×24	Open, ZZ, S51405	42.0 / 36.0	Máy ép vừa
51406	30×70×28	Open, ZZ, S51406	55.0 / 48.0	Bơm công nghiệp
51407	35×80×32	Open, ZZ, S51407	70.0 / 62.0	Trục đứng lớn
51408	40×90×36	Open, ZZ, S51408	92.0 / 82.0	Máy ép lớn
51409	45×100×39	Open, ZZ, S51409	108.0 / 96.0	Cơ cấu lực rất cao
51410	50×110×43	Open, ZZ, S51410	128.0 / 114.0	Tuabin/bơm
51411	55×120×48	Open, ZZ, S51411	155.0 / 138.0	Công nghiệp nặng
51412	60×130×51	Open, ZZ, S51412	170.0 / 152.0	Máy ép cực lớn
51413	65×140×56	Open, ZZ, S51413	190.0 / 170.0	Cụm chặn rất nặng
51414	70×150×60	Open, ZZ, S51414	212.0 / 190.0	Hệ thống ép liên tục
51415	75×160×65	Open, ZZ, S51415	238.0 / 214.0	Trục đứng siêu nặng
51416	80×170×68	Open, ZZ, S51416	256.0 / 230.0	Bơm/tuabin công suất lớn
51417	85×180×72	Open, ZZ, S51417	280.0 / 252.0	Cơ cấu lực cực lớn
51418	90×190×77	Open, ZZ, S51418	308.0 / 278.0	Máy ép công nghiệp
51419	95×200×82	Open, ZZ, S51419	336.0 / 304.0	Hệ thống tải trục rất cao
51420	100×210×87	Open, ZZ, S51420	365.0 / 330.0	Công nghiệp nặng liên tục

* Toàn bộ giá trị tải Cr/C0 trong 4 bảng chỉ nhằm mục đích tham khảo – có thể khác nhau theo hãng (NSK/NTN/SKF/…) và cấu hình cụ thể (cage, mỡ, cấp chính xác). Luôn tra đúng catalog của hãng bạn sử dụng trước khi chốt mã.

Ứng dụng theo ngành (gợi ý chọn mã)

Bơm – Tuabin – Motor đứng

Tải vừa: 51206–51210 (ZZ/RS, tùy môi trường)
Tải cao/ổn định: 51310–51316 (Open/ZZ)
Môi trường ẩm/ăn mòn: S512xx, S513xx

Máy ép – Cơ cấu lực

Tải trung bình: 51210–51216
Tải cao: 51314–51320
Tải rất cao: 51410–51420

Vít me – Bàn xoay CNC – Robot

Gọn – tốc độ vừa: 51105–51110 (ZZ)
Độ cứng lớn hơn: 51206–51212
Độ ổn định tải cao: 51308–51312

Thực phẩm – Y tế – Ngoài trời

Inox chống gỉ: S511xx–S514xx
Kín tốt hơn (bụi/ẩm): ưu tiên RS/2RS nếu hãng cung cấp

Hình ảnh minh họa từng nhóm

Thrust bearing 513xx — 513xx – 2 dãy, tải cao

Lắp đặt & bảo dưỡng để đạt tuổi thọ tối đa

Chuẩn bị bề mặt tựa phẳng, sạch; kiểm tra độ vuông góc giữa mặt tựa và trục.
Lắp đúng chiều vòng chặn trục/vòng tựa; không truyền lực qua bi khi ép lắp.
Chọn mỡ/dầu bôi trơn phù hợp nhiệt độ – tải; bố trí thông thoáng/làm mát khi tải lớn.
Chạy rà tải thấp → kiểm tra nhiệt/tiếng ồn → nâng dần tải đến định mức.
Bảo dưỡng định kỳ: vệ sinh, bổ sung mỡ, thay khi phát hiện mạt kim loại hoặc tiếng ồn bất thường.

Mẹo: với vỏ mỏng hoặc cần lắp từ mặt trước, sử dụng phiên bản F511xx–F512xx (có bích) để định vị mép nhanh, ổn định hướng trục.

Câu hỏi thường gặp (FAQ)

Vòng bi chặn trục có chịu tải kính (radial) được không?

Không. Cấu trúc rãnh của bi chặn trục chỉ để chịu dọc trục. Hãy lắp thêm ổ rãnh sâu/tiếp xúc góc để chịu tải kính.

Chọn 511xx, 512xx, 513xx hay 514xx?

Theo mức tải dọc trục và tốc độ: 511xx (nhẹ) → 512xx (trung bình) → 513xx (cao, 2 dãy) → 514xx (rất cao, 2 dãy – vòng dày).

Cr/C0 trong bảng có dùng để tính chọn cuối cùng?

Không. Đây là giá trị tham khảo. Khi thiết kế, luôn tra catalog chính hãng (NSK/NTN/SKF/…) cho đúng cấp chính xác, cage và bôi trơn.

Tải catalog & tư vấn kỹ thuật

Nhấn để tải: Catalog vòng bi chặn trục (PDF)

📞 Gọi 0877.900.199 💬 Chat Zalo 📄 Nhận báo giá trong ngày

Lưu ý: Kích thước và tải trọng có thể khác theo hãng/phiên bản. Luôn gửi mã đang dùng hoặc yêu cầu tải/tốc độ để CNC Motion đề xuất đúng model.
