Tính năng nổi bật:

Vòng bi rãnh sâu 2 dãy (Double Row Deep Groove Ball Bearing) là giải pháp tối ưu khi cần chịu tải hướng kính lớn,
có khả năng chịu tải dọc trục hai chiều ở mức vừa, đồng thời đảm bảo độ cứng vững cao hơn so với rãnh sâu 1 dãy.
Hai dãy phổ biến nhất là 622xx và 623xx: 622xx cân đối giữa kích thước và tải, 623xx tăng bề rộng – tăng tải & độ cứng.
Bài viết cung cấp 2 bảng mã chi tiết đầy đủ (62200–62220 và 62300–62320), hướng dẫn chọn, ứng dụng theo ngành, FAQ, cùng CTA tải catalog.

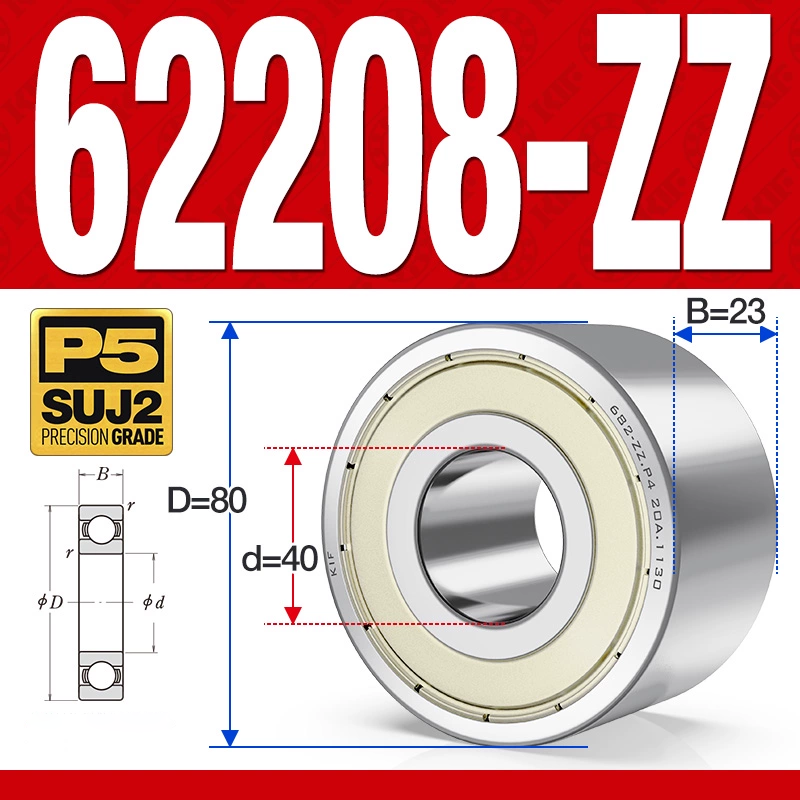

Vòng bibạc đạn 62208-ZZ (Bi cầu 2 dãyPhớt kim loại408023 mm)

Thương hiệu: Mã sản phẩm: Tình trạng: Còn hàng

1 ₫

Mua ngay Gọi điện xác nhận và giao hàng tận nơi

Hotline 0877.900.299 (8:00 - 21:00)

Thông tin sản phẩm

Vòng bi rãnh sâu 2 dãy (Double Row Deep Groove Ball Bearing) là giải pháp tối ưu khi cần chịu tải hướng kính lớn,

có khả năng chịu tải dọc trục hai chiều ở mức vừa, đồng thời đảm bảo độ cứng vững cao hơn so với rãnh sâu 1 dãy. Hai dãy phổ biến nhất là 622xx và 623xx: 622xx cân đối giữa kích thước và tải, 623xx tăng bề rộng – tăng tải & độ cứng. Bài viết cung cấp 2 bảng mã chi tiết đầy đủ (62200–62220 và 62300–62320), hướng dẫn chọn, ứng dụng theo ngành, FAQ, cùng CTA tải catalog.

Vòng bi rãnh sâu 2 dãy | Dòng 622xx – 623xx | Bi chịu tải lớn, độ cứng cao | CNC Motion

Hai dãy bi → tải kính cao, chịu dọc trục 2 chiều tốt hơn 1 dãy, độ cứng vững vượt trội.
622xx: kích thước gọn, tốc độ tốt, cân bằng giữa tải và không gian lắp.
623xx: bề rộng lớn → tải & độ cứng cao hơn, phù hợp cụm trục nặng.
Biến thể: Open, ZZ, RS/2RS, S… (inox: S622xx–S623xx), F… (có bích: F622xx–F623xx).

📞 Gọi: 0877.900.299 💬 Chat Zalo ⬇️ Tải catalog

Website: cncmotion.vn • Cần thay thế theo mã/ứng dụng? Gửi yêu cầu để được đề xuất nhanh.

Ảnh minh họa: Double Row Deep Groove – 622xx & 623xx

Cấu tạo & nguyên lý hoạt động

Vòng bi rãnh sâu 2 dãy dùng hai đường rãnh đối xứng trên vòng trong/ngoài, kết hợp hai dãy bi và cage dẫn hướng. So với rãnh sâu 1 dãy (62xx/63xx/68xx/69xx), phiên bản 2 dãy tăng số lượng bi → khả năng chịu tải kính cao, độ cứng vững hướng trục tốt hơn, đồng thời chịu tải dọc trục 2 chiều nhờ bố trí tiếp xúc đối xứng. Nhược điểm chính là tốc độ giới hạn thường thấp hơn 1 dãy và yêu cầu căn chỉnh tốt để tránh quá tải điểm.

Tải kính (radial): rất tốt – phù hợp trục chịu tải nặng/cứng vững yêu cầu cao.
Tải dọc trục (axial): chịu được hai chiều ở mức vừa đến cao (phụ thuộc dòng/kiểu nắp/phớt).
Tốc độ: thấp hơn rãnh sâu 1 dãy cùng cỡ; cần theo dõi nhiệt – bôi trơn đúng.
Lắp đặt: ưu tiên đồng tâm; đối với vỏ mỏng hoặc yêu cầu lắp nhanh, cân nhắc F… (có bích).

Phân loại: 622xx và 623xx – khác nhau ở đâu?

Dòng 622xx – cân đối giữa kích thước & tải

Độ rộng vừa phải, tốc độ giới hạn khá tốt trong nhóm 2 dãy. Phù hợp motor, bơm, hộp số, băng tải có tải kính lớn nhưng cần tiết kiệm không gian.

Dòng 623xx – bề rộng lớn hơn, tải & cứng vững cao

Tăng số lượng bi/bề rộng → tải cao hơn 622xx, độ cứng vững tốt – hợp công nghiệp nặng, trục chịu xung lực.

So sánh nhanh 622xx vs 623xx

Tiêu chí	622xx	623xx
Bề rộng – số bi	Vừa – đủ tải	Lớn hơn – tải & cứng vững cao
Tốc độ giới hạn	Nhỉnh hơn	Thấp hơn chút
Không gian lắp	Tiết kiệm hơn	Cần không gian rộng hơn
Ứng dụng	Motor/bơm/hộp số/băng tải	Công nghiệp nặng, trục xung lực

Cách chọn nhanh theo tải – tốc độ – môi trường – kiểu lắp

Tải kính cao, cần gọn: ưu tiên 622xx. Nếu tải rất cao hoặc rung/xung lực → 623xx.
Tốc độ cao hơn → 622xx; độ cứng vững cao hơn → 623xx.
Môi trường ẩm/ăn mòn → S622xx/S623xx (inox). Bụi/ẩm → chọn RS/2RS; sạch/tốc độ → ZZ.
Vỏ mỏng/lắp từ mặt trước → cân nhắc F622xx/F623xx (có bích) để định vị nhanh.

Bảng mã chi tiết – 622xx (Double Row Deep Groove – cân đối tải/kích thước)

Kích thước (mm) và tải Cr/C0 (kN) là tham khảo phổ biến theo tiêu chuẩn quốc tế; có thể khác tùy hãng/cấp chính xác/cage/bôi trơn. Vui lòng đối chiếu catalog chính hãng khi chốt.

Mã	Kích thước (d×D×B) mm	Biến thể	Cr/C0 (kN)	Ứng dụng gợi ý
62200	10×30×14	Open, ZZ, RS, S62200, F62200	6.8 / 3.4	Thiết bị nhỏ – tải kết hợp
62201	12×32×16	Open, ZZ, RS, S62201, F62201	8.2 / 4.3	Băng tải mini, hộp số nhỏ
62202	15×35×16	Open, ZZ, RS, S62202, F62202	10.5 / 5.6	Motor nhỏ – tải kính lớn
62203	17×40×18	Open, ZZ, RS, S62203, F62203	13.8 / 7.9	Máy công cụ nhẹ
62204	20×47×20.6	Open, ZZ, RS, S62204, F62204	19.6 / 11.8	Trục bơm – độ cứng tốt
62205	25×52×20.6	Open, ZZ, RS, S62205, F62205	23.0 / 14.7	Hộp số – tải kết hợp
62206	30×62×23.8	Open, ZZ, RS, S62206, F62206	31.0 / 19.8	Băng tải vừa, motor
62207	35×72×27	Open, ZZ, RS, S62207, F62207	41.0 / 26.5	Trục công nghiệp
62208	40×80×30	Open, ZZ, RS, S62208, F62208	50.0 / 33.0	Máy chế biến – tải vừa/cao
62209	45×85×30	Open, ZZ, RS, S62209, F62209	54.0 / 36.0	Trục đứng vừa
62210	50×90×30	Open, ZZ, RS, S62210, F62210	58.0 / 39.0	Bơm công nghiệp nhẹ
62211	55×100×33	Open, ZZ, RS, S62211, F62211	70.0 / 47.0	Hộp số – độ cứng cao
62212	60×110×35	Open, ZZ, RS, S62212, F62212	82.0 / 55.0	Băng tải nặng
62213	65×120×38	Open, ZZ, RS, S62213, F62213	95.0 / 64.0	Máy công nghiệp
62214	70×125×39	Open, ZZ, RS, S62214, F62214	102.0 / 69.0	Trục nặng – tốc độ vừa
62215	75×130×40	Open, ZZ, RS, S62215, F62215	108.0 / 74.0	Ứng dụng tải cao
62216	80×140×43	Open, ZZ, RS, S62216, F62216	122.0 / 84.0	Công nghiệp nặng
62217	85×150×45	Open, ZZ, RS, S62217, F62217	134.0 / 93.0	Trục tải lớn
62218	90×160×48	Open, ZZ, RS, S62218, F62218	148.0 / 102.0	Bơm/động cơ lớn
62219	95×170×49	Open, ZZ, RS, S62219, F62219	156.0 / 110.0	Máy nặng – ổn định
62220	100×180×52	Open, ZZ, RS, S62220, F62220	172.0 / 122.0	Cụm trục công suất lớn

Bảng mã chi tiết – 623xx (Double Row Deep Groove – bề rộng lớn, độ cứng cao)

Dòng 623xx tăng bề rộng & số bi, tập trung vào tải kính rất cao và độ cứng vững. Thông số Cr/C0 (kN) mang tính tham khảo – hãy tra catalog hãng để dùng khi thiết kế.

Mã	Kích thước (d×D×B) mm	Biến thể	Cr/C0 (kN)	Ứng dụng gợi ý
62300	10×35×18	Open, ZZ, RS, S62300, F62300	9.2 / 5.0	Thiết bị nhỏ – cứng vững cao
62301	12×37×19	Open, ZZ, RS, S62301, F62301	10.8 / 6.2	Băng tải mini nặng
62302	15×42×20	Open, ZZ, RS, S62302, F62302	13.6 / 8.0	Hộp số – tải cao
62303	17×47×22	Open, ZZ, RS, S62303, F62303	18.2 / 11.0	Motor – trục rung
62304	20×52×24	Open, ZZ, RS, S62304, F62304	24.6 / 15.6	Máy công cụ – ổ cứng
62305	25×62×26	Open, ZZ, RS, S62305, F62305	33.8 / 22.0	Băng tải nặng
62306	30×72×30	Open, ZZ, RS, S62306, F62306	46.0 / 30.0	Trục chịu xung lực
62307	35×80×32	Open, ZZ, RS, S62307, F62307	55.0 / 37.0	Máy chế biến – tải lớn
62308	40×90×34	Open, ZZ, RS, S62308, F62308	68.0 / 46.0	Hộp số công nghiệp
62309	45×100×36	Open, ZZ, RS, S62309, F62309	82.0 / 57.0	Trục đứng – độ cứng cao
62310	50×110×38	Open, ZZ, RS, S62310, F62310	96.0 / 67.0	Máy nặng – ổn định
62311	55×120×43	Open, ZZ, RS, S62311, F62311	116.0 / 82.0	Bơm – tải rất cao
62312	60×130×46	Open, ZZ, RS, S62312, F62312	130.0 / 92.0	Công nghiệp nặng
62313	65×140×48	Open, ZZ, RS, S62313, F62313	142.0 / 101.0	Trục tải cực lớn
62314	70×150×51	Open, ZZ, RS, S62314, F62314	158.0 / 112.0	Máy cán/ép
62315	75×160×55	Open, ZZ, RS, S62315, F62315	176.0 / 125.0	Trục rung/xung lực
62316	80×170×58	Open, ZZ, RS, S62316, F62316	190.0 / 136.0	Băng tải nặng
62317	85×180×60	Open, ZZ, RS, S62317, F62317	204.0 / 146.0	Máy công nghiệp lớn
62318	90×190×64	Open, ZZ, RS, S62318, F62318	226.0 / 162.0	Hộp số hạng nặng
62319	95×200×67	Open, ZZ, RS, S62319, F62319	244.0 / 176.0	Cụm trục công suất lớn
62320	100×215×73	Open, ZZ, RS, S62320, F62320	270.0 / 198.0	Công nghiệp nặng liên tục

* Tất cả giá trị Cr/C0 chỉ tham khảo điển hình. Hãy dùng catalog của hãng (NSK/NTN/SKF/...) và cấu hình cụ thể (cage, mỡ/dầu, cấp chính xác) khi tính chọn cuối.

Ứng dụng theo ngành & gợi ý lựa chọn nhanh

Cơ khí – Máy công cụ – Hộp số

Độ cứng tốt, gọn: 62205–62212 (ZZ cho tốc độ, RS cho bụi/ẩm).
Tải cao/ổn định: 62308–62316 (Open/ZZ), cân nhắc làm mát khi tốc độ lớn.

Băng tải – Mỏ – Xi măng

Tải nặng/xung lực: 62312–62320 (RS/2RS ưu tiên kín).
Môi trường ẩm/ăn mòn: S622xx/S623xx.

Motor – Bơm – Quạt công nghiệp

Gọn/tốc độ tốt: 62203–62210 (ZZ).
Độ cứng cao hơn: 62305–62312 (Open/ZZ).

Thực phẩm – Dược – Ngoài trời

Chống gỉ & vệ sinh: S622xx/S623xx (inox).
Rửa nước, hạt bụi mịn: RS/2RS, mỡ thực phẩm (H1) nếu yêu cầu.

Hình ảnh minh họa

Lắp đặt & bảo dưỡng để đạt tuổi thọ tối đa

Đảm bảo đồng tâm giữa trục & vỏ; dùng dụng cụ ép đúng vòng (ép vòng trong vào trục, ép vòng ngoài vào vỏ).
Chọn ZZ cho môi trường sạch/tốc độ cao; RS/2RS cho bụi/ẩm; S-series khi cần chống gỉ.
Thiết lập bôi trơn phù hợp (mỡ/dầu), kiểm soát nhiệt; có thể dùng máng dầu hoặc mỡ chịu nhiệt cho tải nặng.
Chạy rà tải thấp, theo dõi nhiệt/tiếng ồn/rung; tăng dần đến định mức khi thông số ổn định.
Bảo dưỡng định kỳ: vệ sinh, bổ sung mỡ, thay khi phát hiện mạt kim loại/tiếng ồn bất thường/độ rơ vượt chuẩn.

Mẹo: nếu vỏ mỏng hoặc cần lắp từ mặt trước, F622xx/F623xx giúp định vị mép nhanh, giảm sai số gá lắp.

Câu hỏi thường gặp (FAQ)

Vì sao chọn 2 dãy thay vì 1 dãy?

2 dãy cho tải kính lớn, chịu dọc trục hai chiều tốt hơn và độ cứng vững cao – phù hợp trục nặng/xung lực.

Khi nào chọn 623xx thay vì 622xx?

Khi cần tải rất cao hoặc độ cứng vững lớn hơn, không gian lắp cho phép bề rộng lớn → 623xx.

Cr/C0 trong bảng có dùng trực tiếp để thiết kế?

Không. Đây là giá trị tham khảo. Khi thiết kế, hãy dùng catalog chính hãng (NSK/NTN/SKF/...) đúng mã/cấp chính xác/bôi trơn.

Tải catalog & tư vấn kỹ thuật

Tải: Catalog vòng bi rãnh sâu 2 dãy 622xx – 623xx (PDF)

📞 Gọi 0877.900.299 💬 Chat Zalo 📄 Nhận báo giá trong ngày

Lưu ý: Kích thước & tải có thể chênh lệch theo hãng/phiên bản. Hãy gửi mã đang dùng hoặc yêu cầu tải/tốc độ để CNC Motion đề xuất đúng model.
