Tính năng nổi bật:

Vòng bi mini dòng 60x – 62x – 68x là loại bi rãnh sâu 1 dãy (Deep Groove Ball Bearing) có kích thước nhỏ,
ma sát thấp, chạy êm và tốc độ cao. Bao gồm các biến thể ZZ, RS, S60x/S62x/S68x (inox chống gỉ)
và F60x/F62x/F68x (có bích chặn), ứng dụng trong motor mini, máy in 3D, robot, thiết bị y tế, cơ cấu dẫn hướng nhỏ.
Phân phối chính hãng bởi CNC Motion.

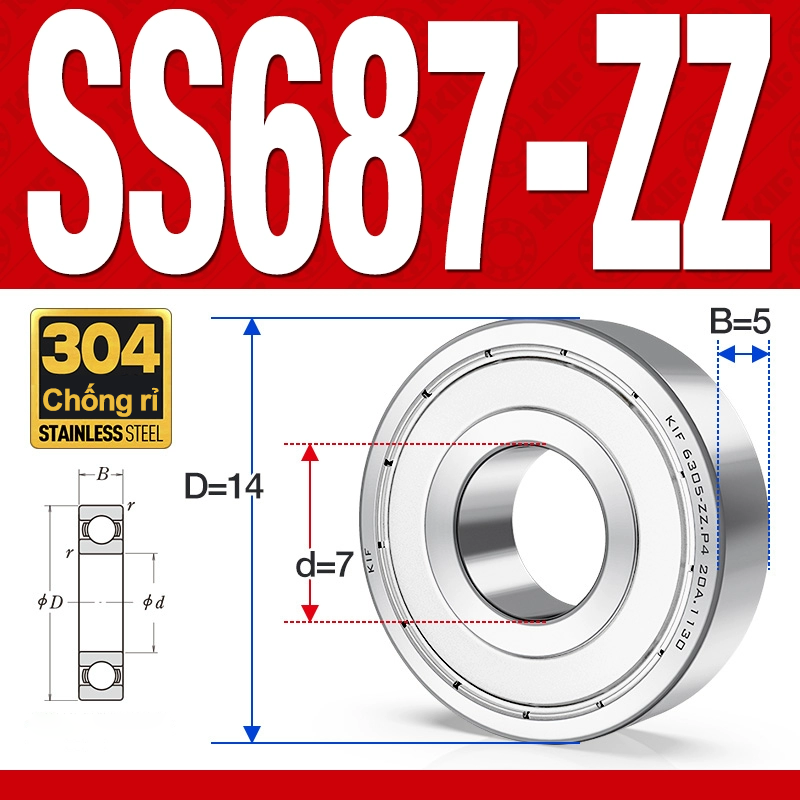

Vòng bibạc đạn SS687-ZZ (Chống ăn mònInox 3047145 mm)

Thương hiệu: Mã sản phẩm: Tình trạng: Còn hàng

Danh mục: Vòng bi mini 60x 62x 68x chi tiết Thẻ: 600, 602, 603, 604, 605, 606, 607, 608, 609, 6200, 6201, 6202, 6203, 6204, 6205, 6206, 6207, 6208, 6209, 6800, 6801, 6802, 6803, 6804, 6805, 6806, 6807, 6808, 6809, bạc đạn mini, bi rãnh sâu 1 dãy, CNC Motion" />, deep groove ball bearing, F60x, F62x, F68x, S60x, S62x, S68x, vòng bi 60x, vòng bi 62x, vòng bi 68x, vòng bi có bích, vòng bi inox mini

1 ₫

Mua ngay Gọi điện xác nhận và giao hàng tận nơi

Hotline 0877.900.299 (8:00 - 21:00)

Thông tin sản phẩm

Vòng bi mini dòng 60x – 62x – 68x là nhóm bi rãnh sâu 1 dãy (Deep Groove Ball Bearing) kích thước nhỏ–trung, nổi bật ở ma sát thấp, tốc độ cao, chạy êm và độ bền ổn định. Bài viết này giúp bạn nắm nhanh khác biệt giữa 60x (gọn – đa dụng), 62x (cứng vững hơn) và 68x (mỏng – siêu gọn), kèm bảng mã chi tiết và cách chọn đúng cho ứng dụng.

Vòng bi mini dòng 60x – 62x – 68x | Bi rãnh sâu 1 dãy tốc độ cao – êm – bền | CNC Motion

Đa dạng cấu hình: mở (Open), ZZ (2 nắp kim loại), RS/2RS (1/2 phớt cao su) – cân bằng giữa tốc độ và khả năng chống bụi/ẩm.
Vật liệu: thép ổ lăn 52100/SUJ2 hoặc inox (mã S60x/S62x/S68x) cho môi trường ẩm/ăn mòn.
Tùy chọn bích: F60x/F62x/F68x có bích chặn – tựa mép, dễ định vị khi vỏ mỏng/lắp từ mặt trước.
Ứng dụng: motor mini, quạt nhỏ, máy in 3D, robot, thiết bị y tế, cơ cấu dẫn hướng cỡ micro, hộp số nhỏ.

📞 Gọi: 0877.900.299 💬 Chat Zalo ⬇️ Tải catalog

Website: cncmotion.vn • Hỗ trợ kỹ thuật & báo giá nhanh.

Ảnh minh họa: vòng bi mini 60x – 62x – 68x

Cấu tạo & nguyên lý hoạt động

Thành phần chính

Vòng trong/vòng ngoài bằng thép ổ lăn (52100/SUJ2) hoặc inox (AISI 420 – nhóm S6xx), bi lăn rãnh sâu.
Bi thép độ cứng cao; cage (thép/nylon) định vị và dẫn hướng bi.
Che chắn: ZZ (nắp kim loại – ma sát thấp, RPM cao) hoặc RS/2RS (phớt cao su – kín bụi/ẩm tốt).

Nguyên lý & đặc tính

Bi lăn trong rãnh sâu giúp giảm ma sát, giữ đồng tâm và hấp thụ tải kính tốt, đồng thời chịu được tải dọc trục hai chiều ở mức vừa. Với kích thước nhỏ–trung, các dòng 60x/62x/68x tối ưu cho cụm trục có tốc độ cao, yêu cầu độ êm và độ chính xác ổn định.

Ưu điểm & phạm vi ứng dụng

Ưu điểm chính

Ma sát thấp – chạy êm – tốc độ cao nhờ cấu trúc rãnh sâu và che chắn hiệu quả.
Kích thước gọn, dễ tích hợp vào cơ cấu có không gian hạn chế (đặc biệt dòng 68x mỏng).
Đa biến thể: ZZ/RS, inox S6xx (chống gỉ), có bích F6xx (định vị nhanh).
Dễ thay thế theo mã tiêu chuẩn – nguồn cung phong phú.

Ứng dụng tiêu biểu

Motor mini, quạt nhỏ, hộp số cỡ nhỏ, bánh răng hành tinh micro.
Máy in 3D, robot, đồ chơi cơ khí, cơ cấu dẫn hướng nhẹ.
Thiết bị y tế/phòng lab, dụng cụ đo kiểm, thiết bị gia dụng.

Cách chọn nhanh: 60x, 62x hay 68x?

Không gian lắp đặt rất hạn chế → chọn 68x (mỏng, siêu gọn, nhẹ).
Cần tải & độ cứng vững cao hơn ở cùng d → chọn 62x (D/B lớn hơn 60x).
Đa dụng – cân bằng giữa kích thước và tải → 60x là lựa chọn phổ biến.
Môi trường ẩm/ăn mòn → ưu tiên S60x/S62x/S68x (inox).
Vỏ mỏng/cần định vị mép → chọn F60x/F62x/F68x (có bích chặn).
Ưu tiên tốc độ → cấu hình ZZ; ưu tiên kín bụi/ẩm → RS/2RS.

So sánh nhanh 60x – 62x – 68x

Tiêu chí	60x	62x	68x
Kích thước	Nhỏ – gọn	Lớn hơn 60x (D/B lớn)	Mỏng – cực gọn
Khả năng tải	Trung bình	Cao hơn ở cùng d	Thấp–trung bình
Tốc độ	Cao	Cao	Rất cao (quán tính thấp)
Ứng dụng điển hình	Motor nhỏ, hộp số mini	Cần cứng vững hơn (bánh răng lớn hơn)	Không gian siêu hẹp, cơ cấu nhẹ

Bảng mã chi tiết dòng 60x (ví dụ – phổ biến)

Dòng 60x gồm các mã 600–609. Bảng dưới là kích thước tham khảo thường gặp (d×D×B). Biến thể: Open, ZZ, RS/2RS, S60x (inox), F60x (có bích).

Mã	Kích thước (d×D×B) mm	Biến thể thông dụng	Gợi ý ứng dụng
600	10×26×8	600, 600-ZZ, 600-2RS, S600-ZZ, F600-ZZ	Motor nhỏ, hộp số
601	12×28×8	601, 601-ZZ, 601-2RS, S601-ZZ, F601-ZZ	Thiết bị gia dụng
602	2×7×3	602, 602-ZZ, 602-RS, S602-ZZ, F602-ZZ	Cơ cấu siêu nhỏ
603	3×9×3	603, 603-ZZ, 603-RS, S603-ZZ, F603-ZZ	Motor/robot mini
604	4×12×4	604, 604-ZZ, 604-RS, S604-ZZ, F604-ZZ	Đa dụng 4 mm
605	5×14×5	605, 605-ZZ, 605-RS, S605-ZZ, F605-ZZ	Trục 5 mm phổ biến
606	6×17×6	606, 606-ZZ, 606-RS, S606-ZZ, F606-ZZ	Tải khá – bền
607	7×19×6	607, 607-ZZ, 607-RS, S607-ZZ, F607-ZZ	Nhẹ – êm
608	8×22×7	608, 608-ZZ, 608-RS, S608-ZZ, F608-ZZ	Skate/motor nhỏ
609	9×24×7	609, 609-ZZ, 609-RS, S609-ZZ, F609-ZZ	Thay 608 khi cần d=9

*Kích thước có thể khác nhau đôi chút tùy hãng. Vui lòng đối chiếu catalog/bản vẽ khi thay thế.

Bảng mã chi tiết dòng 62x (ví dụ – phổ biến)

Dòng 62x có D/B lớn hơn 60x ở cùng d → cứng vững & tải cao hơn. Bảng dưới tham khảo các mã 6200–6209.

Mã	Kích thước (d×D×B) mm	Biến thể thông dụng	Gợi ý ứng dụng
6200	10×30×9	6200, 6200-ZZ, 6200-2RS, S6200-ZZ, F6200-ZZ	Motor/gearbox nhỏ
6201	12×32×10	6201, 6201-ZZ, 6201-2RS, S6201-ZZ, F6201-ZZ	Tải nhỉnh hơn 600/601
6202	15×35×11	6202, 6202-ZZ, 6202-2RS, S6202-ZZ, F6202-ZZ	Đa dụng – 15 mm
6203	17×40×12	6203, 6203-ZZ, 6203-2RS, S6203-ZZ, F6203-ZZ	Phổ biến – công nghiệp nhẹ
6204	20×47×14	6204, 6204-ZZ, 6204-2RS, S6204-ZZ, F6204-ZZ	Ổn định – bền
6205	25×52×15	6205, 6205-ZZ, 6205-2RS, S6205-ZZ, F6205-ZZ	Motor công nghiệp nhỏ
6206	30×62×16	6206, 6206-ZZ, 6206-2RS, S6206-ZZ, F6206-ZZ	Tải cao – ổn định
6207	35×72×17	6207, 6207-ZZ, 6207-2RS, S6207-ZZ, F6207-ZZ	Trục trung bình
6208	40×80×18	6208, 6208-ZZ, 6208-2RS, S6208-ZZ, F6208-ZZ	Gearbox/động cơ
6209	45×85×19	6209, 6209-ZZ, 6209-2RS, S6209-ZZ, F6209-ZZ	Tải cao hơn 608/609

Bảng mã chi tiết dòng 68x (siêu mỏng – tốc độ cao)

Dòng 68x có chiều rộng B mỏng, quán tính thấp → rất phù hợp tốc độ cao và nơi không gian hẹp. Bảng tham khảo 6800–6809.

Mã	Kích thước (d×D×B) mm	Biến thể thông dụng	Gợi ý ứng dụng
6800	10×19×5	6800, 6800-ZZ, 6800-2RS, S6800-ZZ, F6800-ZZ	Không gian siêu hẹp
6801	12×21×5	6801, 6801-ZZ, 6801-2RS, S6801-ZZ, F6801-ZZ	RPM rất cao
6802	15×24×5	6802, 6802-ZZ, 6802-2RS, S6802-ZZ, F6802-ZZ	Cơ cấu nhẹ
6803	17×26×5	6803, 6803-ZZ, 6803-2RS, S6803-ZZ, F6803-ZZ	Xe đạp, thiết bị thể thao
6804	20×32×7	6804, 6804-ZZ, 6804-2RS, S6804-ZZ, F6804-ZZ	Mỏng – êm
6805	25×37×7	6805, 6805-ZZ, 6805-2RS, S6805-ZZ, F6805-ZZ	Trục 25 mm mỏng
6806	30×42×7	6806, 6806-ZZ, 6806-2RS, S6806-ZZ, F6806-ZZ	Tốc độ cao – nhẹ
6807	35×47×7	6807, 6807-ZZ, 6807-2RS, S6807-ZZ, F6807-ZZ	Không gian mỏng
6808	40×52×7	6808, 6808-ZZ, 6808-2RS, S6808-ZZ, F6808-ZZ	Cụm trục nhẹ
6809	45×58×7	6809, 6809-ZZ, 6809-2RS, S6809-ZZ, F6809-ZZ	Duy trì RPM cao

Hình ảnh minh họa

Hướng dẫn lắp đặt & bảo dưỡng nhanh

Dụng cụ: ê tô/ống chèn đúng cỡ, thước cặp, mỡ NLGI #2, cờ lê lực (khuyến nghị), găng tay sạch.

Vệ sinh trục/lỗ; kiểm tra ba via và đồng tâm. Không ngâm rửa vòng bi bít kín.
Ép vòng trong khi lắp vào trục; ép vòng ngoài khi lắp vào vỏ; không truyền lực qua bi.
Quay tay kiểm tra độ êm; nếu rít → kiểm tra méo lỗ/misalignment.
Bôi trơn định kỳ theo môi trường: sạch 2–3 tháng/lần; bụi/ẩm 2–4 tuần/lần.

Mẹo: nếu vỏ mỏng/lắp từ mặt ngoài, chọn bản F60x/F62x/F68x có bích chặn để định vị nhanh.
