Bài viết này tập trung vào Vòng bi 222xx và 223xx – Vòng bi cà natang trống tự lựa (Spherical Roller Bearings – SRB) dùng phổ biến trong công nghiệp nặng và môi trường rung/xung lực. Bạn sẽ nắm được cấu tạo – nguyên lý tự lựa – khác biệt 222 vs 223 – cách đọc mã và quy đổi đường kính trục (d), kèm bảng mã tham khảo, hướng dẫn lựa chọn theo tải, tốc độ, môi trường cũng như lắp đặt, bôi trơn & bảo dưỡng chi tiết.

Mô tả ngắn: Tổng hợp 222xx (bản tiêu chuẩn) và 223xx (bản rộng, tải lớn) thuộc nhóm Vòng bi cà natang trống tự lựa. Tự lựa lệch tâm, chịu tải hướng kính cao & tải trục hai chiều, phù hợp băng tải, máy nghiền, sàng rung, cán/ép, mỏ – xi măng – thép.

Vòng bi 222xx • 223xx | Vòng bi cà natang trống tự lựa (Spherical Roller Bearings) | CNC Motion

Tự lựa (self-aligning): bù sai lệch lắp đặt/biến dạng bệ đỡ (thường 1.5–3°), duy trì phân bố tải đều.
Chịu tải nặng: tải hướng kính rất lớn, đồng thời chịu tải trục hai chiều; phù hợp rung/xung lực, vận hành 24/7.
Khác biệt: 222xx gọn/đa dụng; 223xx bản rộng hơn, nhiều con lăn hơn ⇒ tải động/tĩnh cao hơn.
Vật liệu & cấu hình: thép ổ lăn, vòng cách thép/đồng/PA66 (polyamide), khe hở CN/C3/C4, tuỳ chọn phớt kín, mỡ/dầu bôi trơn.

📞 Gọi: 0877.900.299 💬 Chat Zalo ⬇️ Tải catalog

Gửi mã/đường kính trục & điều kiện vận hành để CNC Motion đề xuất đúng series – khe hở – phớt – mỡ.

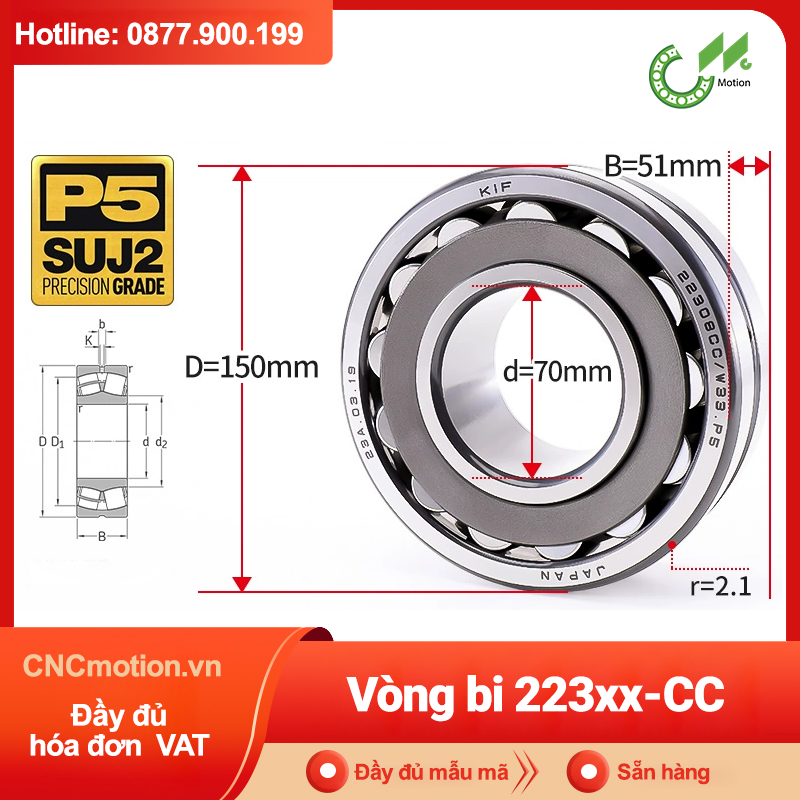

Ảnh minh họa: Vòng bi cà natang trống tự lựa các dãy 222xx & 223xx.

Cách đọc mã & quy đổi nhanh đường kính trục (d)

Phần đuôi mã (hai chữ số cuối) quy ra đường kính lỗ d như sau: 01=12 mm, 02=15 mm, 03=17 mm. Từ 04 trở lên: d = hậu tố × 5 mm ⇒ 04=20 mm, 05=25 mm, …, 10=50 mm, …, 20=100 mm. Với mã dài (vd. 22220/22320), hai số cuối vẫn là mã lỗ (bore code) (20 ⇒ d=100 mm). Ví dụ: 22212 ⇒ d=60 mm; 22308 ⇒ d=40 mm.

222xx – bản tiêu chuẩn

Thiết kế cân bằng giữa tải – tốc độ – kích thước. Phổ biến trong băng tải, bơm/quạt, hộp giảm tốc công nghiệp.

223xx – bản rộng, tải lớn

Bản rộng hơn, nhiều con lăn hơn ⇒ tăng khả năng chịu tải động/tĩnh, thích hợp máy nghiền, sàng rung, cán/ép, mỏ – xi măng – thép.

Ưu điểm kỹ thuật của Vòng bi cà natang trống tự lựa

Tự lựa hiệu quả: hai dãy tang trống đối xứng trên rãnh lăn cầu giúp tự căn tâm khi trục/vỏ lệch nhẹ, giảm ứng suất mép.
Chống rung/xung lực tốt: bố trí con lăn tối ưu và góc tiếp xúc đảm bảo duy trì màng bôi trơn trong điều kiện tải biến thiên.
Độ tin cậy cao: vòng cách thép/đồng/PA66, xử lý nhiệt & mài chính xác; có tuỳ chọn phớt kín giữ mỡ, chống tạp chất.
Lắp đặt linh hoạt: dễ dùng với bạc côn H2xx (adapter sleeve) trên trục trơn; điều chỉnh độ chặt thông qua giảm khe hở.
Bảo trì đơn giản: tương thích bôi trơn mỡ/dầu; dễ giám sát nhiệt – rung – tiếng ồn để bảo trì theo tình trạng.

Hướng dẫn chọn giữa 222xx và 223xx

Tải: tải rất lớn, xung lực cao ⇒ ưu tiên 223xx; tải lớn đến vừa và yêu cầu kích thước gọn ⇒ 222xx.
Tốc độ: cần tốc độ cao hơn ⇒ nghiêng về 222xx; 223xx có xu hướng giới hạn tốc độ thấp hơn do bản rộng.
Môi trường: bụi/ẩm/hoá chất ⇒ ưu tiên phớt kín (nếu có), chọn khe hở C3/C4 khi nhiệt cao/giãn nở trục; mỡ chịu nước/EP.
Lắp ghép: sử dụng bạc côn H2xx để lắp trên trục trơn, đo kiểm giảm khe hở theo khuyến nghị để đảm bảo tuổi thọ.
Ngân sách & sẵn hàng: 222xx phổ dụng, chi phí/khối lượng thấp hơn; 223xx đáp ứng tải cao, giá và khối lượng lớn hơn.

Dòng 222xx – Vòng bi cà natang trống tự lựa (SRB)

Bảng liệt kê kích cỡ lỗ (d) thường gặp. Kích thước D/B, tải động/tĩnh, giới hạn tốc độ, góc lệch tâm tối đa phụ thuộc từng nhà sản xuất.

Mã 222xx	d (mm)	Gợi ý ứng dụng	Ghi chú
22205	25	Trục nhỏ, tải vừa	Ưu tiên C3 nếu nhiệt/giãn nở
22206	30	Băng tải, bơm/quạt	Vòng cách thép dập hoặc PA66
22207	35	Cơ khí tổng hợp	Tự lựa tốt, tốc độ trung bình
22208	40	Băng tải đá	Chịu rung/xung lực ổn
22209	45	Sản xuất vật liệu	Lắp với bạc côn H2xx thuận tiện
22210	50	Truyền động nặng	Dùng mỡ EP (chống cực áp)
22211	55	Cán/ép vừa	C3/C4 cho nhiệt cao
22212	60	Máy nghiền nhỏ	Đề nghị phớt kín nếu bụi
22213	65	Thiết bị 24/7	Chu kỳ bôi trơn ngắn
22214	70	Mỏ – xi măng	Tải nặng, lệch tâm nhẹ
22215	75	Băng tải nặng	Khung cứng, căn thẳng
22216	80	Cẩu/tời	Chọn bạc côn Hxxx tương ứng
22218	90	Máy cán/ép	Chịu tải trục hai chiều
22220	100	Công nghiệp nặng	Theo dõi nhiệt/tiếng ồn

Dòng 223xx – Vòng bi cà natang trống tự lựa bản rộng (SRB)

Bản rộng hơn 222xx – số con lăn nhiều hơn ⇒ tải cao hơn. Phù hợp máy nghiền, sàng rung, cán/ép nặng, mỏ – xi măng – thép.

Mã 223xx	d (mm)	Gợi ý ứng dụng	Ghi chú
22308	40	Băng tải nặng	Ưu tiên C3
22309	45	Ống thép, cán nguội	Tải động cao
22310	50	Máy nghiền	Vòng cách đồng/thép
22311	55	Mỏ – xi măng	Phớt kín chống bụi
22312	60	Trục công suất lớn	Giám sát rung
22313	65	Thiết bị 24/7	Chuẩn hoá mỡ bôi trơn
22314	70	Cán/ép	Tải trục hai chiều
22315	75	Máy sàng rung	Khe hở C4 nếu rung lớn
22316	80	Cầu trục	Chú ý độ cứng bệ đỡ
22318	90	Hệ truyền động nặng	Theo dõi nhiệt độ
22320	100	Máy cán/cán nóng	Bạc côn H2xx lắp nhanh

Ứng dụng theo ngành & gợi ý lựa chọn

Băng tải – Logistics

22210–22216 khi cần tự lựa và tải kính lớn; tốc độ trung bình.
22312–22318 cho tang băng tải nặng, môi trường bụi/ẩm; ưu tiên phớt kín, mỡ chịu nước.

Mỏ – Xi măng – Thép

22312–22320 cho máy nghiền, sàng rung, cán/ép; chọn C3/C4 khi nhiệt cao.
22214–22220 cho vị trí tải nặng nhưng yêu cầu kích thước gọn hơn.

Năng lượng – Hoá chất

Chọn phớt kín, mỡ EP; theo dõi rung, nhiệt độ.
Ưu tiên 223xx khi biến động tải lớn, chu kỳ khởi động/dừng nhiều.

Cơ khí tổng hợp – OEM

22205–22212 cho thiết bị vừa/nhỏ; tối ưu chi phí và sẵn hàng.
Chú ý độ cứng bệ đỡ và căn chỉnh đồng tâm để tăng tuổi thọ.

Lắp đặt, bôi trơn & bảo dưỡng

Kiểm tra bệ & đồng tâm: dùng đồng hồ so/căn shim; bệ đủ cứng để tránh oval hoá vòng ngoài.
Lắp với bạc côn H2xx: siết đến khi đạt giảm khe hở theo catalog (đo trực tiếp hoặc theo hành trình dọc trục). Không truyền lực qua dãy tang trống khi đóng lắp.
Bôi trơn: chọn mỡ/dầu đúng cấp (NLGI, EP) & dải nhiệt; thiết lập chu kỳ châm mỡ. Tránh overgrease ở tốc độ cao.
Giám sát tình trạng: theo dõi nhiệt độ, biên độ rung (mm/s), tiếng ồn; phát hiện sớm rỗ, mài mòn, lệch tâm.
Thay thế: khi rơ bất thường, mỡ đổi màu/cháy, xuất hiện mạt kim loại, nhiệt vượt ngưỡng vận hành.

Câu hỏi thường gặp (FAQ)

Khác nhau chính giữa 222xx và 223xx?

Cùng là Vòng bi cà natang trống tự lựa nhưng 223xx bản rộng hơn, nhiều con lăn hơn ⇒ tải cao hơn; đổi lại kích thước & ma sát lớn hơn, giới hạn tốc độ thấp hơn so với 222xx cùng d.

Có cần khe hở C3/C4 không?

Nếu nhiệt cao, giãn nở trục lớn, tải xung/rung ⇒ C3/C4. Ứng dụng tiêu chuẩn nhiệt thấp ⇒ CN/C3 theo khuyến nghị nhà sản xuất.

Chọn mỡ gì cho môi trường ẩm/bụi?

Dùng mỡ EP (chống cực áp) và/hoặc mỡ chịu nước; tăng tần suất châm mỡ. Phớt kín giúp giữ mỡ, ngăn tạp chất.

Lắp trên trục trơn không bậc có ổn không?

Có, sử dụng bạc côn H2xx (adapter sleeve) để lắp trên trục trơn. Cần đo kiểm giảm khe hở đúng chuẩn để tránh quá chặt/quá lỏng.

Tải catalog & tư vấn kỹ thuật

Tải: Catalog Vòng bi cà natang trống tự lựa 222xx/223xx (PDF)

📞 Gọi 0877.900.299 💬 Chat Zalo 📄 Nhận báo giá trong ngày

Lưu ý: Kích thước D, B, bán kính mép, tải định mức & tốc độ giới hạn phụ thuộc nhà sản xuất. Vui lòng cung cấp mã/ứng dụng để đối chiếu chính xác.
