Tính năng nổi bật:

Vòng bi con lăn côn (TRB) 302xx • 303xx • 313xx • 320xx • 322xx • 323xx: cấu tạo (cone/cup), nguyên lý chịu tải kết hợp, cách đọc mã & quy đổi d, khác biệt giữa các dãy, bảng mã tham khảo, hướng dẫn chọn theo tải–tốc độ–môi trường, lắp đặt đúng chuẩn, thiết lập endplay/preload, bôi trơn & bảo dưỡng.

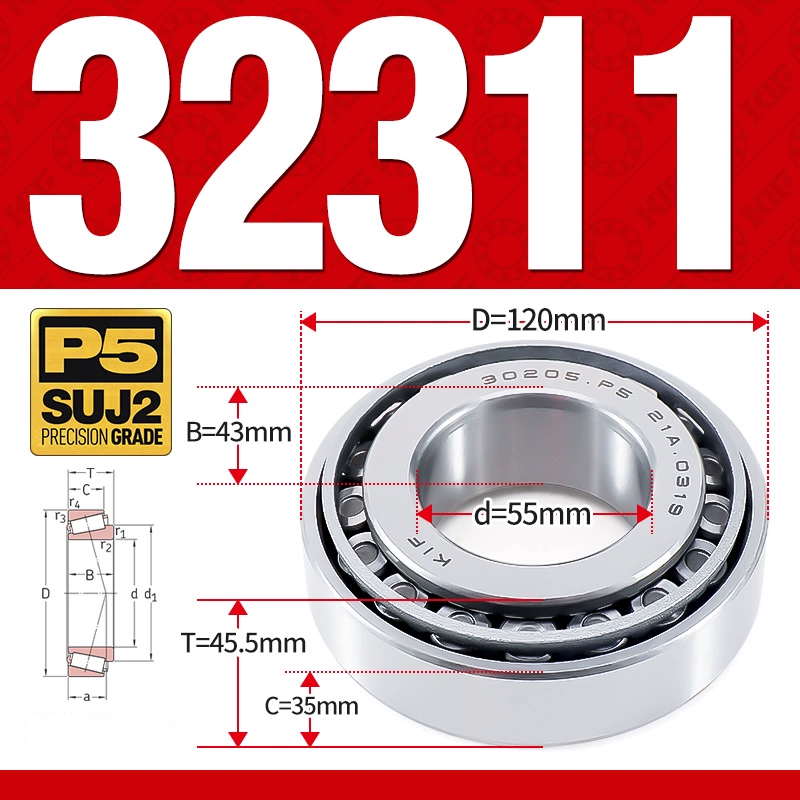

Vòng bi côn 1 dãy bibạc đạn bánh xe 32311 (Kích thước 5512045,5 mm)

Thương hiệu: Mã sản phẩm: Tình trạng: Còn hàng

1 ₫

Mua ngay Gọi điện xác nhận và giao hàng tận nơi

Hotline 0877.900.299 (8:00 - 21:00)

Thông tin sản phẩm

Bài viết này tổng hợp chi tiết 6 dãy Vòng bi con lăn côn – Tapered Roller Bearings (TRB) phổ biến: 302xx, 303xx, 313xx, 320xx, 322xx, 323xx. Nội dung gồm: cấu tạo – nguyên lý chịu tải kết hợp, cách đọc mã & quy đổi đường kính trục (d), khác biệt các dãy, bảng mã tham khảo, lựa chọn theo tải – tốc độ – môi trường, lắp đặt – bôi trơn – bảo dưỡng và FAQ.

Mô tả ngắn: TRB (vòng bi con lăn côn) chịu tải kết hợp (kính + trục), có thể điều chỉnh độ rơ dọc trục (endplay) hoặc thiết lập tiền tải (preload) khi lắp cặp. 302xx/320xx/322xx là các dãy thông dụng; 303xx/323xx tăng tải; 313xx cân bằng tải–tốc độ.

Vòng bi con lăn côn 302xx • 303xx • 313xx • 320xx • 322xx • 323xx | Tapered Roller Bearings (TRB) | CNC Motion

Cấu tạo: gồm cone (vòng trong + dãy con lăn côn + vòng cách) và cup (vòng ngoài).
Khả năng chịu tải: tối ưu cho tải kết hợp (hướng kính + dọc trục). Lắp cặp đối để điều chỉnh độ rơ dọc trục (endplay) hoặc tiền tải (preload).
Đọc mã nhanh – Quy đổi d: hậu tố 01=12 mm, 02=15 mm, 03=17 mm; từ 04 trở lên: d = hậu tố × 5 mm.
Vòng cách & vật liệu: thép dập/đồng/PA66, bề mặt rãnh lăn mài chính xác; bôi trơn bằng mỡ EP/dầu (tuần hoàn/đặc).

📞 Gọi: 0877.900.299 💬 Chat Zalo ⬇️ Tải catalog

Gửi mã/đường kính trục & điều kiện làm việc để CNC Motion đề xuất đúng dãy – khe hở – bôi trơn.

Ảnh minh hoạ: Vòng bi con lăn côn (TRB) cho tải kết hợp.

Cách đọc mã & quy đổi nhanh đường kính trục (d)

Hệ quy ước chung: 01=12 mm, 02=15 mm, 03=17 mm; từ 04 trở lên: d = hậu tố × 5 mm ⇒ 04=20 mm, 05=25 mm, 06=30 mm, 10=50 mm, 12=60 mm, 15=75 mm… Ví dụ: 30210 ⇒ d=50 mm; 32007 ⇒ d=35 mm; 32212 ⇒ d=60 mm; 32306 ⇒ d=30 mm.

Thiết kế TRB & ưu thế

Đường sinh con lăn côn hội tụ về một điểm trên trục ⇒ chia tải kính & trục hợp lý, ma sát lăn cao, trượt thấp.
Lắp cặp đối mặt/đối lưng điều chỉnh độ rơ dọc trục (endplay) hoặc tiền tải (preload) để tăng độ cứng & chính xác.
Chịu tải xung tốt; cho phép nâng khả năng chịu tải bằng cách chọn dãy 303xx/323xx (bản rộng hơn 302xx/322xx).

Vòng cách & bôi trơn

Vòng cách: thép dập (bền, chi phí tốt), đồng gia công (nhiệt/ tải xung cao), PA66 (nhẹ, ma sát thấp).
Bôi trơn: mỡ EP (chống cực áp) cho tốc độ thấp–trung bình; dầu tuần hoàn khi tốc độ/tải/nhiệt cao, giúp tản nhiệt & làm sạch.
Thiết lập chu kỳ châm mỡ/đổi dầu và kiểm soát độ sạch để kéo dài tuổi thọ.

Khác biệt giữa các dãy TRB: 302xx • 303xx • 313xx • 320xx • 322xx • 323xx

302xx vs 303xx

303xx bản rộng hơn 302xx ⇒ tải cao hơn, tốc độ giới hạn thấp hơn đôi chút; 302xx gọn cho không gian hạn chế.

320xx vs 322xx

322xx hướng tới tải nặng hơn so với 320xx cùng d; 320xx là lựa chọn phổ dụng, cân bằng tải–tốc độ–kích thước.

313xx vs 323xx

313xx cân bằng tải–tốc độ, ứng dụng truyền động; 323xx là dãy tải tăng cường cho môi trường nặng hơn 322xx.

Hướng dẫn chọn TRB theo tải, tốc độ & môi trường

Tải: tải lớn/xung ⇒ ưu tiên 303xx/323xx; tải vừa–lớn nhưng cần gọn ⇒ 302xx/320xx; tải nặng + độ cứng cao ⇒ 322xx.
Tốc độ: cần tốc độ cao hơn ⇒ chọn dãy 302xx/320xx/313xx; với tải cực nặng ở tốc độ trung bình ⇒ 322xx/323xx.
Môi trường: bụi/ẩm ⇒ phớt kín/che chắn; hóa chất/nhiệt cao ⇒ vòng cách đồng, dầu có độ nhớt & chỉ số độ nhớt phù hợp.
Không gian: lắp gọn ⇒ 302xx/320xx; cho phép đường kính ngoài/lưng rộng ⇒ 303xx/322xx/323xx.
Kiểu lắp: lắp cặp đối mặt/đối lưng để chỉnh endplay/preload theo yêu cầu chính xác & độ cứng cụm trục.

Bảng mã tham khảo theo từng dãy

Mã TRB (302xx)	d (mm)	Gợi ý ứng dụng	Ghi chú
30205	25	Bánh xe, cụm trục nhỏ	Lắp cặp để chỉnh endplay
30206	30	Trục hộp số	Mỡ EP
30207	35	Cơ khí phổ thông	Chi phí tối ưu
30208	40	Băng tải	Chế độ châm mỡ định kỳ
30209	45	Bơm/quạt	Kiểm rung
30210	50	Truyền động vừa	Chạy rà sau lắp
30212	60	Thiết bị nâng	Theo dõi nhiệt
30215	75	Thiết bị nặng	Dầu tuần hoàn khi tải cao

Mã TRB (303xx)	d (mm)	Gợi ý ứng dụng	Ghi chú
30305	25	Bánh xe tải vừa	Bản rộng, tải tốt
30306	30	Hộp số công nghiệp	Cage thép/đồng
30307	35	Trục truyền	Tải xung tốt
30308	40	Động cơ – băng tải	Mỡ EP
30310	50	Truyền động nặng	Dầu nếu nhiệt cao
30312	60	Máy xây dựng	Giám sát rung
30315	75	Thiết bị hạng nặng	Làm mát dầu

Mã TRB (313xx)	d (mm)	Gợi ý ứng dụng	Ghi chú
31305	25	Truyền động chính xác	Tốc độ tốt
31306	30	Hộp số – trục vào	Preload nhẹ
31307	35	Bánh răng tải	Độ cứng cụm tốt
31308	40	Trục truyền	Giới hạn tốc độ cao
31310	50	Đầu ra hộp số	Bôi trơn dầu khuyến nghị
31312	60	Cụm trục công suất	Kiểm nhiệt sau chạy rà

Mã TRB (320xx)	d (mm)	Gợi ý ứng dụng	Ghi chú
32005	25	Cụm bánh xe	Phổ biến
32006	30	Hộp số	Chi phí tối ưu
32007	35	Trục truyền	Lắp cặp đối
32008	40	Động cơ công nghiệp	Mỡ EP
32010	50	Băng tải	Theo dõi rung
32012	60	Thiết bị nâng	Chạy rà bắt buộc
32015	75	Mỏ – xi măng	Dầu khi tải cao

Mã TRB (322xx)	d (mm)	Gợi ý ứng dụng	Ghi chú
32205	25	Bánh răng trung gian	Độ cứng cụm cao
32206	30	Máy công cụ	Preload nhẹ
32207	35	Truyền động nặng	Mỡ EP/dầu
32208	40	Đầu vào hộp số	Kiểm soát nhiệt
32210	50	Trục cầu/vi sai	Chạy rà
32212	60	Cán/ép	Giám sát rung
32218	90	Thiết bị hạng nặng	Dầu tuần hoàn

Mã TRB (323xx)	d (mm)	Gợi ý ứng dụng	Ghi chú
32306	30	Tải nặng hơn 302xx	Bạc đồng khi xung lớn
32307	35	Trục công suất	Dầu khi nhiệt cao
32308	40	Mỏ – xi măng	Phớt kín/che chắn
32310	50	Máy nghiền	Theo dõi mạt kim loại
32312	60	Thiết bị 24/7	Thiết lập bảo trì CM
32316	80	Hạng nặng	Làm mát dầu

Ứng dụng theo ngành & gợi ý lựa chọn

Ô tô – Xe tải – Hộp số

302xx/320xx cho cụm bánh xe, vi sai, hộp số.
Lắp cặp để chỉnh độ rơ dọc trục (endplay)/tiền tải (preload) phù hợp.

Mỏ – Xi măng – Thép

322xx/323xx cho truyền động nặng, rung/xung lớn.
Chọn vòng cách đồng, dầu tuần hoàn khi nhiệt/tải cao.

Băng tải – Logistics

320xx/322xx cân bằng tải–tốc độ, kích thước gọn.
Phớt/che chắn để chống bụi ẩm, mỡ EP.

Máy công cụ – Truyền động chính xác

313xx/302xx với preload nhẹ để tăng độ cứng/độ chính xác.
Dầu độ nhớt phù hợp, kiểm nhiệt khi chạy rà.

Lắp đặt đúng chuẩn & thiết lập endplay/preload

Kiểm tra bệ & đồng tâm: bệ đủ cứng, đồng tâm tốt để tránh méo vòng (oval hoá). Dùng đồng hồ so khi căn shim.
Lắp cặp đối: xác định mục tiêu endplay/preload theo yêu cầu hệ thống. Siết từng bước, kiểm lực cản quay & độ dịch trục.
Chạy rà: tăng tốc/ tải theo bậc; theo dõi nhiệt & dòng tiêu thụ. Điều chỉnh siết nếu nhiệt tăng bất thường.
Bôi trơn: chọn mỡ/dầu đúng cấp (NLGI, EP, độ nhớt). Tránh overgrease ở tốc độ cao; dầu tuần hoàn khi cần tản nhiệt.
Giám sát tình trạng: rung (mm/s), nhiệt độ, tiếng ồn; lấy mẫu dầu/mỡ để phát hiện mạt kim loại/ô nhiễm.
Khi thay thế: xuất hiện rơ bất thường, đổi màu mỡ, vết xước/rỗ/striping; hoặc nhiệt vận hành vượt ngưỡng lâu dài.

Câu hỏi thường gặp (FAQ)

Nên chọn 302xx hay 303xx cho cùng cỡ lỗ?

303xx bản rộng ⇒ tải cao hơn; 302xx gọn cho không gian hạn chế & tốc độ nhỉnh hơn. Lựa theo tải/không gian/tốc độ.

320xx khác gì 322xx?

322xx thiên về tải nặng hơn; 320xx phổ dụng, cân bằng. Nếu tải xung lớn hoặc yêu cầu độ cứng cao, chọn 322xx.

Đặt endplay hay preload?

Tùy hệ thống: Endplay giảm ma sát/nhiệt, phù hợp tốc độ cao & giãn nở nhiệt lớn; Preload tăng độ cứng/chính xác, nhưng cần kiểm nhiệt chặt.

Mỡ EP hay dầu tuần hoàn?

Tốc độ thấp–trung bình & tải vừa ⇒ mỡ EP thuận tiện; tải/nhiệt cao ⇒ dầu tuần hoàn để tản nhiệt, làm sạch & kéo dài tuổi thọ.

Tag SEO

Các thẻ gợi ý:

vòng bi 302xx vòng bi 303xx vòng bi 313xx vòng bi 320xx vòng bi 322xx vòng bi 323xx tapered roller bearing preload & endplay mỡ EP dầu tuần hoàn

Tải catalog & tư vấn kỹ thuật

Tải: Catalog TRB 302xx/303xx/313xx/320xx/322xx/323xx (PDF)

📞 Gọi 0877.900.299 💬 Chat Zalo 📄 Nhận báo giá trong ngày

Lưu ý: Thông số D/B, tải định mức, giới hạn tốc độ & góc tiếp xúc khác nhau theo nhà sản xuất. Vui lòng cung cấp mã/ứng dụng để đối chiếu chính xác.
