Tính năng nổi bật:

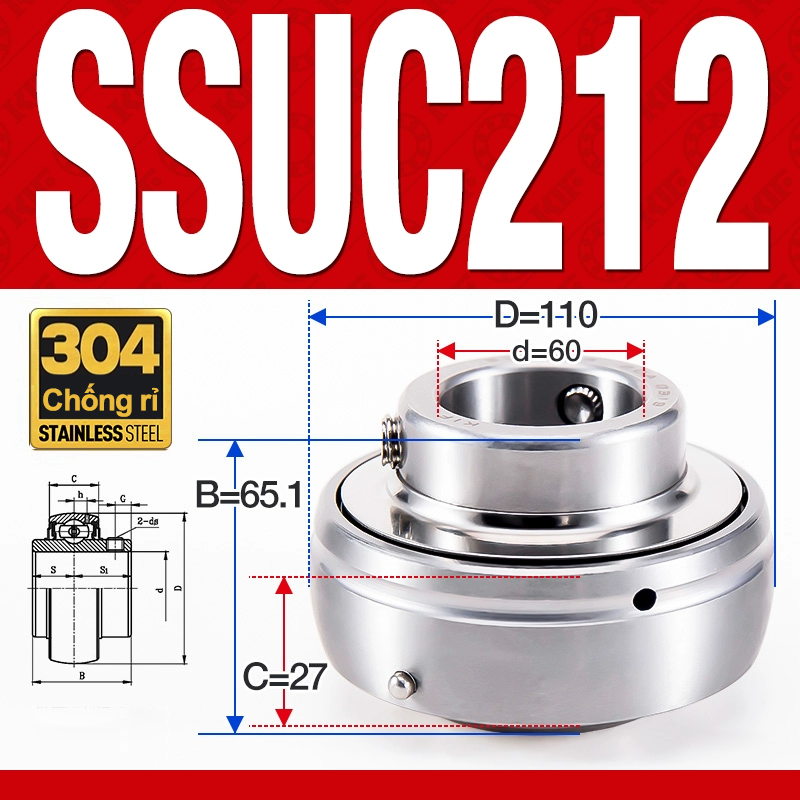

Vòng bi gối SSUC212 (Inox 304Đường kính trong 60 mm)

Thương hiệu: Mã sản phẩm: Tình trạng: Còn hàng

1 ₫

Mua ngay Gọi điện xác nhận và giao hàng tận nơi

Hotline 0877.900.299 (8:00 - 21:00)

Thông tin sản phẩm

Gối đỡ vòng bi (Bearing Units/Pillow Blocks) là cụm vỏ gối + ổ chèn UC/SUC lắp sẵn, giúp lắp đặt nhanh, độ thẳng hàng tốt,

dễ bôi trơn và bảo trì. Bài viết tổng hợp đầy đủ các dòng UCP, UCF, UCFL, UCFC, UCT, UCPA, UC và SUC inox đi kèm, bao phủ dải mã bạn cung cấp: UCP201–220, UCP305–320, UCF203–208, UCF305–320, UCFC204–212, UCFL204–212, UCPA204–212, UCT204–212, UC204–220, UC305–320, SUCP204–215, SUCF204–215, SUCFL204–215, SUCT204–215, SUC201–210.

Gối đỡ vòng bi UC & SUC | UCP • UCF • UCFL • UCFC • UCT • UCPA • UC | Dải mã 201–220 & 305–320 | Inox SUC-series | CNC Motion

Lắp nhanh – ít sai số nhờ cụm vỏ + vòng bi UC/SUC tích hợp, có mỡ sẵn, núm châm mỡ.
Nhiều kiểu thân: UCP (đế trụ), UCF (mặt bích vuông), UCFL (oval 2 lỗ), UCFC (mặt bích tròn), UCT (treo/trượt căng đai), UCPA (đế hẹp), UC (ổ chèn rời).
Biến thể inox: SUCP/SUCF/SUCFL/SUCT/SUC cho môi trường ẩm, ăn mòn, thực phẩm.
Dải trục phổ biến: 12–100 mm (một số dòng 305–320 có thân lớn, chịu tải cao).

📞 Gọi: 0877.900.299 💬 Chat Zalo ⬇️ Tải catalog

Gửi mã/đường kính trục để CNC Motion đề xuất model, vật liệu và kiểu phớt phù hợp.

Ảnh minh họa: Gối đỡ UC/SUC các kiểu đế trụ & mặt bích.

Cách đọc mã & quy đổi nhanh đường kính trục (d)

Với mã UC/SUC dạng 20x/30x, đường kính trục (mm) quy ước như sau:

…01 = 12 mm, …02 = 15 mm, …03 = 17 mm
Từ …04 trở lên: d = hậu tố × 5 mm ⇒ 04=20 mm, 05=25 mm, … 10=50 mm, … 20=100 mm.

Ví dụ: UCF205 ⇒ vòng bi UC205 (d=25 mm) lắp trong vỏ bích vuông 4 lỗ; UCP220 ⇒ gối đỡ đế trụ dùng UC220 (d=100 mm).

Phân loại gối đỡ & phạm vi áp dụng

UCP – Đế trụ (Pillow Block)

Phổ biến nhất, lắp từ đáy đế, chịu tải kính tốt, dễ căn chỉnh song song trục. Ứng dụng: băng tải, động cơ, trục truyền.

UCF – Mặt bích vuông 4 lỗ

Bắt mặt dựng, tiết kiệm không gian chiều dài, giữ tâm trục tốt. Ứng dụng: máy đóng gói, máy thực phẩm, panel treo.

UCFL – Mặt bích oval 2 lỗ

Gọn nhẹ, lắp nhanh, phù hợp tải vừa và trục ngắn, vị trí hẹp.

UCFC – Mặt bích tròn 4 lỗ

Phân bổ ứng suất đều theo chu vi, dùng cho tải lớn, yêu cầu đồng tâm cao.

UCT – Treo trục/Trượt căng đai

Có rãnh trượt để căng xích/đai hoặc bù giãn nở; dùng nhiều ở băng tải, khung treo.

UCPA – Đế hẹp

Tiết kiệm bề rộng đế, phù hợp bệ máy hẹp, tủ máy nhỏ, ray dẫn hướng hẹp.

UC – Ổ chèn rời

Vòng bi UC có cổ chặn và ốc siết/eccentric; lắp vào nhiều loại vỏ (P/PA/F/FL/FC/T…).

SUC – Inox

Thân & vòng bi inox (SUS) chống gỉ, an toàn vệ sinh. Ứng dụng: thực phẩm, dược, hóa chất, ngoài trời.

Hướng dẫn chọn gối đỡ phù hợp (theo tải, lắp đặt & môi trường)

Tải & không gian: cần gọn → UCFL/UCPA; tải lớn, đồng tâm cao → UCFC/UCF; đa dụng → UCP.
Kiểu lắp: mặt dựng → UCF/UCFC/UCFL; lắp từ đáy → UCP; cần căng đai/trượt → UCT.
Môi trường: ẩm/ăn mòn/hóa chất → SUC inox; bụi/ẩm → chọn phớt kín & kế hoạch bôi trơn.
Đường kính trục: đối chiếu “quy đổi d” theo hậu tố (01=12 mm, 02=15, 03=17, ≥04: ×5 mm).
Khóa trục: ốc siết (set-screw) dễ lắp; eccentric tự hãm rung; taper bush cho căn đồng tâm cao.

UCP201–UCP220 (gối đỡ đế trụ – phổ biến)

Mã gối	Ổ chèn	d (mm)	Vật liệu thân	Gợi ý ứng dụng
UCP201	UC201	12	Gang đúc	Thiết bị nhỏ, băng tải mini
UCP202	UC202	15	Gang đúc	Động cơ nhỏ, trục nhẹ
UCP203	UC203	17	Gang đúc	Cơ cấu dẫn hướng
UCP204	UC204	20	Gang đúc	Máy đóng gói, băng tải
UCP205	UC205	25	Gang đúc	Motor – hộp số nhỏ
UCP206	UC206	30	Gang đúc	Bơm/quạt công nghiệp
UCP207	UC207	35	Gang đúc	Băng tải đá, xi măng
UCP208	UC208	40	Gang đúc	Trục nặng – ổn định
UCP209	UC209	45	Gang đúc	Công nghiệp vừa
UCP210	UC210	50	Gang đúc	Truyền động nặng
UCP211	UC211	55	Gang đúc	Máy cán/ép
UCP212	UC212	60	Gang đúc	Băng tải nặng
UCP213	UC213	65	Gang đúc	Trục công suất lớn
UCP214	UC214	70	Gang đúc	Máy nặng – liên tục
UCP215	UC215	75	Gang đúc	Xử lý vật liệu
UCP216	UC216	80	Gang đúc	Mỏ – xi măng
UCP217	UC217	85	Gang đúc	Cẩu/truyền động lớn
UCP218	UC218	90	Gang đúc	Công nghiệp nặng
UCP219	UC219	95	Gang đúc	Trục lớn – độ cứng cao
UCP220	UC220	100	Gang đúc	Hệ thống công suất lớn

UCP305–UCP320 (đế trụ – thân lớn, chịu tải cao)

Dòng 305–320 dùng thân lớn, gân tăng cứng – phù hợp tải nặng, xung lực.

Mã gối	Ổ chèn	d (mm)	Vật liệu thân	Ứng dụng
UCP305	UC305	25	Gang đúc lớn	Băng tải nặng
UCP306	UC306	30	Gang đúc lớn	Trục xung lực
UCP307	UC307	35	Gang đúc lớn	Công nghiệp nặng
UCP308	UC308	40	Gang đúc lớn	Máy nghiền
UCP309	UC309	45	Gang đúc lớn	Cán/ép
UCP310	UC310	50	Gang đúc lớn	Truyền động lớn
UCP311	UC311	55	Gang đúc lớn	Mỏ – xi măng
UCP312	UC312	60	Gang đúc lớn	Cẩu – tời
UCP313	UC313	65	Gang đúc lớn	Trục công suất lớn
UCP314	UC314	70	Gang đúc lớn	Hệ thống nặng
UCP315	UC315	75	Gang đúc lớn	Liên tục 24/7
UCP316	UC316	80	Gang đúc lớn	Xử lý vật liệu
UCP317	UC317	85	Gang đúc lớn	Máy cán – ép
UCP318	UC318	90	Gang đúc lớn	Thiết bị nặng
UCP319	UC319	95	Gang đúc lớn	Trục lớn – ổn định
UCP320	UC320	100	Gang đúc lớn	Công nghiệp nặng

UCF203–208 & UCF305–320 (mặt bích vuông 4 lỗ)

Mã	Ổ chèn	d (mm)	Ghi chú
UCF203	UC203	17	Bích vuông 4 lỗ
UCF204	UC204	20	—
UCF205	UC205	25	—
UCF206	UC206	30	—
UCF207	UC207	35	—
UCF208	UC208	40	—

Mã	Ổ chèn	d (mm)	Ghi chú
UCF305	UC305	25	Bích vuông 4 lỗ – thân lớn
UCF306	UC306	30	—
UCF307	UC307	35	—
UCF308	UC308	40	—
UCF309	UC309	45	—
UCF310	UC310	50	—
UCF311	UC311	55	—
UCF312	UC312	60	—
UCF313	UC313	65	—
UCF314	UC314	70	—
UCF315	UC315	75	—
UCF316	UC316	80	—
UCF317	UC317	85	—
UCF318	UC318	90	—
UCF319	UC319	95	—
UCF320	UC320	100	—

UCFC204–UCFC212 (mặt bích tròn 4 lỗ)

Mã	Ổ chèn	d (mm)	Ghi chú
UCFC204	UC204	20	Bích tròn, phân tải đều
UCFC205	UC205	25	—
UCFC206	UC206	30	—
UCFC207	UC207	35	—
UCFC208	UC208	40	—
UCFC209	UC209	45	—
UCFC210	UC210	50	—
UCFC211	UC211	55	—
UCFC212	UC212	60	—

UCFL204–UCFL212 (oval 2 lỗ) & UCPA204–UCPA212 (đế hẹp)

Mã	Ổ chèn	d (mm)	Ghi chú
UCFL204	UC204	20	Bích oval, gọn
UCFL205	UC205	25	—
UCFL206	UC206	30	—
UCFL207	UC207	35	—
UCFL208	UC208	40	—
UCFL209	UC209	45	—
UCFL210	UC210	50	—
UCFL211	UC211	55	—
UCFL212	UC212	60	—

Mã	Ổ chèn	d (mm)	Ghi chú
UCPA204	UC204	20	Đế hẹp – tiết kiệm chỗ
UCPA205	UC205	25	—
UCPA206	UC206	30	—
UCPA207	UC207	35	—
UCPA208	UC208	40	—
UCPA209	UC209	45	—
UCPA210	UC210	50	—
UCPA211	UC211	55	—
UCPA212	UC212	60	—

UCT204–UCT212 (treo trục/trượt – căng đai)

Mã	Ổ chèn	d (mm)	Ghi chú
UCT204	UC204	20	Có rãnh trượt căng đai
UCT205	UC205	25	—
UCT206	UC206	30	—
UCT207	UC207	35	—
UCT208	UC208	40	—
UCT209	UC209	45	—
UCT210	UC210	50	—
UCT211	UC211	55	—
UCT212	UC212	60	—

UC204–UC220 & UC305–UC320 (ổ chèn UC rời)

Ổ chèn UC dùng thay thế vào các vỏ P/F/FL/FC/T… hoặc lắp riêng theo thiết kế.

Mã UC	d (mm)
UC204	20
UC205	25
UC206	30
UC207	35
UC208	40
UC209	45
UC210	50
UC211	55
UC212	60
UC213	65
UC214	70
UC215	75
UC216	80
UC217	85
UC218	90
UC219	95
UC220	100

Mã UC	d (mm)
UC305	25
UC306	30
UC307	35
UC308	40
UC309	45
UC310	50
UC311	55
UC312	60
UC313	65
UC314	70
UC315	75
UC316	80
UC317	85
UC318	90
UC319	95
UC320	100

Gối đỡ inox SUC: SUCP • SUCF • SUCFL • SUCT (204–215) & SUC201–SUC210

Biến thể inox dùng thân & ổ chèn thép không gỉ, phớt phù hợp vệ sinh – thích hợp chế biến thực phẩm, dược phẩm, ngoài trời, môi trường ẩm/ăn mòn.

Mã inox	Ổ chèn	d (mm)	Kiểu
SUCP204	SUC204	20	Đế trụ inox
SUCP205	SUC205	25	—
SUCP206	SUC206	30	—
SUCP207	SUC207	35	—
SUCP208	SUC208	40	—
SUCP209	SUC209	45	—
SUCP210	SUC210	50	—
SUCP211	SUC211	55	—
SUCP212	SUC212	60	—
SUCP213	SUC213	65	—
SUCP214	SUC214	70	—
SUCP215	SUC215	75	—

Mã inox	Ổ chèn	d (mm)	Kiểu
SUCF204	SUC204	20	Bích vuông inox
SUCF205	SUC205	25	—
SUCF206	SUC206	30	—
SUCF207	SUC207	35	—
SUCF208	SUC208	40	—
SUCF209	SUC209	45	—
SUCF210	SUC210	50	—
SUCF211	SUC211	55	—
SUCF212	SUC212	60	—
SUCF213	SUC213	65	—
SUCF214	SUC214	70	—
SUCF215	SUC215	75	—

Mã inox	Ổ chèn	d (mm)	Kiểu
SUCFL204	SUC204	20	Bích oval inox
SUCFL205	SUC205	25	—
SUCFL206	SUC206	30	—
SUCFL207	SUC207	35	—
SUCFL208	SUC208	40	—
SUCFL209	SUC209	45	—
SUCFL210	SUC210	50	—
SUCFL211	SUC211	55	—
SUCFL212	SUC212	60	—
SUCFL213	SUC213	65	—
SUCFL214	SUC214	70	—
SUCFL215	SUC215	75	—

Mã inox	Ổ chèn	d (mm)	Kiểu
SUCT204	SUC204	20	Treo/trượt inox
SUCT205	SUC205	25	—
SUCT206	SUC206	30	—
SUCT207	SUC207	35	—
SUCT208	SUC208	40	—
SUCT209	SUC209	45	—
SUCT210	SUC210	50	—
SUCT211	SUC211	55	—
SUCT212	SUC212	60	—
SUCT213	SUC213	65	—
SUCT214	SUC214	70	—
SUCT215	SUC215	75	—

Mã SUC	d (mm)	Ghi chú
SUC201	12	Ổ chèn inox rời
SUC202	15	—
SUC203	17	—
SUC204	20	—
SUC205	25	—
SUC206	30	—
SUC207	35	—
SUC208	40	—
SUC209	45	—
SUC210	50	—

Ứng dụng theo ngành & gợi ý lựa chọn

Băng tải – Logistics

Đế trụ đa dụng: UCP205–UCP212
Mặt dựng gọn: UCFL204–UCFL210
Căng đai/xích: UCT205–UCT210

Thực phẩm – Dược – Hóa chất

Inox vệ sinh: SUCP/SUCF/SUCFL/SUCT 204–215
Ổ chèn inox rời: SUC201–SUC210

Mỏ – Xi măng – Thép

Thân lớn tải nặng: UCP/UCF 305–320, UCFC208–UCFC212

Đóng gói – Cơ khí nhẹ

Gọn – lắp nhanh: UCFL204–UCFL208, UCPA204–UCPA208
Mặt dựng 4 lỗ, dễ căn: UCF204–UCF208

Lắp đặt & bảo dưỡng gối đỡ

Kiểm tra đồng tâm trục – mặt bệ; dùng căn shim khi cần.
Ép/lắp đúng vòng chịu lực; tránh truyền lực qua bi khi đóng lắp.
Thiết lập bôi trơn ban đầu; theo dõi nhiệt & tiếng ồn khi chạy rà.
Định kỳ bổ sung mỡ qua núm châm; vệ sinh phớt, kiểm tra ốc siết/eccentric.
Thay thế khi phát hiện rơ lắc, rỗ bi, mạt kim loại hoặc nhiệt độ vượt ngưỡng.

Câu hỏi thường gặp (FAQ)

Khác nhau giữa UCP, UCF, UCFL, UCFC, UCT?

UCP đế trụ; UCF bích vuông; UCFL bích oval 2 lỗ; UCFC bích tròn 4 lỗ; UCT có rãnh trượt để căng đai/treo trục.

Khi nào dùng SUC inox?

Khi cần chống gỉ, vệ sinh: thực phẩm, dược, ngoài trời, hơi ẩm/hóa chất.

Đổi hậu tố mã sang đường kính trục như thế nào?

…01=12 mm, …02=15 mm, …03=17 mm; từ …04 trở lên d = hậu tố × 5 mm (04=20, 05=25, …, 20=100 mm).

Tải catalog & tư vấn kỹ thuật

Tải: Catalog gối đỡ UC & SUC (PDF)

📞 Gọi 0877.900.299 💬 Chat Zalo 📄 Nhận báo giá trong ngày

Lưu ý: Kích thước lỗ bắt, bước lỗ, kích thước thân có thể khác giữa các hãng. Hãy gửi mã/ứng dụng để được đề xuất đúng model.
