Con Trượt Vuông Thấp HGL35HA Hiwin Chính Hãng | Block Dài Chịu Tải Cao Cho CNC Portal Và Robot Gantry

HGL35HA Là Gì?

HGL35HA là con trượt dẫn hướng tuyến tính thuộc HG Series của Hiwin, sử dụng thiết kế Low Profile – Long Block và lắp trên ray HGR35. So với phiên bản HGL35CA, HGL35HA có thân block dài hơn, giúp tăng khả năng chịu mô-men, cải thiện độ cứng tổng thể và phân bố tải đồng đều hơn trong các hệ thống có tải trọng lớn hoặc hành trình dài.

Với kết cấu 4 dãy bi tuần hoàn và góc tiếp xúc 45°, HGL35HA có khả năng chịu tải theo bốn hướng, đồng thời duy trì độ chính xác cao ngay cả khi hệ thống vận hành liên tục hoặc chịu tải lệch tâm. Theo thông số của Hiwin, HGL35HA có tải trọng động cơ bản khoảng 77,9 kN, tải trọng tĩnh khoảng 122,77 kN, cùng khả năng chịu mô-men tĩnh cao hơn đáng kể so với HGL35CA.

HGL35HA thường được sử dụng trong:

• Máy CNC Router công nghiệp.
• CNC Portal cỡ vừa.
• Robot Gantry.
• Máy Laser Fiber công suất lớn.
• Máy Plasma CNC.
• Hệ thống cấp phôi tự động.
• Dây chuyền sản xuất hoạt động 24/7.

Nếu hệ thống chỉ yêu cầu tải trọng trung bình và hành trình ngắn, HGL35CA vẫn là lựa chọn kinh tế hơn. Khi cần tăng độ cứng, khả năng chống lật và tuổi thọ của cụm dẫn hướng, HGL35HA là phương án phù hợp hơn.

Thông Tin Sản Phẩm

HGL35HA Khác Gì So Với HGL35CA?

Cả hai model đều sử dụng chung ray HGR35, nhưng HGL35HA được phát triển cho các hệ thống yêu cầu cao hơn về độ ổn định và khả năng chịu mô-men.

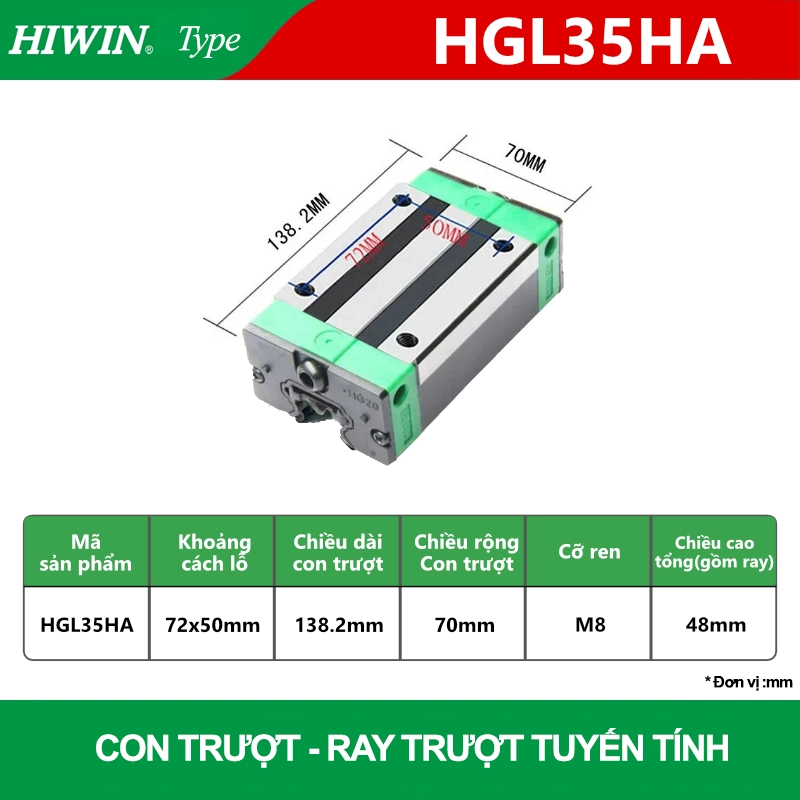

Theo catalogue Hiwin, HGL35HA có chiều dài block khoảng 138,2 mm, lớn hơn HGL35CA (112,4 mm), đồng thời tải trọng động và khả năng chịu mô-men cũng cao hơn rõ rệt.

Vì Sao HGL35HA Được Ưa Chuộng Trong Máy CNC Công Nghiệp?

Ở kích thước ray 35 mm, nhiều hệ thống không gặp giới hạn về tải trọng mà gặp giới hạn về độ ổn định động học.

Ví dụ:

• CNC Portal có dầm ngang lớn.
• Robot Gantry mang đầu công tác nặng.
• Máy Laser Fiber khổ lớn.
• Máy Plasma có hành trình dài.

Trong các trường hợp này, HGL35HA mang lại nhiều lợi ích:

• Block dài giúp tăng khả năng chống mô-men.
• Giảm rung khi tăng tốc và đảo chiều.
• Phân bố tải đều hơn lên các viên bi.
• Cải thiện độ lặp lại của hệ thống.
• Kéo dài tuổi thọ của ray và block.

Đây là lý do nhiều nhà chế tạo máy lựa chọn HGL35HA như cấu hình tiêu chuẩn cho các thiết bị vận hành liên tục nhiều ca.

Khi Nào Nên Chọn HGL35HA?

HGL35HA phù hợp nếu hệ thống có một hoặc nhiều đặc điểm sau:

• Hành trình từ khoảng 2,5–4 mét.
• CNC Portal cỡ vừa.
• Robot Gantry tải trung bình đến lớn.
• Máy Laser Fiber công suất cao.
• Bàn trượt chịu tải lệch tâm.
• Gia tốc lớn.
• Yêu cầu độ lặp lại và độ ổn định cao.

Nếu máy có hành trình ngắn, tải trọng vừa và không chịu mô-men lớn, HGL35CA sẽ giúp tối ưu chi phí đầu tư.

HGL35HA Hay HGH35HA?

Đây là hai model thường được cân nhắc trong các dự án chế tạo máy.

Nếu mục tiêu là giảm chiều cao cụm chuyển động, tối ưu trọng tâm và tăng độ ổn định ở tốc độ cao, HGL35HA là lựa chọn hợp lý. Trong khi đó, đối với các trung tâm gia công hoặc máy công cụ chịu lực cắt lớn, HGH35HA thường có lợi thế về độ cứng theo phương đứng.

Góc Nhìn Từ Kỹ Sư Thiết Kế

Ở nhóm ray 35 mm, quyết định giữa HGL35CA và HGL35HA thường không dựa trên tải trọng danh nghĩa mà dựa trên độ cứng động của toàn bộ hệ thống. Khi máy có hành trình dài, gia tốc lớn hoặc tải trọng đặt lệch tâm, block dài giúp giảm mô-men tác động lên từng dãy bi, từ đó giảm rung, tăng độ lặp lại và duy trì độ chính xác sau thời gian dài vận hành.

Đối với các nhà chế tạo CNC Portal, robot Gantry và các dây chuyền tự động hóa công nghiệp, HGL35HA là lựa chọn cân bằng giữa khả năng chịu tải, độ ổn định và tối ưu không gian lắp đặt, đặc biệt khi kết hợp với ray HGR35 đúng tiêu chuẩn lắp ráp.

6. Đặc Điểm Nổi Bật Của Con Trượt Vuông Thấp HGL35HA

Khi chuyển từ ray size 30 sang size 35, yêu cầu của hệ thống thường thay đổi đáng kể. HGL35HA không chỉ phục vụ các máy CNC Router mà còn được thiết kế cho các hệ thống có tải trọng lớn hơn, hành trình dài hơn và hoạt động liên tục với cường độ cao.

Thiết kế Low Profile – Long Block giúp HGL35HA đạt được sự cân bằng giữa khả năng chịu tải, độ cứng, khả năng chống mô-men và chiều cao lắp đặt thấp, rất phù hợp với các máy CNC Portal và robot công nghiệp.

Block dài giúp tăng độ ổn định của toàn bộ cụm chuyển động

Ưu điểm lớn nhất của HGL35HA là phần thân block được kéo dài so với HGL35CA.

Điều này mang lại nhiều lợi ích:

• Tăng diện tích tiếp xúc giữa block và ray.
• Phân bố tải đồng đều hơn.
• Giảm ứng suất tập trung trên từng viên bi.
• Giảm rung động ở tốc độ cao.
• Tăng tuổi thọ của hệ dẫn hướng.

Đối với máy CNC Portal hoặc Robot Gantry, đây là ưu điểm rất quan trọng vì đầu công tác thường tạo ra mô-men lớn khi di chuyển.

Khả năng chống mô-men vượt trội

Trong thực tế, rất nhiều hệ thống không bị giới hạn bởi tải trọng mà bị giới hạn bởi mô-men.

Ví dụ:

• Đầu spindle nặng.
• Robot mang tải ở vị trí lệch tâm.
• Tay đòn dài.
• Dầm ngang lớn.

Block dài của HGL35HA giúp tăng khả năng chịu:

• Mx (mô-men lật dọc).
• My (mô-men lật ngang).
• Mz (mô-men xoắn).

Điều này giúp hệ thống vận hành ổn định hơn và giảm sai số khi làm việc ở tốc độ cao.

Thiết kế Low Profile giúp giảm dao động

Một ưu điểm nổi bật khác của HGL35HA là giữ được chiều cao thấp dù có chiều dài block lớn.

Điều này giúp:

• Hạ thấp trọng tâm cụm chuyển động.
• Giảm rung khi tăng tốc.
• Tăng độ ổn định khi đảo chiều.
• Giảm tải cho khung máy.

Đây là lợi thế rõ rệt so với các block High Profile trong những hệ thống bị giới hạn không gian.

Độ cứng cao cho hệ thống công nghiệp

Đối với các máy CNC vận hành nhiều ca, độ cứng của cụm dẫn hướng quyết định trực tiếp đến:

• Độ chính xác gia công.
• Chất lượng bề mặt sản phẩm.
• Độ lặp lại.
• Tuổi thọ của toàn bộ hệ thống.

HGL35HA giúp duy trì các yếu tố này ngay cả khi máy hoạt động liên tục với tải trọng lớn.

Vận hành ổn định trong môi trường sản xuất 24/7

HGL35HA được thiết kế cho các điều kiện làm việc khắc nghiệt:

• Nhà máy sản xuất liên tục.
• Robot hoạt động nhiều chu kỳ.
• Máy CNC công nghiệp.
• Dây chuyền tự động hóa.

Khi được lắp đặt và bôi trơn đúng kỹ thuật, HGL35HA có thể duy trì hiệu suất ổn định trong thời gian dài.

7. Ứng Dụng Thực Tế Của HGL35HA

Khả năng chịu tải lớn và chống mô-men cao giúp HGL35HA xuất hiện trong nhiều hệ thống công nghiệp hiện đại.

CNC Portal cỡ vừa

Đây là một trong những ứng dụng phổ biến nhất.

HGL35HA thường được lắp tại:

• Trục X.
• Trục Y.
• Dầm ngang Portal.
• Bàn chuyển động.

Block dài giúp giảm dao động của dầm khi gia tốc lớn và cải thiện độ chính xác trên toàn bộ hành trình.

Robot Gantry

Robot Gantry thường mang:

• Đầu hút chân không.
• Tay gắp.
• Thiết bị hàn.
• Camera Vision.
• Đầu gia công.

Các tải này thường tạo mô-men lớn.

HGL35HA giúp:

• Giảm rung.
• Tăng độ lặp lại.
• Chuyển động mượt hơn.
• Kéo dài tuổi thọ của robot.

Máy Laser Fiber Khổ Lớn

Trong máy Laser Fiber, yêu cầu lớn nhất là:

• Tăng tốc nhanh.
• Chuyển động chính xác.
• Dao động nhỏ.
• Đường cắt ổn định.

HGL35HA đáp ứng tốt các yêu cầu này nhờ độ cứng cao và khả năng chống mô-men vượt trội.

Máy Plasma CNC

Máy Plasma thường có:

• Khổ làm việc lớn.
• Dầm dài.
• Chu kỳ vận hành liên tục.

HGL35HA giúp:

• Giảm võng của cụm chuyển động.
• Tăng độ ổn định.
• Hạn chế rung khi đổi hướng.

Dây Chuyền Tự Động Hóa

HGL35HA còn được ứng dụng trong:

• Máy lắp ráp.
• Máy đóng gói.
• Hệ thống phân loại.
• Thiết bị kiểm tra tự động.
• Robot vận chuyển.

8. Có Thể Thay HGL35CA Bằng HGL35HA Không?

Có.

Đây là phương án nâng cấp rất phổ biến khi doanh nghiệp muốn tăng độ cứng của hệ thống mà vẫn sử dụng ray HGR35 hiện có.

Khi nên nâng cấp lên HGL35HA

Nên lựa chọn HGL35HA khi:

• Hành trình dài hơn 3 mét.
• Bàn máy lớn.
• Robot mang tải nặng.
• Gia tốc cao.
• Mô-men tăng.
• Muốn giảm rung.

Việc thay block dài giúp nâng cao hiệu suất mà không cần thay đổi ray dẫn hướng.

Khi HGL35CA vẫn là lựa chọn hợp lý

Nếu hệ thống:

• Hành trình ngắn.
• Tải trọng vừa.
• Không có tải lệch tâm lớn.
• Muốn tối ưu ngân sách.

thì HGL35CA vẫn đáp ứng tốt yêu cầu kỹ thuật.

9. Khi Nào Nên Chọn HGL35HA?

HGL35HA phù hợp với:

• CNC Portal.
• Robot Gantry.
• Máy Laser Fiber công suất lớn.
• Máy Plasma CNC.
• Dây chuyền tự động hóa.
• Máy CNC hoạt động liên tục nhiều ca.

Nếu máy có yêu cầu kỹ thuật đơn giản hơn, HGL35CA sẽ là lựa chọn kinh tế.

10. Nên Chọn HGL35CA, HGL35HA Hay HGH35HA?

Bước 1: Hệ thống có giới hạn chiều cao không?

• Có → Chọn dòng HGL.
• Không → Có thể cân nhắc HGH35HA.

Bước 2: Mô-men hoặc hành trình có lớn không?

• Có → HGL35HA.
• Không → HGL35CA.

Bước 3: Chọn theo ứng dụng

Góc nhìn từ kỹ sư thiết kế

Ở kích thước 35 mm, khoảng cách giữa các block trên cùng một ray bắt đầu ảnh hưởng rõ rệt đến khả năng chịu mô-men và độ cứng của toàn hệ thống. Trong nhiều trường hợp, việc bố trí hai block HGL35HA với khoảng cách hợp lý sẽ mang lại hiệu quả cao hơn so với chỉ tăng preload hoặc thay block lớn hơn.

Đối với các máy CNC Portal và robot Gantry có hành trình dài, nên tính toán đồng thời khoảng cách giữa các block, khoảng cách giữa hai ray, độ võng của dầm và vị trí trọng tâm tải. Khi các yếu tố này được tối ưu cùng với HGL35HA, hệ thống sẽ đạt độ ổn định, độ chính xác và tuổi thọ cao hơn đáng kể so với việc chỉ lựa chọn block theo tải trọng danh nghĩa. Đây cũng là cách tiếp cận mà nhiều nhà chế tạo máy chuyên nghiệp áp dụng trong các dự án công nghiệp.
